武汉轨道交通8号线地铁车站B设计(含CAD图)

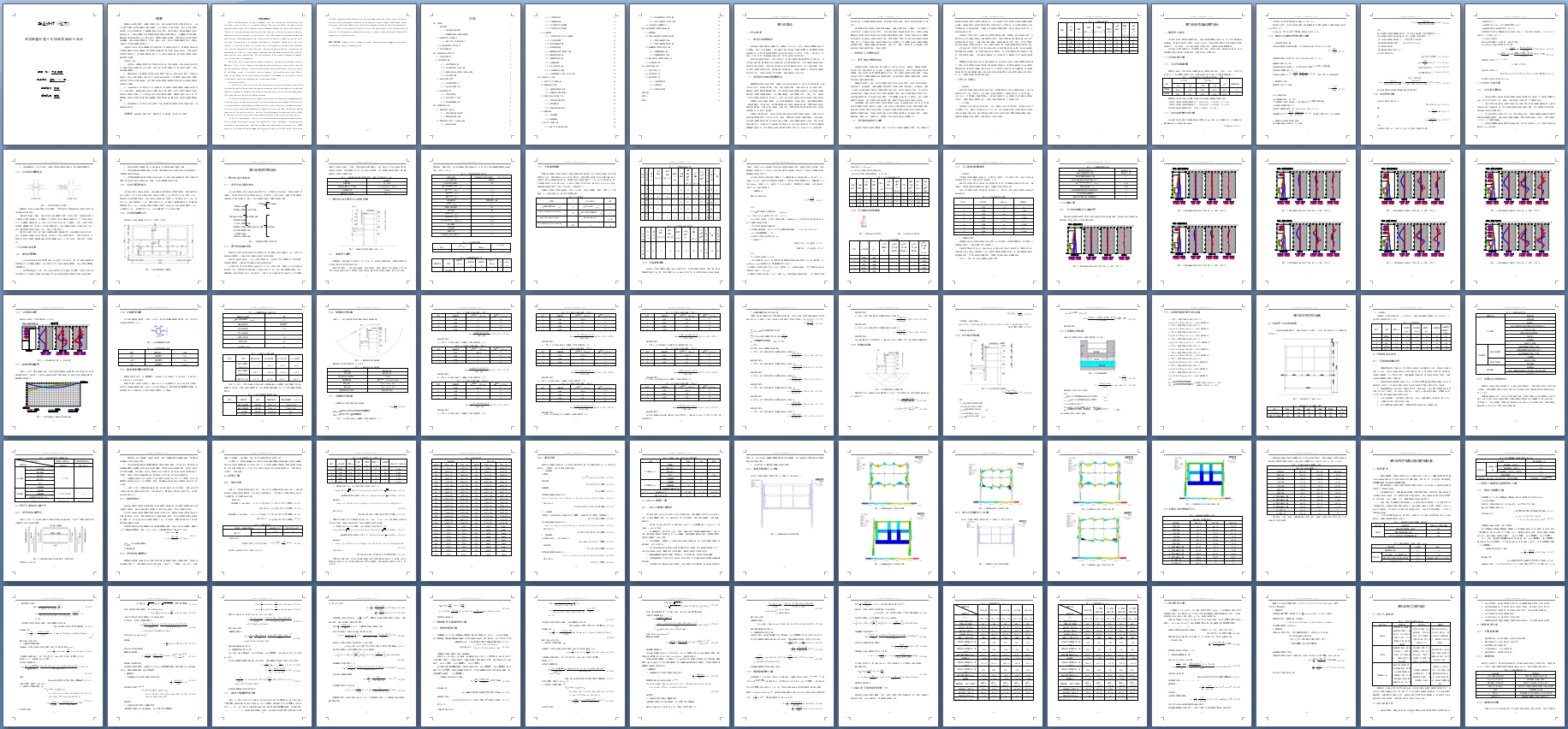

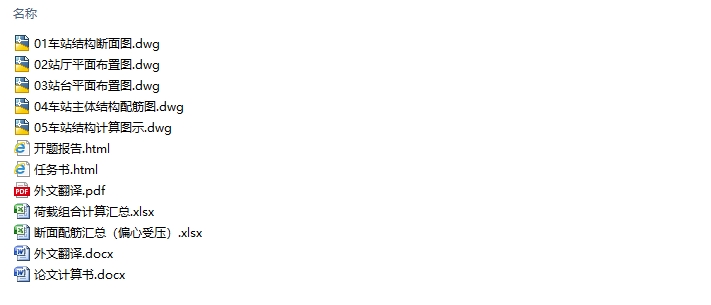

武汉轨道交通8号线地铁车站B设计(含CAD图)(任务书,开题报告,外文翻译,论文计算书24000字,CAD图5张)
课题是武汉轨道交通8号线地铁车站设计，根据该区域已知的工程地质情况及车站远期高峰小时预测客流量数据，展开地铁车站总体设计，主要包括车站建筑布置的设计、建筑基坑围护结构设计、主体结构建模计算、结构构的件配筋计算及基坑监测方案等。
主要设计内容：
1. 建筑设计：依据相关规范设计原则和技术标准，对车站规模（包括站台有效长度宽度、楼梯及自动扶梯宽度）进行计算；车站站位形式的简要比选；拟定车站主要尺寸并绘制结构断面图纸。
2. 围护结构设计：根据明挖施工要点进行围护方案比选；拟定结构主要尺寸及相关参数信息（包括土层的物理力学信息及支撑结构的参数拟定）；利用理正深基坑软件对围护结构不同工况进行计算和验算；进行围护结构的配筋计算和稳定性验算；绘制车站围护结构相关设计图纸。

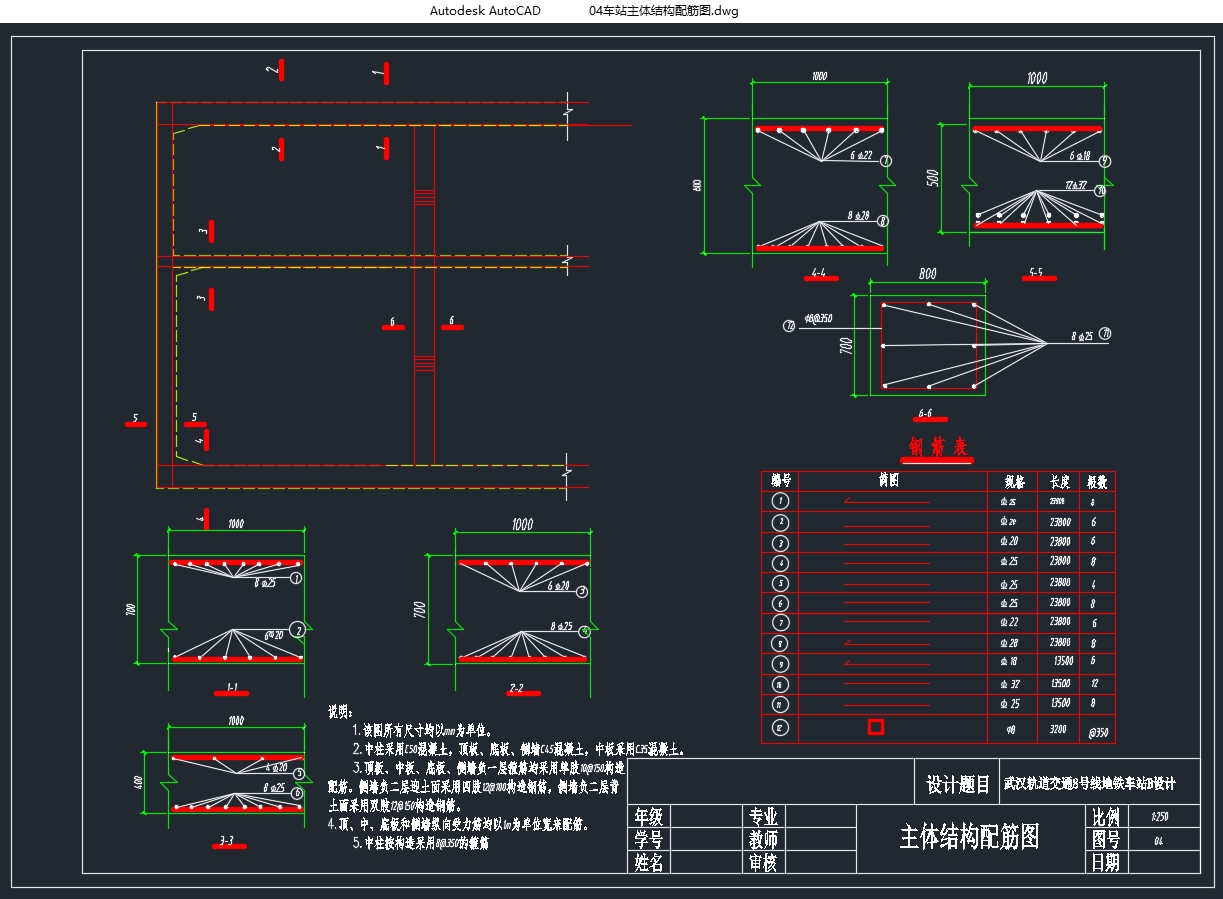

3. 主体结构设计：拟定结构尺寸及材料参数（绘制车站计算简要图示并确定结构构件尺寸、材料参数）；确定荷载种类并进行荷载组合计算；采用ANSYS数值计算软件对车站结构进行建模并计算内力；选取主体结构构件的最危险截面，提取其中最大的内力值，根据混凝土结构设计规范进行配筋计算和最大裂缝宽度验算；最后进行结构构件配筋图的绘制。 [资料来源：http://www.doc163.com]
4. 施工组织设计：拟定设计车站的施工方案；根据工程地质和支护结构相关信息，拟定基坑监测方案。
关键词：地铁车站；建筑布置；围护结构；建模计算；配筋；施工监测
 
设计车站概况
    地质条件
拟建工程为采用明挖法施工的地铁车站，结构断面形式为双柱三跨箱型结构，设计车站的总长度为185m，宽度为23.8m。基坑开挖深度范围内，共有五层土体，分别为素填土、中砂、粉土、可塑性黏土和硬塑性黏土；据相关资料显示，该段基底处为三叠纪岩层微风化灰岩、二叠纪强风化碳质泥岩中。各层土体的具体物理、力学参数见表1.1。
    水文资料
该区域地下水主要为存在于素填土、粉土及黏性土体中的上层滞水，其下基岩中地下水以裂隙水为主，基坑开挖区域地下水位为-2.8m，设计车站基坑施工作业范围内不必考虑承压水的影响。考虑流砂、涌水等对基坑实际开挖时的不利因素，需要采取提前降水措施，将基坑地面至基坑设计底面一定范围内的土体排水固结。


目录
第1章绪论    1
1.1研究背景    1
1.1.1城市轨道交通概述    1
1.1.2我国城市轨道交通发展现状    1
1.2地铁施工技术的探讨    2
1.2.1基于BIM技术地铁施工    2
1.2.2浅论地铁防水施工技术    2
1.3设计车站概况    3
第2章地铁车站建筑设计    5
2.1建筑设计概述    5
2.2车站规模计算    5

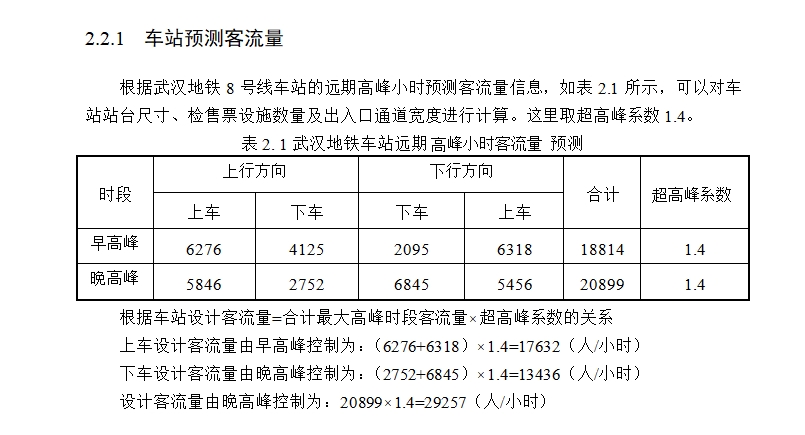

2.2.1车站预测客流量    5
2.2.2站台有效宽度长度计算    5
2.2.3楼梯与自动扶梯宽度计算与验算    6
2.2.4站台宽度计算    7
2.3车站总平面布置    8
2.3.1总平面布置原则    8 [资料来源：Doc163.com]
2.3.2车站站位简要比选    9
2.4车站建筑布置    9
2.4.1建筑布置要点    9
2.4.2车站主要尺寸拟定    10

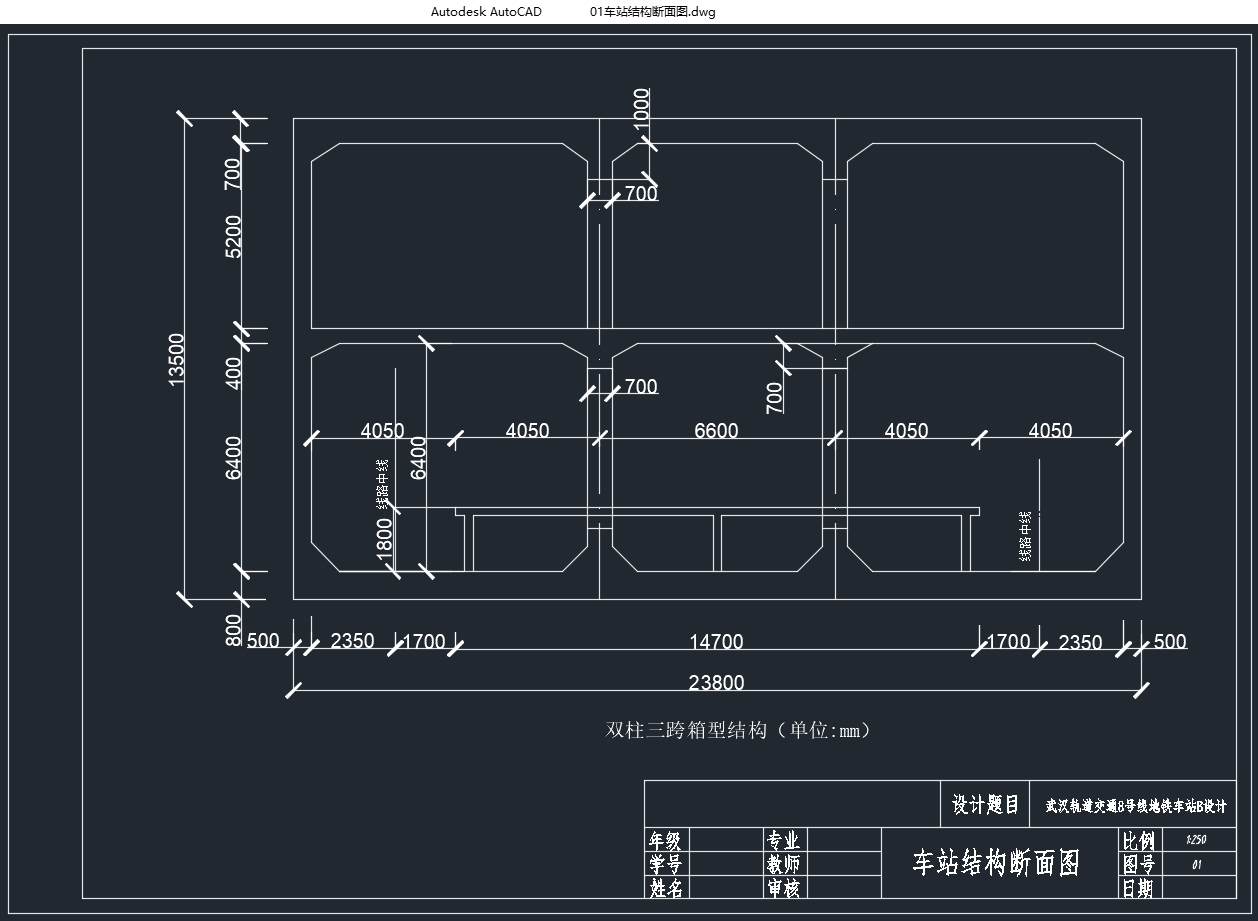

2.4.3车站结构断面形式    10
第3章围护结构设计    11
3.1围护结构方案比选    11
3.1.1明挖法施工基坑类型    11
3.1.2围护结构类型选择    11
3.2围护结构主要尺寸与参数设置    12
3.2.1基本设计参数    12
3.2.2土层参数信息    14
3.2.3支锚参数选择    15
3.2.4压力模型及系数调整    17
3.2.5工况信息及设置参数    18
3.3计算结果    19
3.3.1支护结构位移及内力曲线图    19
3.3.2力位移包络图    24
3.3.3地表沉降曲线图    24
3.3.4冠梁配筋结果    25
3.3.5截面参数设置及配筋计算    25

3.3.6整体稳定性验算    27
3.3.7倾覆稳定性验算    27
3.3.8抗隆起验算    32
3.3.9流土稳定性验算    33
3.3.10突涌稳定性验算    34
3.3.11嵌固段基坑内侧土反力验算    35
第4章结构内力计算    36
4.1结构尺寸及材料参数    36
4.2荷载种类及组合    37
4.2.1荷载种类取值说明    37
4.2.2极限状态及荷载组合    38
4.3明挖主体结构计算方法    39

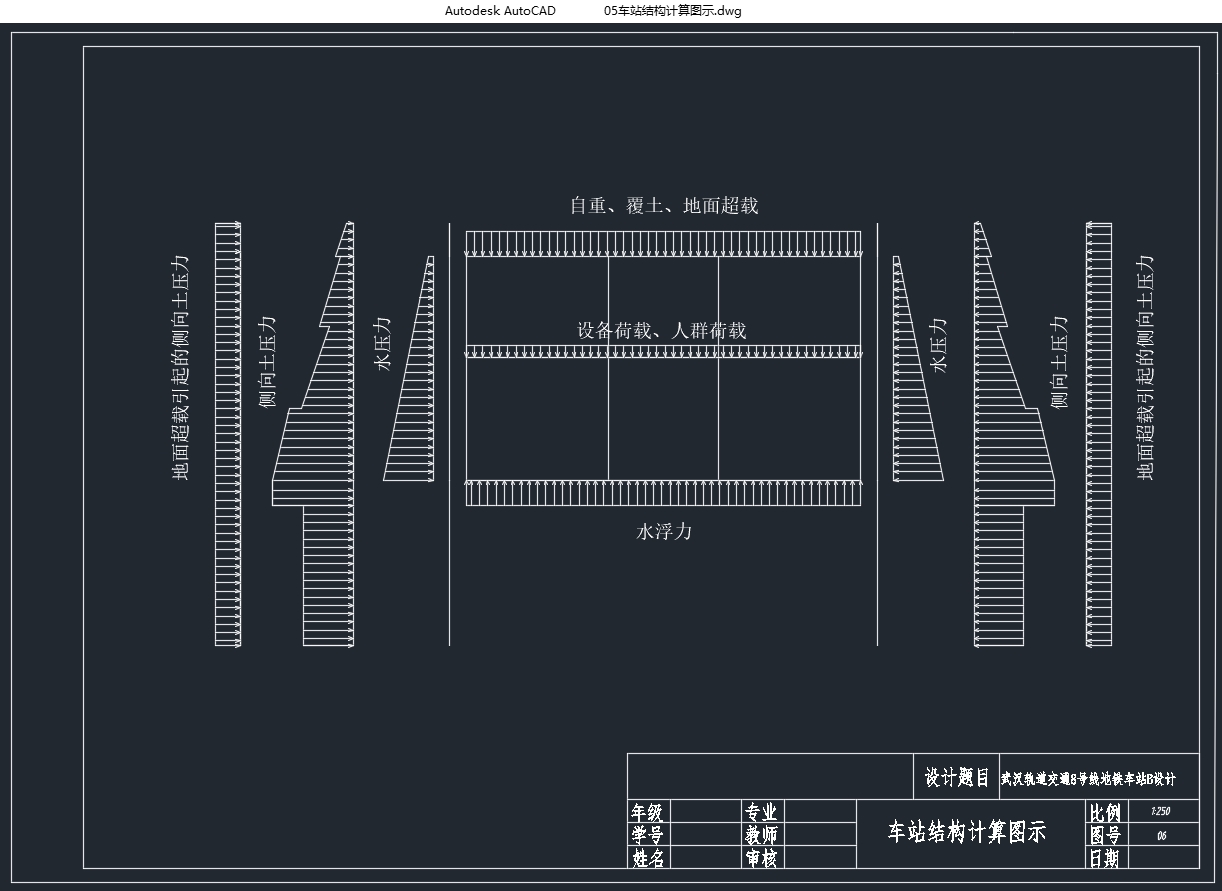

4.3.1明挖结构计算图示    39
4.3.2刚度等效法    40
4.3.3明挖结构计算要点    40
4.4荷载计算    41
4.4.1侧向荷载    41
4.4.2垂直荷载    44
4.5ANSYS建模计算    45
4.5.1ANSYS建模计算说明    45
4.5.2基本荷载组合工况计算    46
4.5.3准永久荷载组合工况计算    48 [资料来源：Doc163.com]
4.6主体结构危险截面内力    50
第5章构件配筋及裂缝控制验算    52
5.1    配筋要求    52
5.2    顶板上缘配筋及裂缝宽度计算    53
5.2.1顶板上缘配筋计算    53
5.2.2顶板上缘裂缝宽度计算    56
5.3    侧墙配筋及裂缝宽度计算    58
5.3.1侧墙的配筋计算    58
5.3.2侧墙裂缝宽度计算    61
5.4偏心受压构件配筋结果汇总    62
5.5中柱配筋计算    65
第6章施工组织设计    67
6.1施工方案比选    67
6.2施工准备工作    68
6.3基坑监测方案    68
6.3.1主要监测对象    68
6.3.2监测设备    68
6.3.3监测点的布置    69
参考文献    70
附录A    73
致谢    83 [资料来源：https://www.doc163.com]
