某省道WQ段建设工程设计(含CAD图)

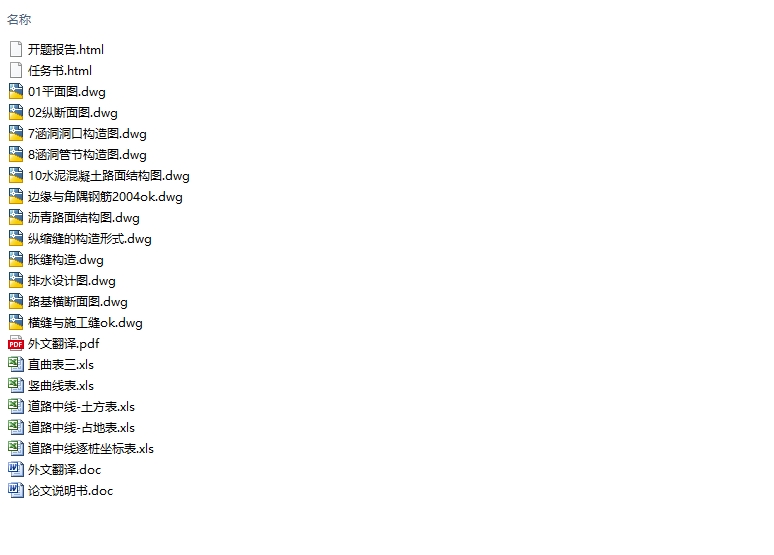

某省道WQ段建设工程设计(含CAD图)(任务书,开题报告,外文翻译,论文说明书18000字,CAD图纸12张,Excel表)
摘要
为了巩固我们所学的知识，并在各方面得到更进一步的提高，我们选择了某省道建设工程设计作为毕业设计，这是在毕业之前对自身学习状况的最后一次检查。
我所选择的设计路段是从K0+000至K4+320.495段，全长4320.495米，设计车速80km/h,路基宽度为24.5m。
此次毕业设计主要包括的内容如下：
1、路线设计：在已知平面图的情况下，进行纵断面的设计，要求线路顺畅、填挖平衡、经济合理。
路基设计：包括各个桩号的填挖计算、填挖较大地段的稳定分析、整个线路的土石调运借配等。
路基、路面排水工程；高填挖地段的防护工程以及路基加固工程：这一部分相当重要，对于路基排水，采用了边沟、截水沟、急流槽等排水设施。
路面设计：路基在不同干湿状态下，设计沥青路面要求经济合理，便于施工并满足各设计规范要求。

关键词　路线；路基路面；综合设计
Abstract
In order to consolidate our knowledge, and in all respects to be further improved, we chose LiaoNing province a new highway design as part of the graduation design, it is before graduation of their learning situation for a final check. [版权所有：http://DOC163.com]
In this design, our task is to design an secondary road. The road, which is 4320.495 m from K0+000 to K4+320.495. The design speed is 80km/h and the wide of the subgrade is 24.5m.
1、Route design : the known ichnography, longitudinal section design, request line smooth, cut and fill balance, economic and reasonable.
2、The roadbed design: including various pile excavation calculation, cut and fill larger sections of the stability analysis, the whole line of earth-rock allocation by etc..The design of pavement, and this contents that the select of the construction about concrete and asphalt pavement in different case.
3、Subgrade, pavement drainage engineering; high cut and fill area protection works and foundation reinforcement engineering: this part is very important, for the drainage of subgrade, the ditches, drainage ditches, chute, drainage facilities.
4、Pavement design: Subgrade under different wet and dry conditions, design of asphalt pavement requirements reasonable economy, convenient construction and meet the design requirement.. [资料来源：www.doc163.com]
Keywords　 way  roadbed  road surface  bridge  culvert
  [资料来源：www.doc163.com]

目录
摘要    I
Abstract    II
工程概况    1
第一章 路线设计    2
1.1路线方案的选取    2
1.1.1 概述    2
1.1.2选线原则    2
1.1.3选线依据    3 [来源：http://www.doc163.com]
1.1.4选线方法    3
1.1.5选线步骤    4
第二章 详细测量与详细设置    5
2.1 平面详细设计    5
2.1.1 曲线要素计算    5
2.2 纵断面详细设计    7
2.2.1纵断面设计一般要求    7
2.2.2 纵断面设计的步骤    8
2.2.3 竖曲线的设计    9
2.3 横断面详细设计    11
2.3.1 横断面的详细组成    11
2.3.2 路拱设计    11
2.3.3 边坡设计    11
2.3.4 超高和加宽    12
2.3.5 横断面设计成果    13
2.3.6 土石方调配    13
第三章 路基设计    17
3.1路基的类型和构造    17
3.2路基的填土与压实    17
3.2.1填土的选择    17
3.2.2不同土质填筑路堤    18
3.2.3路基压实与压实度    18

[资料来源：https://www.doc163.com]

3.2.4路基防护    19
第四章 公路路面结构设计    21
4.1路面结构组成    21
4.1.1面层    21
4.1.2基层    21
4.1.3垫层    21
4.2路面类型    21
4.3 沥青路面结构设计    21
4.2 轴载分析    21
4.3 路面结构的选择确定    24
4.3.1 设计指标的确定    24
4.2.3 路面结构的确定    25
4.3.3 路面厚度计算    28
第五章 排水设计    28
5.1公路排水设计划分    34
5.2路基路面排水设计的一般原则    34
5.3地面排水设计    35
5.3.1设置梯形边沟    35
5.3.2设置矩形排水沟    35
5.3.3填挖方排水沟类型    36
5.4路面排水设计    37
5.5路面表面排水    37
结论    38

[资料来源：http://Doc163.com]

参考文献    39
致谢    40
