四层3000平米南京某职业学校学生宿舍楼设计(含建筑结构图)

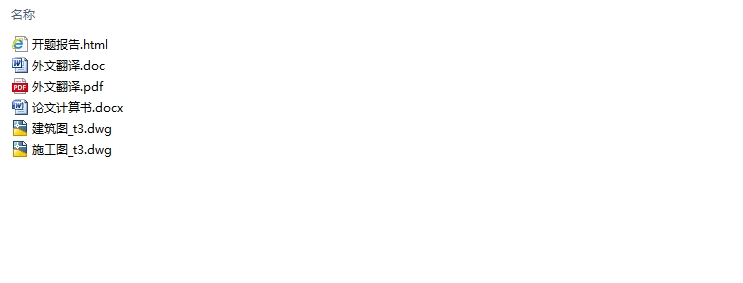

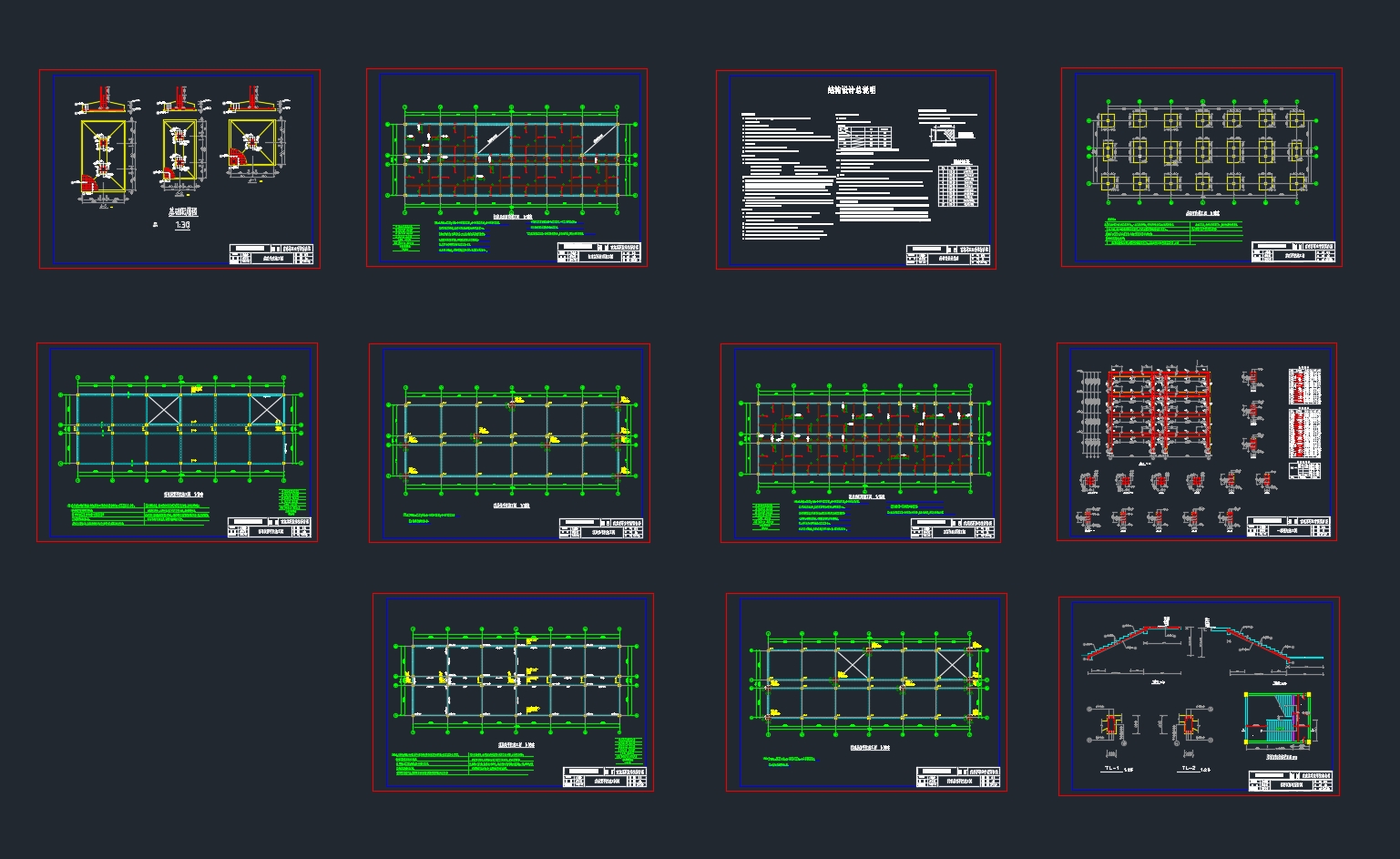

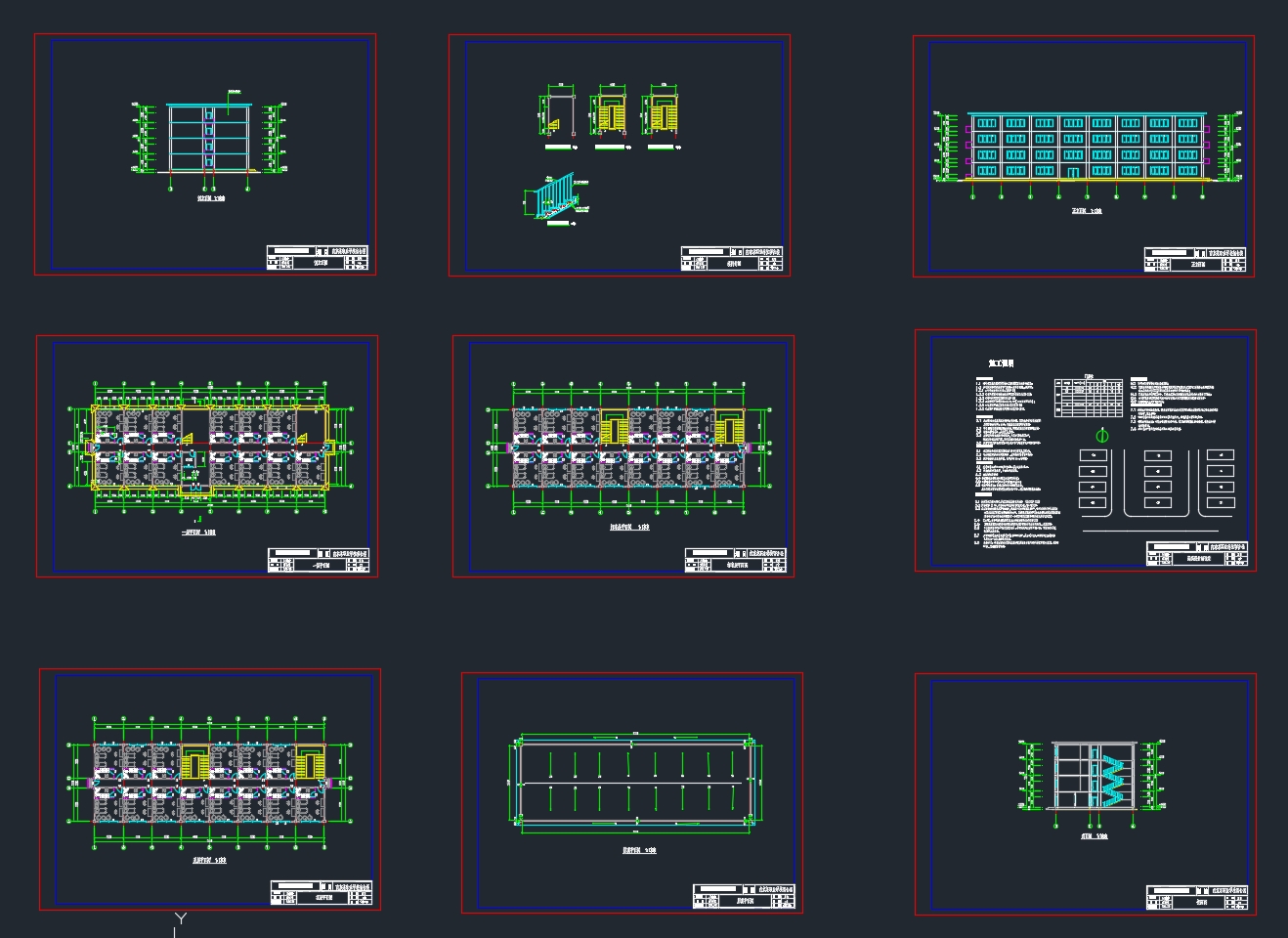

四层3000平米南京某职业学校学生宿舍楼设计(含建筑结构图)(开题报告,外文翻译,论文计算书22000字,CAD建筑图8张,CAD结构图10张)
摘要
框架结构的优点是建筑平面布置灵活，与其他结构相比，它是一种造价较低的结构体系。建筑物外形由单一的矩形发展到L形，弧形等很多形状。建筑物的体形也由单一体形发展到单元组合体型和复杂体型。因此，多层工业，民用和公共建筑均采用框架结构体系。
本设计主要对结构方案中第4榀框架进行结构设计，按照最初开题报告所探索的计算步骤进行结构设计，步骤大概如下：确定结构布置选型，结构层间荷载计算，竖向荷载计算，D值法进行风荷载和地震荷载运算，结构内力组合，梁和框架柱截面配筋计算，进行独基设计，最后进行PKPM设计并绘制施工图。
关键词：框架结构；分层法；独立基础；结构设计；配筋。

Abstract
Because of the advantages  of frame structure of the  building layout iflexible，easy  tosatisfy the requirements set large space,  facade processingalso easy to meet demand, the artof architecture,  frame structure  is a lowcost structure  compared with  other structures.Thefiguration of  the building  changes from  the single  rectangular  to L-shaped，prototypes etc. The bodily form  changes from single

[来源：http://Doc163.com]

building to the  unit combination shapesize and  complex shape. Therefore,  the frame structure  is adopted  in multi-layer industrialand civil and publicbuildings.The 4th horizontal  frame structure is designed in this design.After determining the frame layouts,  the standard values of loads acting  on the structure arecalculated firstly.Then the internal forces of the structure caused by vertical constant load andlive load  are calculated  by stratified  sampling method. Then,  the structural  internal forces(moment,shear force and axial  force).due tohorizontal wind load is calculated  by using a Dvalue method. Secondly, the  internal forces under various  circumstances are combined. Thesecurity results are selected to calculate thereinforcement of frame beams and frame column.Then, the structure  of the shallow  foundation is designed.  Finally, the shop drawing  of theframe structure is drawn by PKPM and CAD software.
Key words：Frame structure；Layering  method；Isolated foundation；Structure  Design；
Reinforcement.

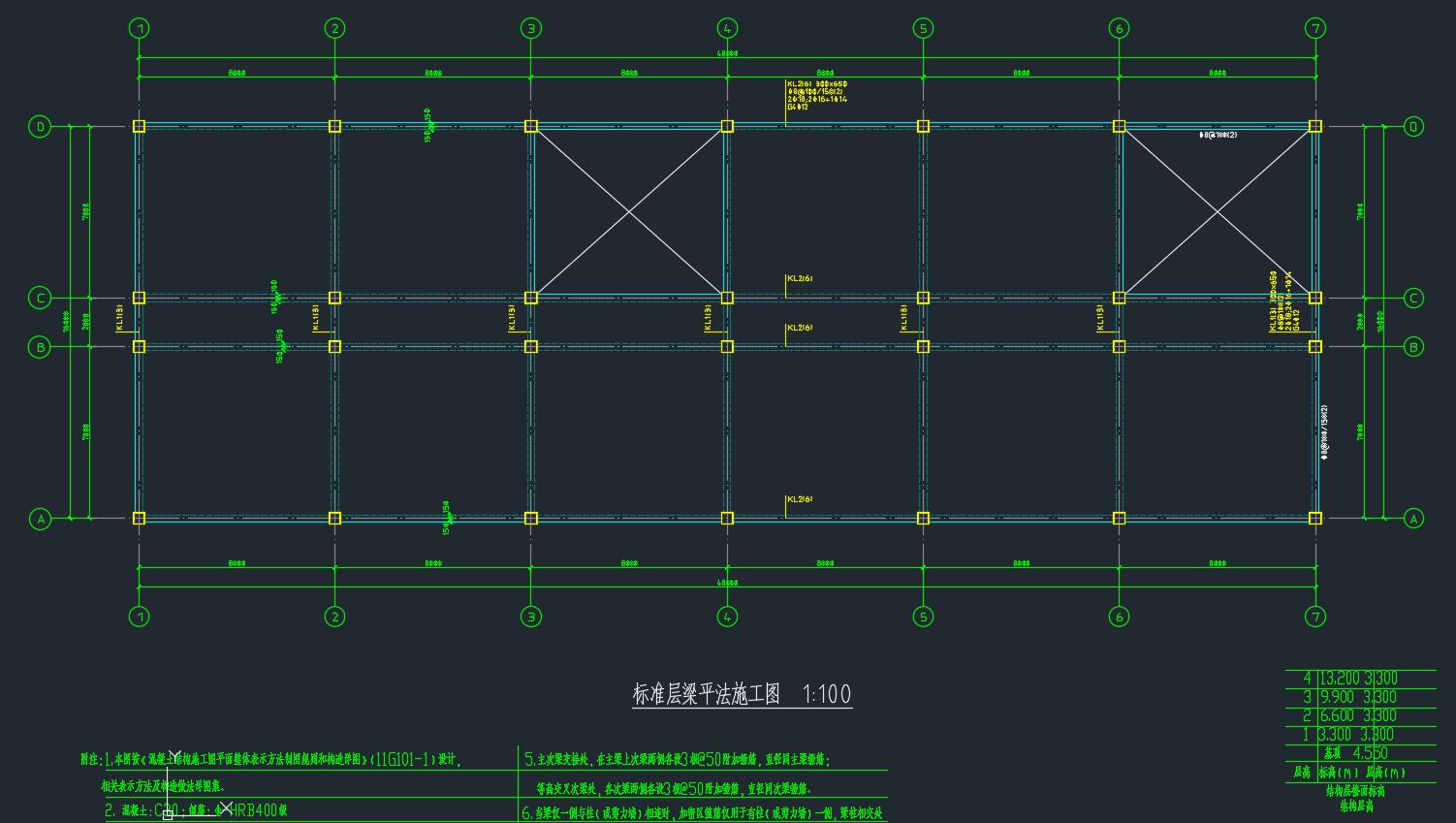

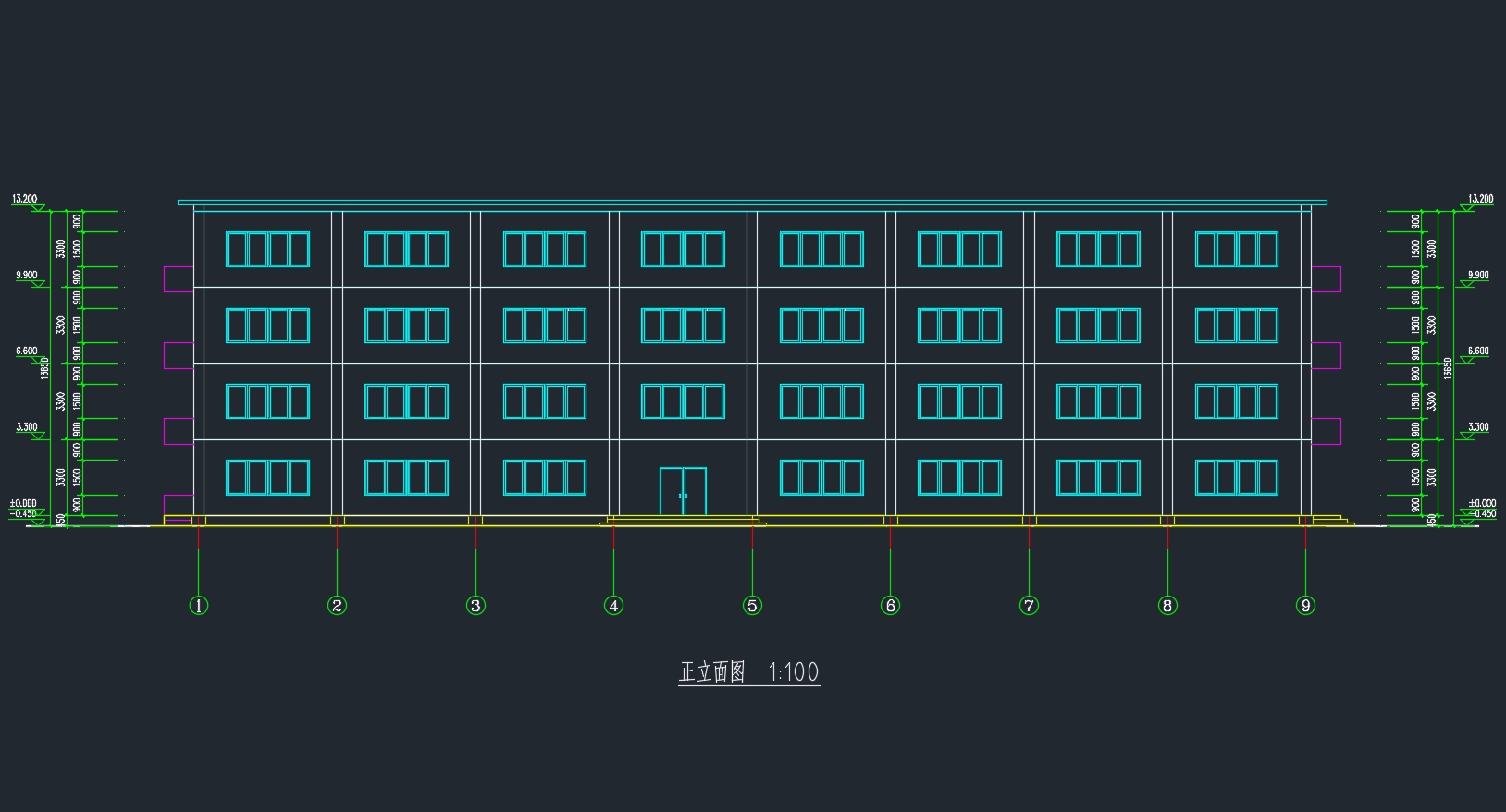

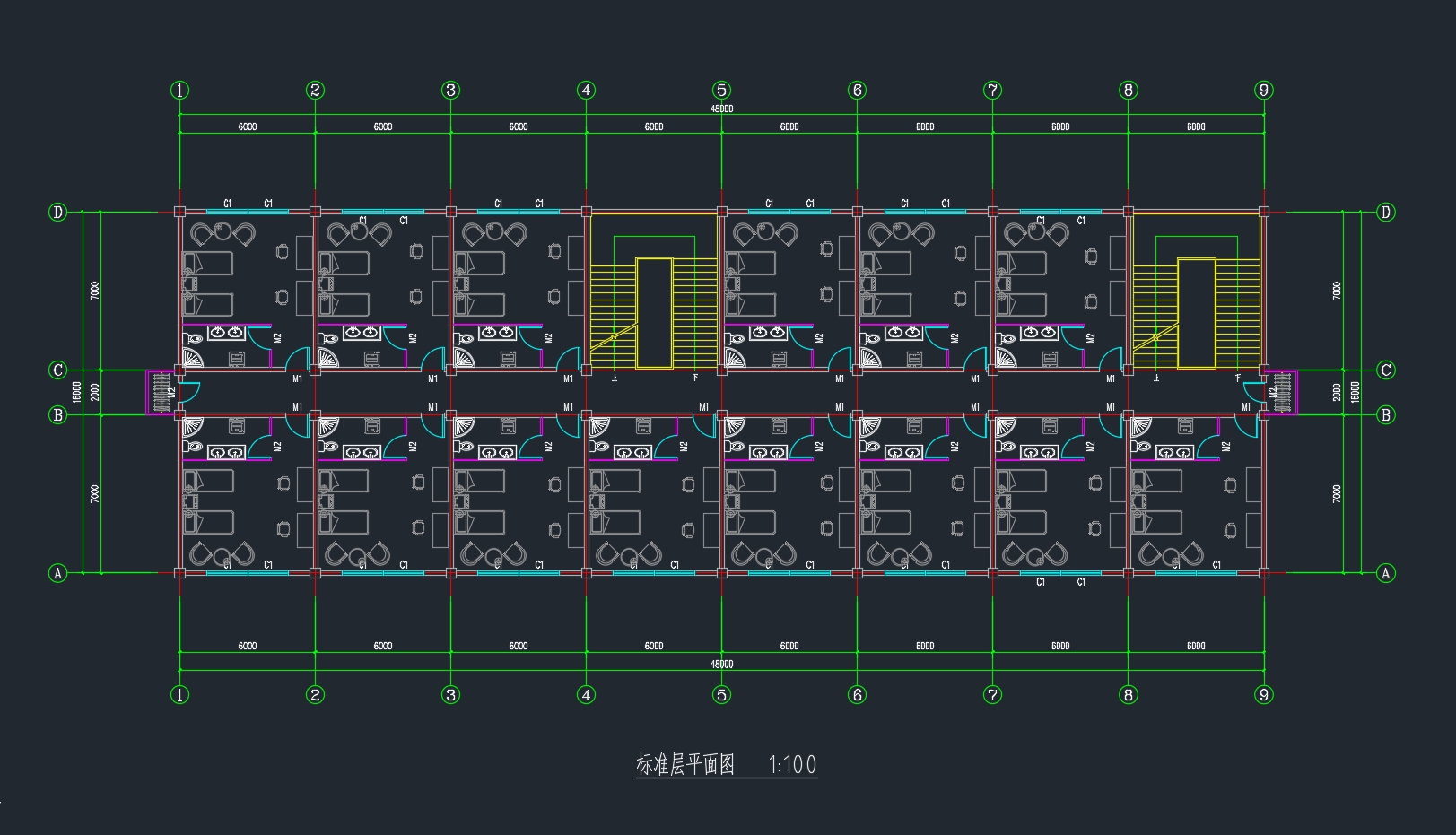

1.2.1工程概况

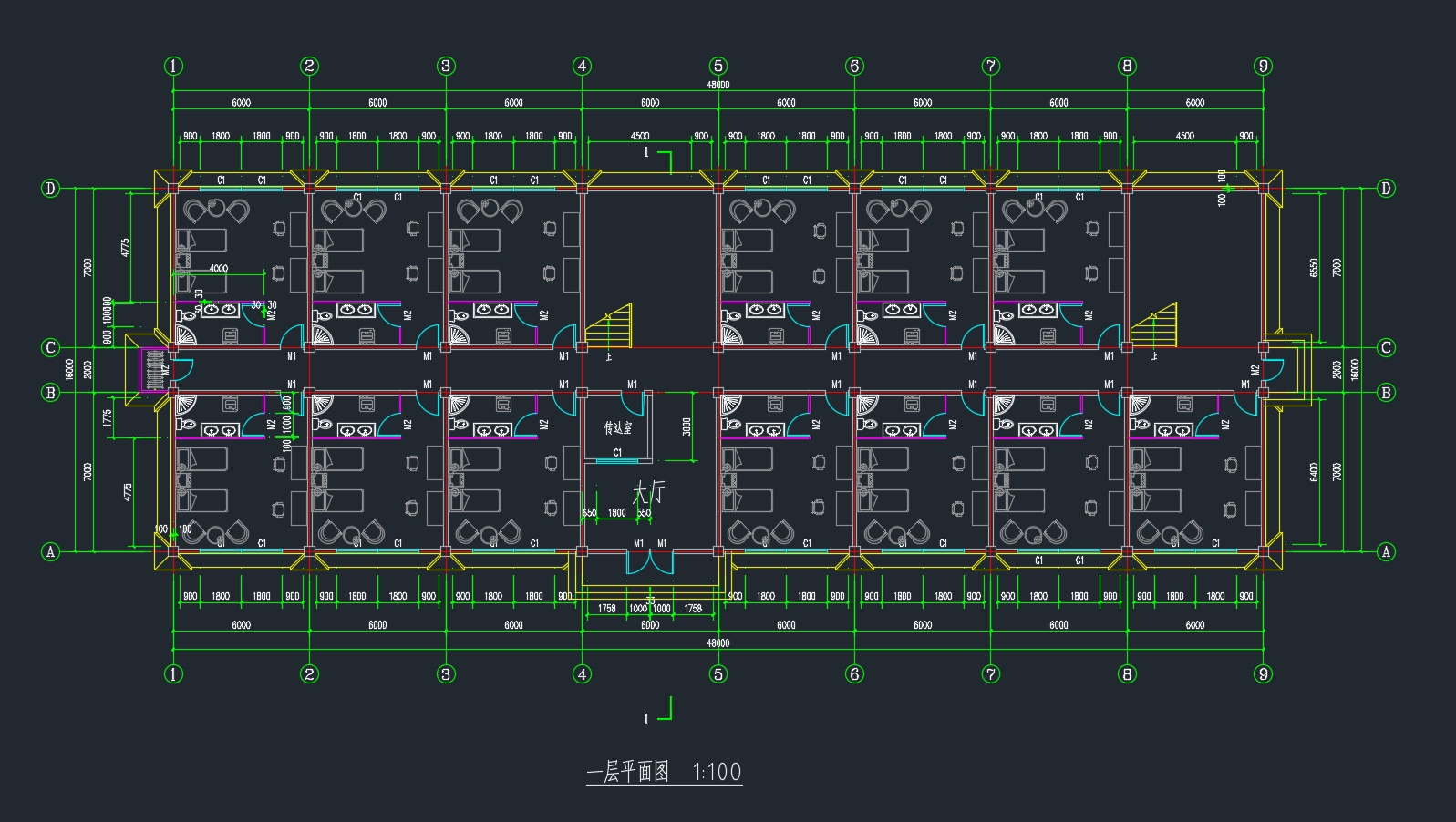

本设计为实际应用课题，工程位于江苏省南京市，为南京某职业学校学生宿舍楼设计（方案一）。建筑场地长宽约长48m 宽16m，各层层高均为3.3m，室内外高差0.45m。本工程建筑层数为四层，结构形式为3跨的钢筋混凝土框架结构，每个宿舍均设有卫生间。建筑结构安全等级为二级，设计使用年限为50年，地基基础设计等级为丙级，框架抗震等级为三级，建筑抗震设防类别为丙类，抗震设防烈度为7度(基本地震加速度为0.15g) ，地震分组为第一组。
1.2.2工程地质资料
(1)经勘察查明，根据地层的沉积特点和物理力学特性自上而下共可划分为3层，各土层描述如下：
①层：素填土，灰褐色，主要成分为粉质粘土。该层土场地普遍分布。
②层：粉质粘土，褐色、褐黄色。该层土场地普遍分布。
③层:粉质粘土，棕黄色，坚硬。该层土本次钻探未钻穿。

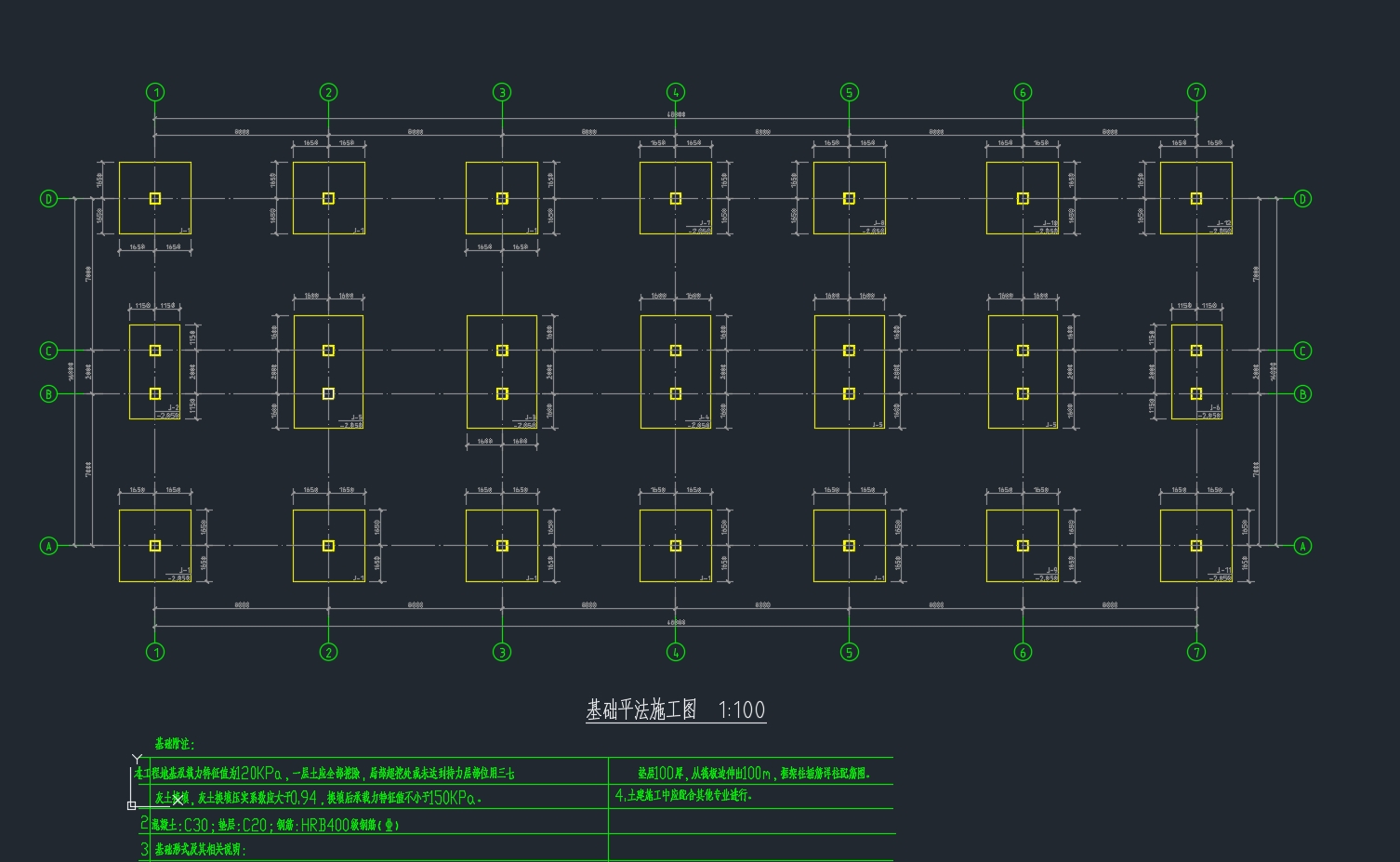

(2)基础型式及持力层：本工程采用柱下独立基础；基础持力层位于第2层粉质粘土，地基承载力特征值 Fak=220KPa
 (3)本工程地下水埋深为10米左右，地下水对钢筋混凝土结构不具侵蚀性。 [资料来源：http://www.doc163.com]
(4)建筑场地类别:Ⅲ类。
 抗震设防烈度：7度
 气象资料
（1）基本风压值：W0=0.25kN/m
（2）基本雪压值：So=0.40kN/m


目录

第一章结构选型与布置    1
1.1 气象资料    1
1.2水文地质资料    1
1.3抗震设防烈度    2
1.4荷载资料    2
第二章确定计算简图和荷载计算    4
2.1框架计算简图    4
2.2梁柱截面初选    4
2.3材料强度等级    5
2.4竖向荷载计算    5
2.5 风荷载    8
2.6 水平地震作用计算    9
第三章框架内力计算    13
3.1恒荷载作用下的内力计算    13
3.2活荷载作用下的内力计算    20
3.3 风荷载作用下内力计算    32
3.4 地震作用下的内力计算    36
第四章内力组合    44
第五章杆件截面验算    52
第六章楼梯结构计算设计    60
6.1 梯段板计算    60
6.3 梯段梁 TL1 计算    58
6.4梯段梁 TL2计算    62

[资料来源：http://www.doc163.com]

第七章板的设计    64
7.1 荷载计算    64
7.2 计算简图    64
7.3 弯矩设计值    64
7.4 正截面受弯承载力计算    65
第八章基础设计    66
8.1荷载计算    66
8.2 确定基础底面积    67
8.3 地基变形验算    69
8.4 地基变形验算    71
PKPM电算结果...........................................................................................................74
参考文献………………………………………………………………………………………………………………107
致谢.…………………………………………………………………………………………………………………… 108
