五层2790m2淮安市某人才基地办公楼施工组织设计(含建筑图结构图)

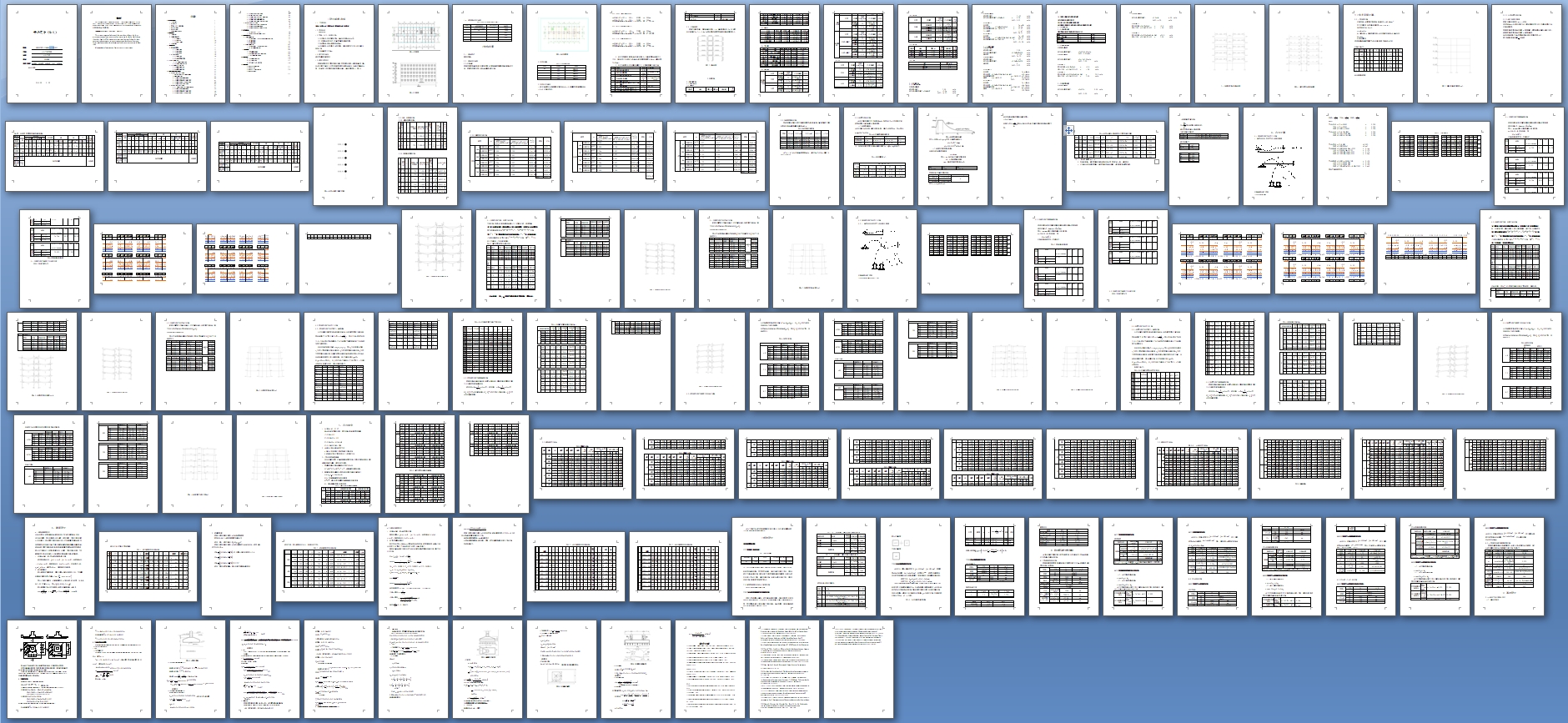

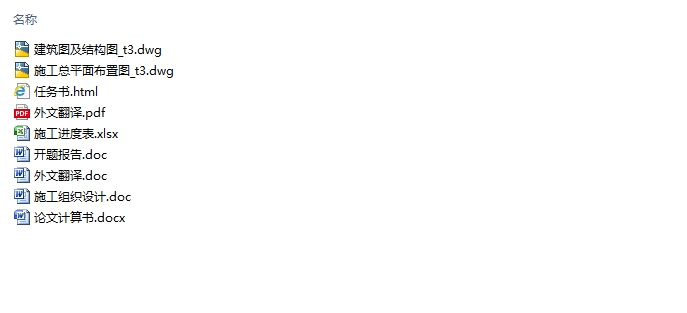

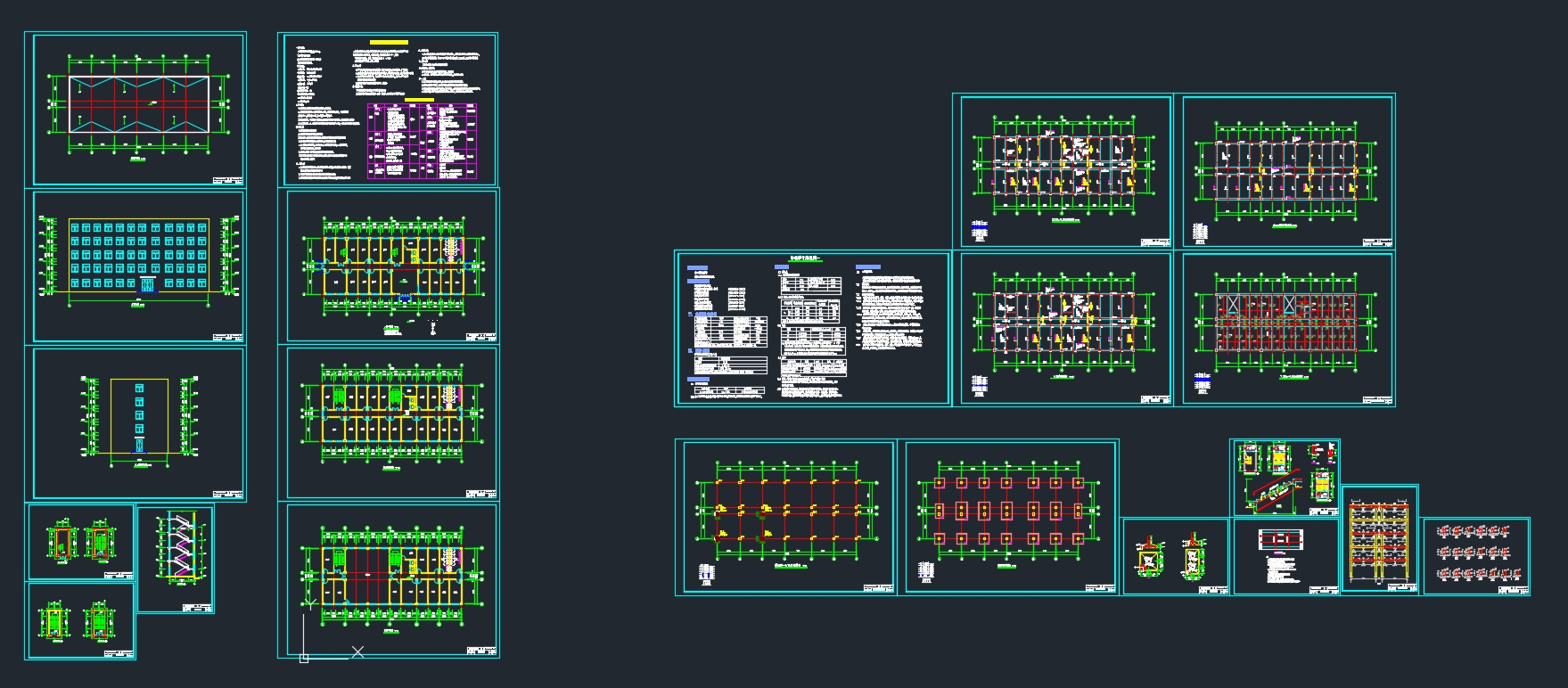

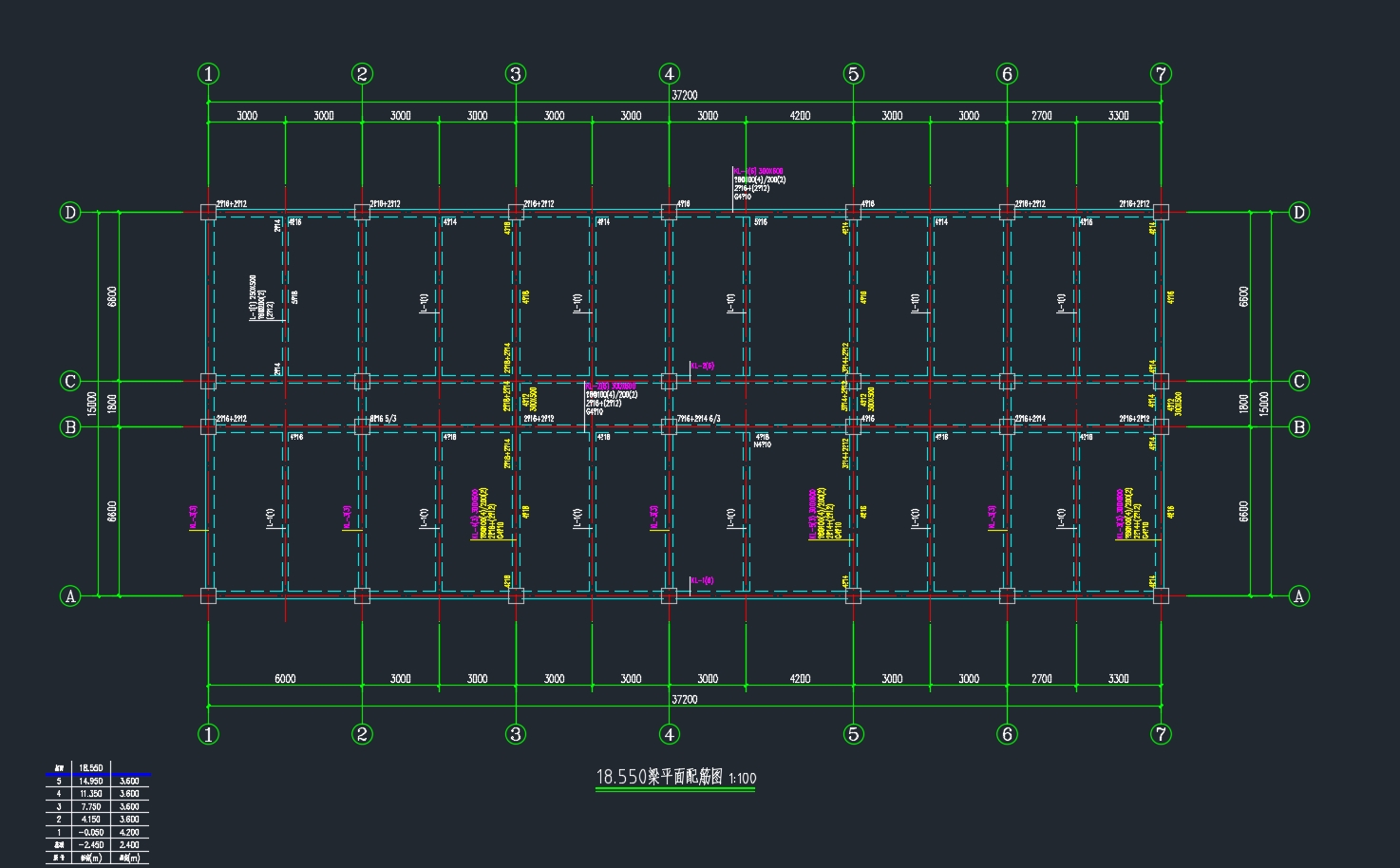

五层2790m2淮安市某人才基地办公楼施工组织设计(含建筑图结构图)(任务书,开题报告,外文翻译,论文计算书21000字,施工组织设计25000字,CAD建筑图9张,CAD结构图11张,施工总平面布置图,施工进度表)
摘要
本工程是淮安市某人才基地办公楼设计，为多层混凝土框架结构，共六层，其中一层层高4.2m,其余层高3.6m。本工程以手算为主，计算一榀框架的受力，根据建筑所受恒载，活载，风载，地震荷载，进行内力组合后再进行各结构配筋，主要借助Excel表格计算。
关键词：钢筋混凝土，框架结构，结构设计

This project is designed for building 4 of a talent base in Huai'an City. It is a multi-storey concrete frame structure with six stories, one of which is 4.2m high and the other is 3.6m high. This project mainly calculates the stress of a frame by hand. According to the dead load, live load, wind load and earthquake load, the internal force is combined and then the reinforcement of each structure is calculated by Excel table.
Key words: reinforced concrete, frame structure, structural design.

1.1 工程名称 [资料来源：http://doc163.com]
淮安市某人才基地办公楼建筑与结构设计
1.2项目地点

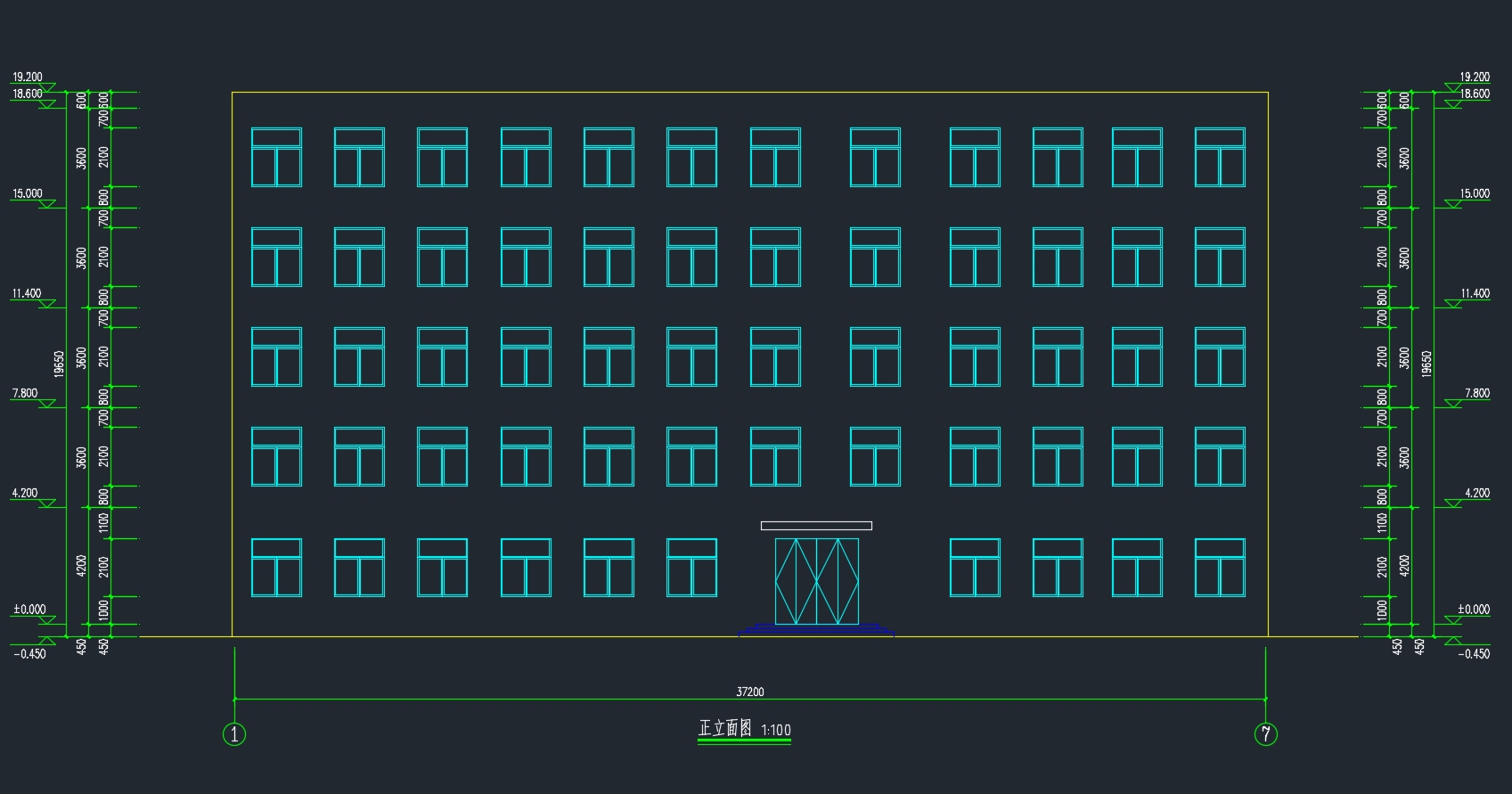

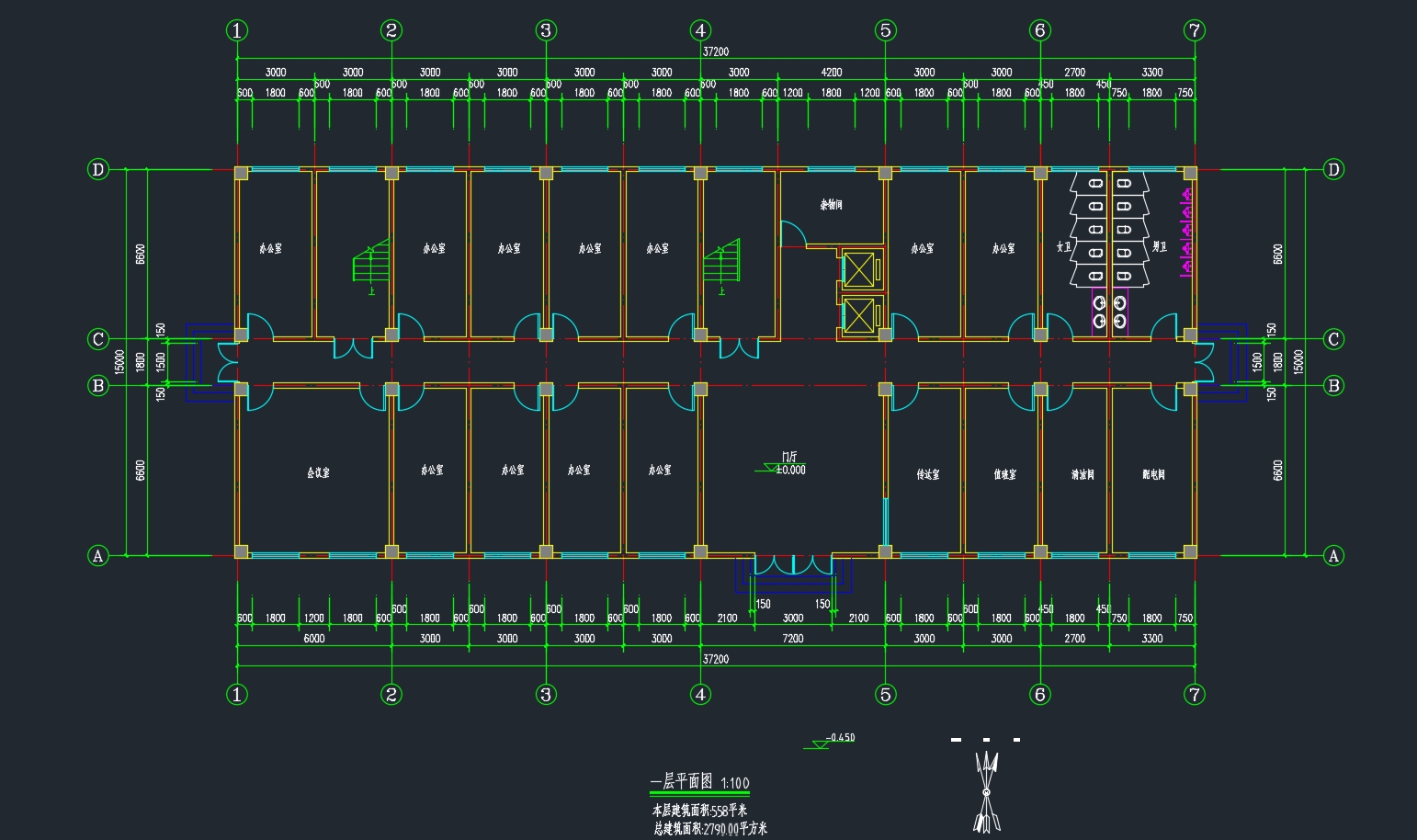

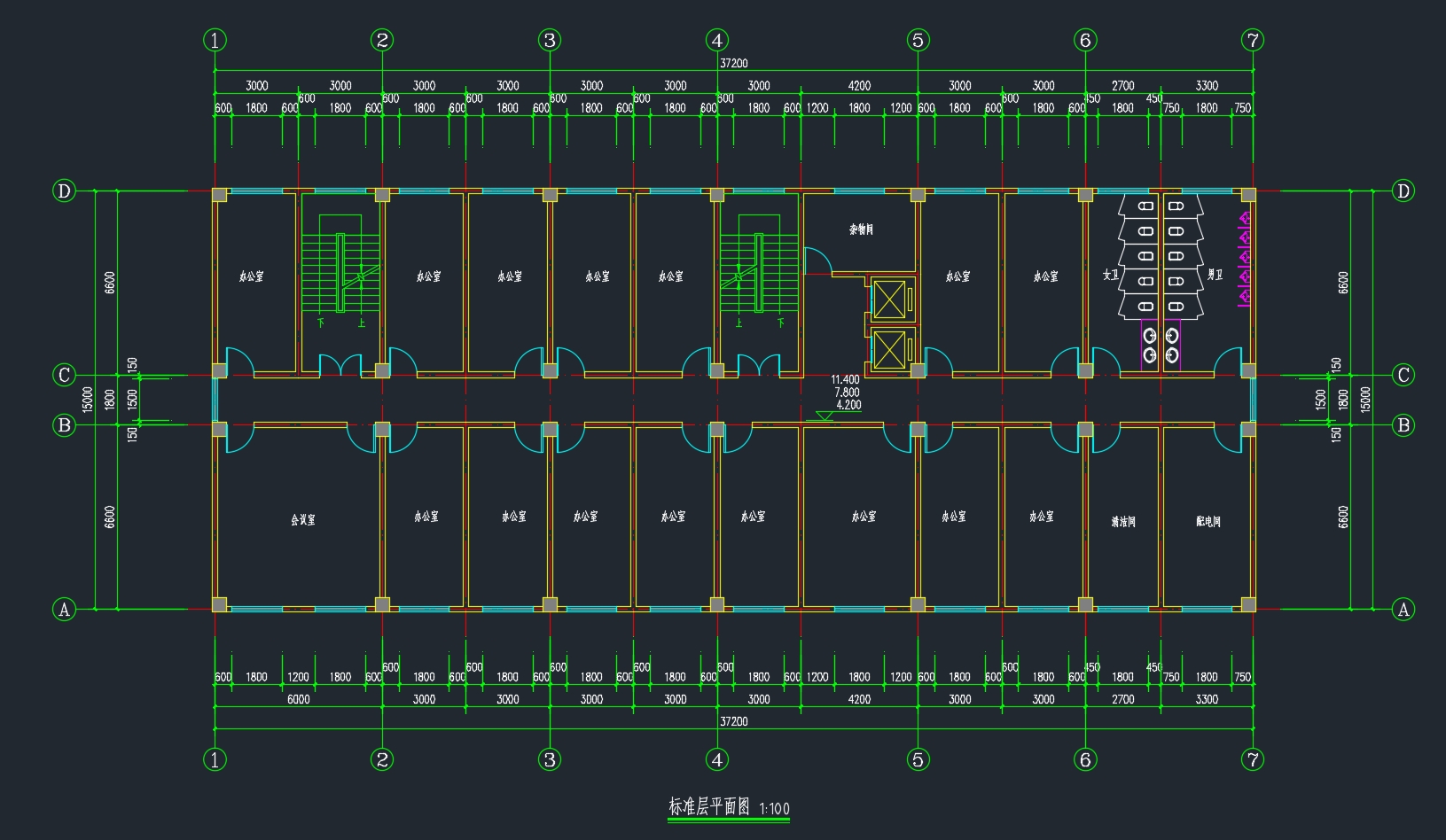

图纸附图
1.3气象、水文、地质资料：
(1)主导风向：亚热带季风气候。基本风压值W0=0.40kN/m2。
(2) 建筑物地处市郊区，不考虑雪荷载和灰荷载作用。
(3)地质资料：场地土壤属Ⅱ类场地土。
(4)抗震设防：此建筑物为一般建筑物，抗震设防烈度为7度。设计地震分组第二组。
(6)地基承载力320kPa。
  [资料来源：http://Doc163.com]

[资料来源：http://www.doc163.com]
目录
1.设计前期资料    7
1.1 工程名称    7
1.2项目地点    7
1.3气象、水文、地质资料：    7
1.4施工技术条件    7
1.5建筑方案设计    7
1.6 建筑基本设计参数    9
2.结构布置    9
2.1 结构形式    9
2.2 结构设计参数    9
2.2.1计算单元    9
2.2.2构件材料    10
2.2.3构件尺寸确定    10
2.3 计算简图    11
3．荷载计算    12
3.1竖向荷载计算    12
3.1.1荷载标准值    12
3.1.2 恒荷载计算    15
3.1.3 活荷载计算    16
3.2水平荷载计算：    20
3.2.1风荷载计算    20
3.2.2水平地震作用计算    22
3.5.2梁、柱刚度计算    27
3.5.2.1框架梁线刚度计算    27 [来源：http://Doc163.com]
3.5.2..2框架柱线刚度计算    27
3.5.2.2侧移刚度D值计算：    28
3.5.3自振周期的计算    31
3.5.4地震作用的计算    32
4.荷载作用下的内力计算    37
4.1恒荷载作用下的内力计算    37
1．确定各杆件在该节点的转动刚度    37
计算弯矩分配系数:    37
4.1.2恒载作用下固端弯矩计算    40
4.1.3恒载作用下弯矩二次分配过程    41
4.1.4恒载作用下梁、柱剪力的计算    46
4.1.5恒载作用下柱子轴力计算    49
4.2活荷载作用下的内力计算    51
4.2.1．确定各杆件在该节点的转动刚度    51
4.2.2活载作用下固端弯矩计算    53
4.2.3活载作用下弯矩二次分配过程    54
4.2.4活载作用下梁、柱剪力的计算    58
4.2.5活载作用下柱子轴力计算    61
4.3风荷载作用下的内力计算    63

[资料来源：http://Doc163.com]

4.3.1风荷载作用下柱子剪力、弯矩计算    63
4.3.2风荷载作用下梁端弯矩计算    65
4.3.4风荷载作用下梁剪力及柱轴力计算    69
4.4地震作用下的内力计算    74
4.4.1地震作用下柱子剪力、弯矩计算    74
4.4.2地震作用下梁端弯矩计算    76
4.4.3地震作用下梁剪力及柱轴力计算    79
5. 内力组合
1．内力组合（M、N、V）    84
2．本章各内力组合时的单位及方向    84
6.梁柱截面设计    97
6.1框架梁截面设计    97
1．设计基本信息（取1层AB跨梁截面进行计算）    97
2．梁正截面设计    97
3．梁斜截面设计    99
6.2框架柱截面设计    101
1．设计基本信息（取A轴顶层柱计算）    101
2．柱子柱顶截面纵筋设计    101
 7  板的设计    105
7.1 现浇楼板的种类    105 [来源：http://www.doc163.com]
7.2 第四层楼面双向板内力配筋计算    105
7.2.2双向板截面配筋计算    107
8.楼梯设计    110
8.1 现浇梯段板的计算    110
8.2 平台板的计算    112
8.3 平台梁（TL-2）的计算    114
9.基础设计
9.1  基础设计基本信息    117
9.2  荷载计算    117
9.3  基础尺寸选取与验算    118
9.4  基础的配筋      122
 
目录
1. 编制总说明    1
2.工程概况    3
2.1 工程概述：    3
2.2 建筑设计说明    4
2.2.1 墙身    4
2.2.2 外墙装饰    4
2.2.3 屋面做法：    5
2.2.4 内墙粉刷：    5
2.2.5 楼地面：    5
2.2.7 散水    5
2.2.8雨水系统：    5 [资料来源：Doc163.com]
2.2.9 门窗    5
2.3  结构设计说明    6
3.施工部署    6
3.1 施工目标    6
3.2 施工区段划分及施工力量安排    7
3.3 总体施工方案    7
3.4 施工安排    7
3.4.1 土方工程：    7
3.4.2 混凝土工程：    8
3.4.3 垂直运输    8
3.4.4 水平运输    8
3.4.5 外脚手架    8
3.4.6 钢筋加工    8
3.4.7 模板工程    8
4.施工准备工作    8
5.分部分项工程施工方案    11
6.施工现场总平面布置    29
7.工程质量保证措施    30
8.施工机械的选用和劳动力安排计划    42
9. 施工管理组织机构    45
