四层3054平米沭阳市某科技园培训楼设计(含建筑结构图)

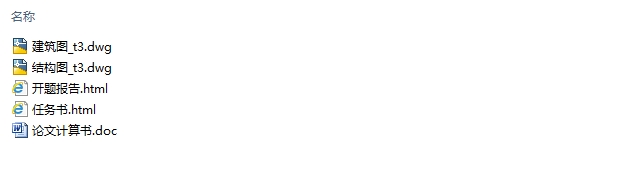

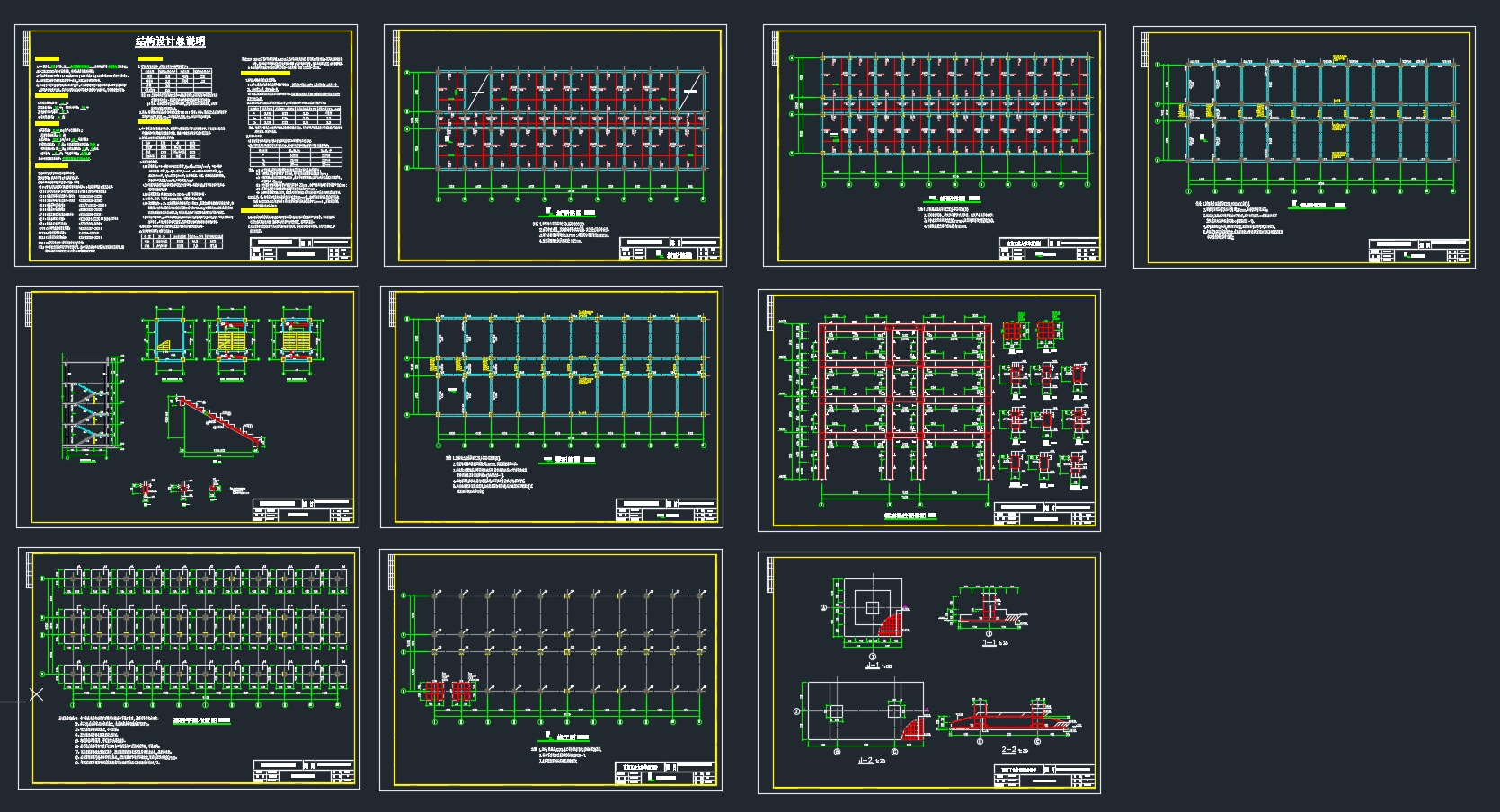

四层3054平米沭阳市某科技园培训楼设计(含建筑结构图)(任务书,开题报告,论文计算书18000字,CAD建筑图13张,CAD结构图9张)

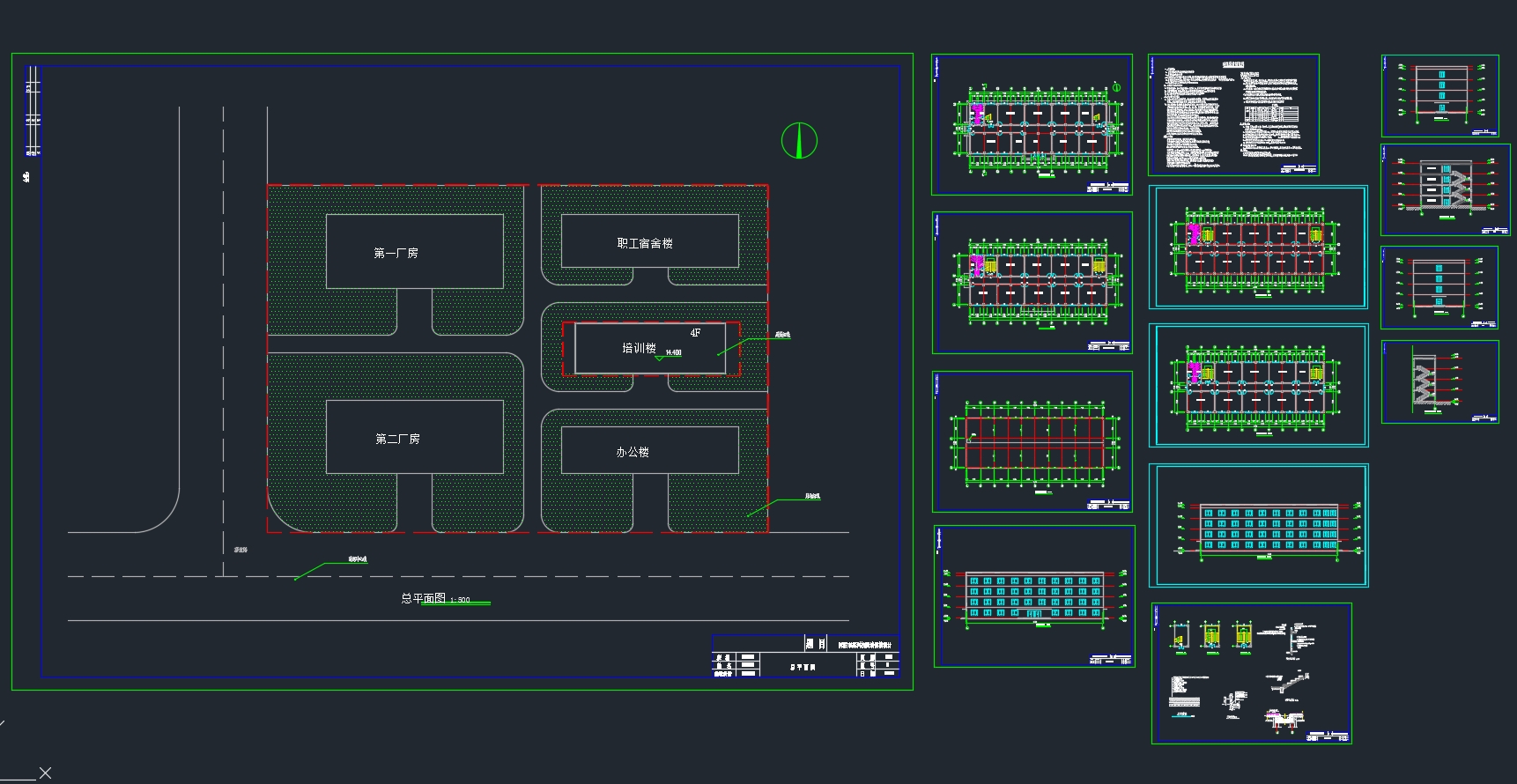

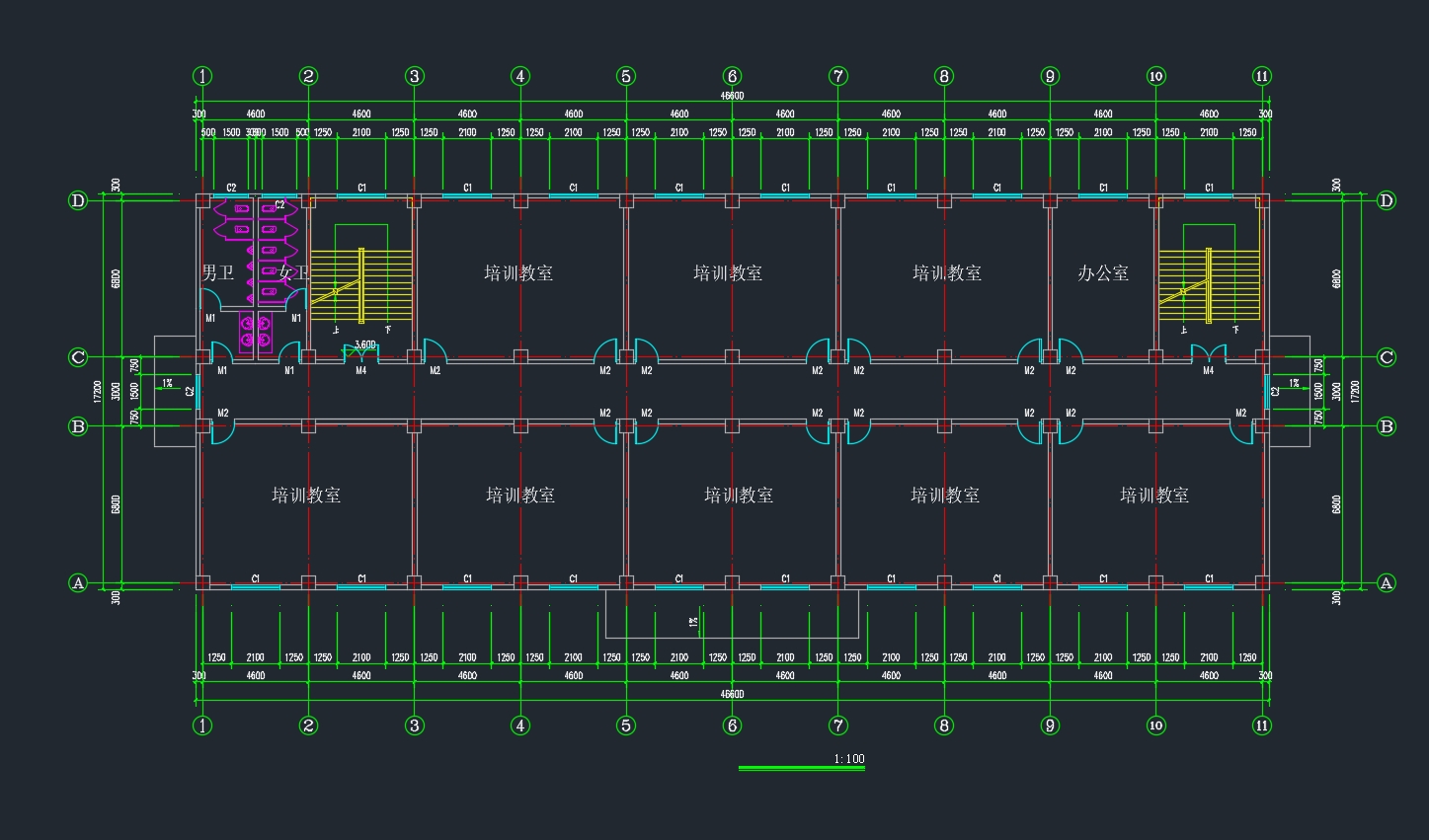

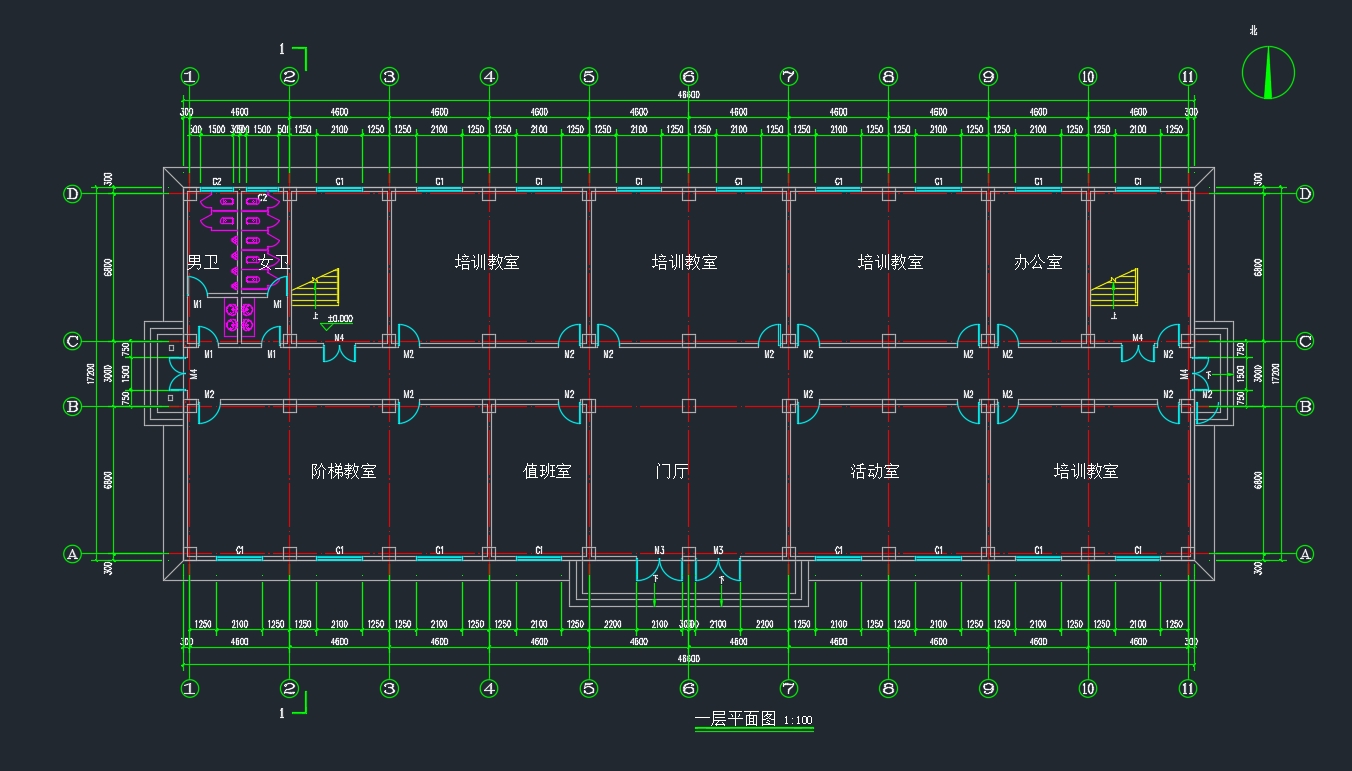

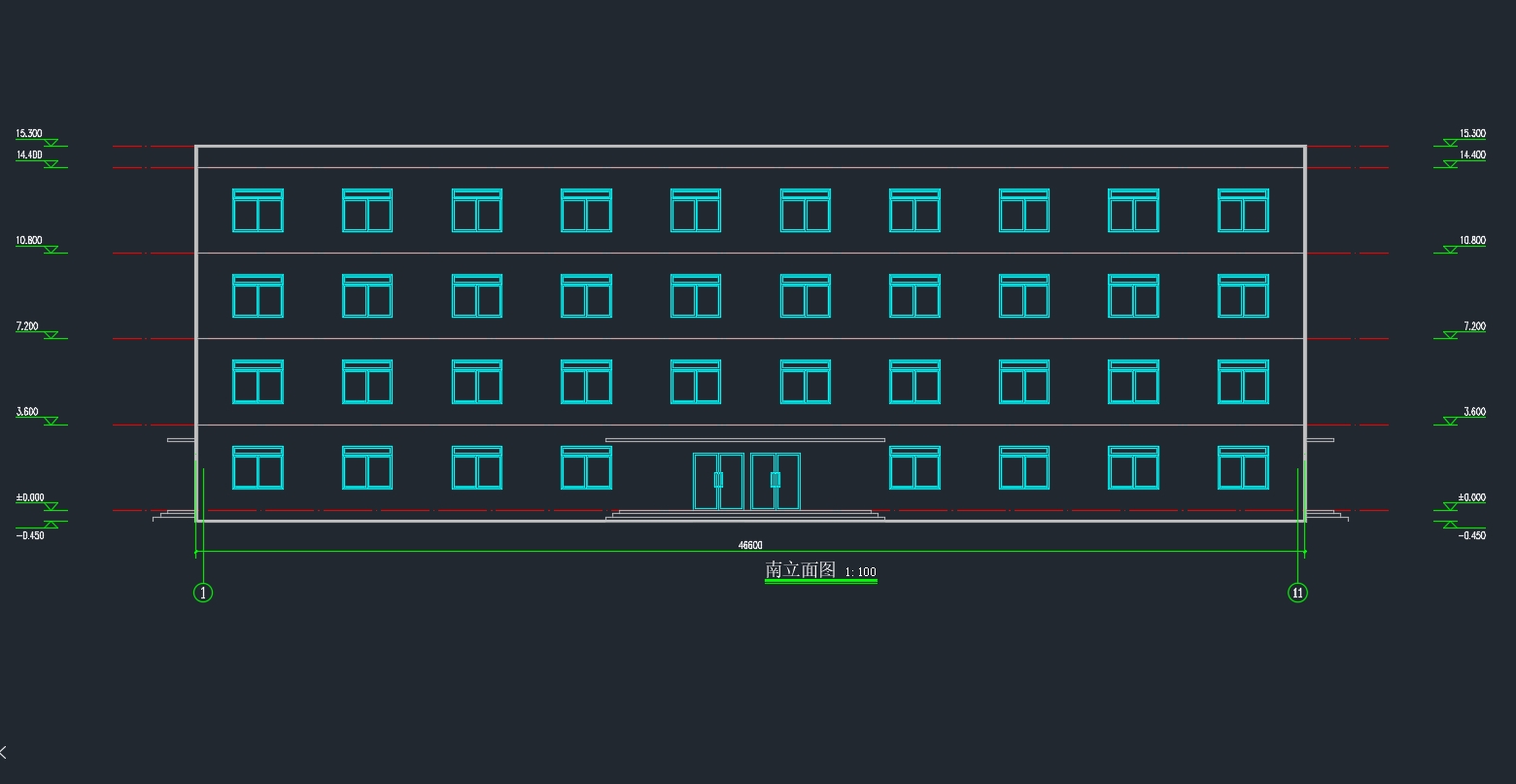

【摘要】本工程为沭阳市某科技园培训楼，整体为4层结构为4层钢筋混凝土框架，层高均为3.6m，建筑面积3054m2。设计分为建筑设计与结构设计，建筑设计包括根据建筑方案绘制建筑施工图以及主要部位的建筑构造设计，建筑施工图使用CAD绘图软件绘制，图纸包括施工说明、各层平面图、正立面图、侧立面图、屋顶平面图以及剖面图。结构设计包括结构概念设计与结构设计计算，分手算与PKPM计算两部分进行。结构概念设计需要选择合理的体系进行结构平面布置与竖向设计，同时需要进行楼盖设计以及基础形式的选择并估算构件尺寸。结构设计计算通过选取横向一榀框架进行，首先计算层间荷载标准值与楼层纵横向的侧移刚度，然后使用D值法计算建筑在风荷载与水平地震荷载作用下的内力（包括剪力、弯矩与轴力），接着采用分层法求出竖向恒荷载与竖向荷载作用下的内力。接下来开始内力进行不同情况下的组合，并通过计算给框架梁与框架柱配筋。然后是基础、楼梯与板的设计与配筋计算，本次设计采用柱下独立基础与板式楼梯。以上是手算过程，在基本参数都确定时就可以进行PKPM建模计算，并利用PKPM以及AutoCAD绘制结构施工图。 [版权所有：http://DOC163.com]
【关键词】建筑设计、结构设计、框架结构、内力组合、截面设计
Design of training building of a science and Technology Park in Shuyang
【Abstract】This project is a training building of a science and Technology Park in Shuyang. The whole structure is made of 4 layers with 4 layers of reinforced concrete frames. The storey height is 3.6m, and the construction area is 3054m2. The design includes architectural design and structural design, including architectural design structural design scheme according to the construction plan construction drawing and the main parts, construction drawings using CAD drawing software, including construction drawings, floor plan, elevation, side elevation, roof plan and profile. The structural design includes the structural concept design and the structural design calculation, and the split calculation and the PKPM calculation are carried out in two parts. The structural concept design needs to choose a reasonable system for structural layout and vertical design. At the same time, the design of the floor and the selection of the basic form should be carried out and the size of the component should be estimated. The calculation of transverse frame structure by choosing a design, first calculate the load between the standard value and the floor of the vertical and horizontal lateral stiffness, internal force and then use the D value method in building wind load and horizontal seismic loads (including shear force, bending moment and axial force), then stratified method is used to calculate the internal force of vertical constant load and vertical loads. Then, the internal forces are combined under different conditions and reinforced by the calculation of the frame beam and the frame column. Then the foundation, stair and board design and reinforcement calculation, the design of the column under the independent foundation and plate stairs. The above is the manual calculation process, and when the basic parameters are determined, the PKPM modeling calculation can be carried out, and the construction drawings can be drawn by using PKPM and AutoCAD. [来源：http://www.doc163.com]
【Key Words】Architectural design, structural design, frame structure, internal force combination, section design

1.1 工程概况
本工程拟建于 沭阳市( 某科技园培训楼设计)，工程采用钢筋混凝土框架结构，建筑抗震设防类别为丙类，设计使用年限50年，抗震设防烈度7度 (0.15g)，地震分组为第一组，基本风压0.4kN/m2，基本雪压0.5kN/m2，地面粗糙程度为B类，场地类别为Ⅱ类建筑场地，地基允许承载力为fak=170kPa。
  [来源：http://www.doc163.com]

目录
第一章 设计说明    1
1.1 工程概况    1
1.2 建筑设计    1
1.3 结构设计    2
第二章 结构布置    3
2.1 结构布置方案    3
2.2截面尺寸初步估计    4

[资料来源：https://www.doc163.com]

2.3 确定结构计算简图    5
2.4 梁、柱线刚度计算    6
2.5 柱侧移刚度计算    7
第三章 荷载计算    8
3.1 恒载标准值计算    8
3.2 活载标准值计算    12
3.3 风荷载标准值计算    14
3.4地震荷载标准值计算    16
第四章 内力计算    20
4.1恒荷载作用下的内力计算    20
4.2活载作用下的内力计算    31
4.3风荷载作用下的内力计算    37
4.4地震作用下的内力计算    42
第五章 内力组合    47
5.1竖向荷载弯矩调幅    48
5.2框架梁内力组合    50
5.2框架柱内力组合    54
第六章 截面设计    59
6.1框架梁截面设计    59
6.2框架柱截面设计    66
第七章 板的设计    73
7.1  A区格板计算    73
第八章 楼梯设计    75
8.1 梯段板设计    75
8.2 平台板设计    76
8.3 平台梁设计    76

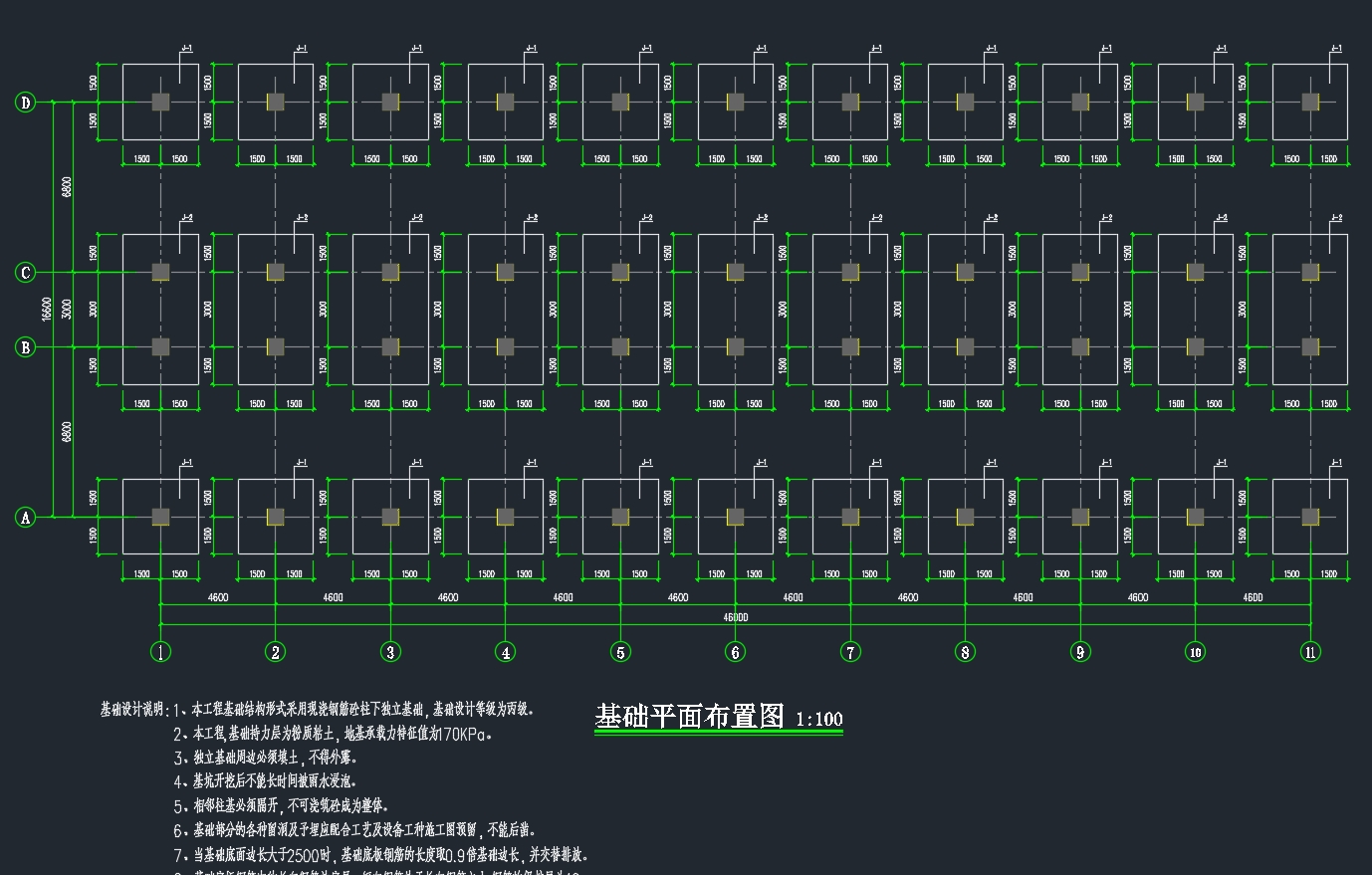

第九章 基础设计    78
9.1  A轴柱下独立基础设计    78 [资料来源：www.doc163.com]
