四层4160m2南京市某单位部门综合办公楼设计(含建筑图结构图)

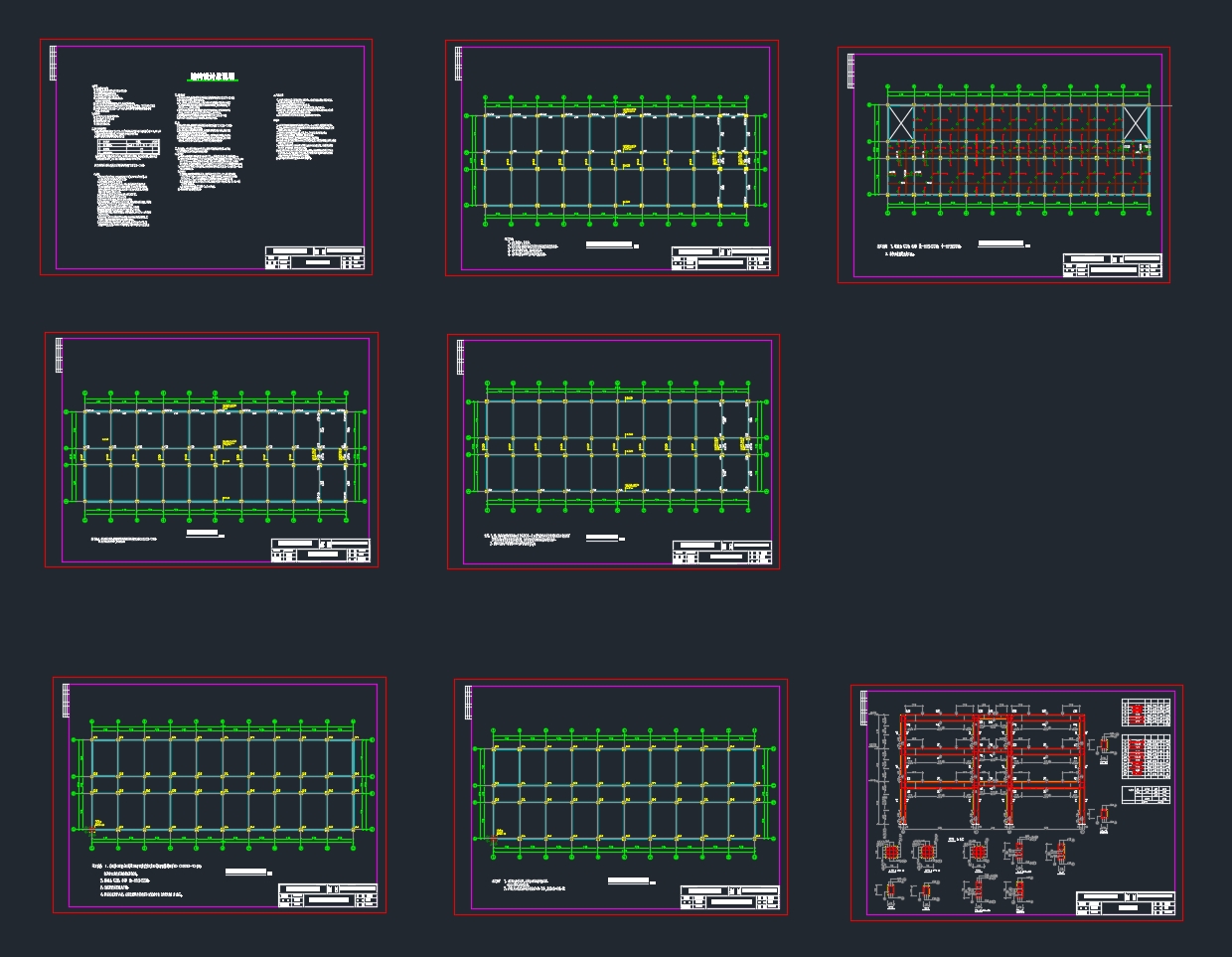

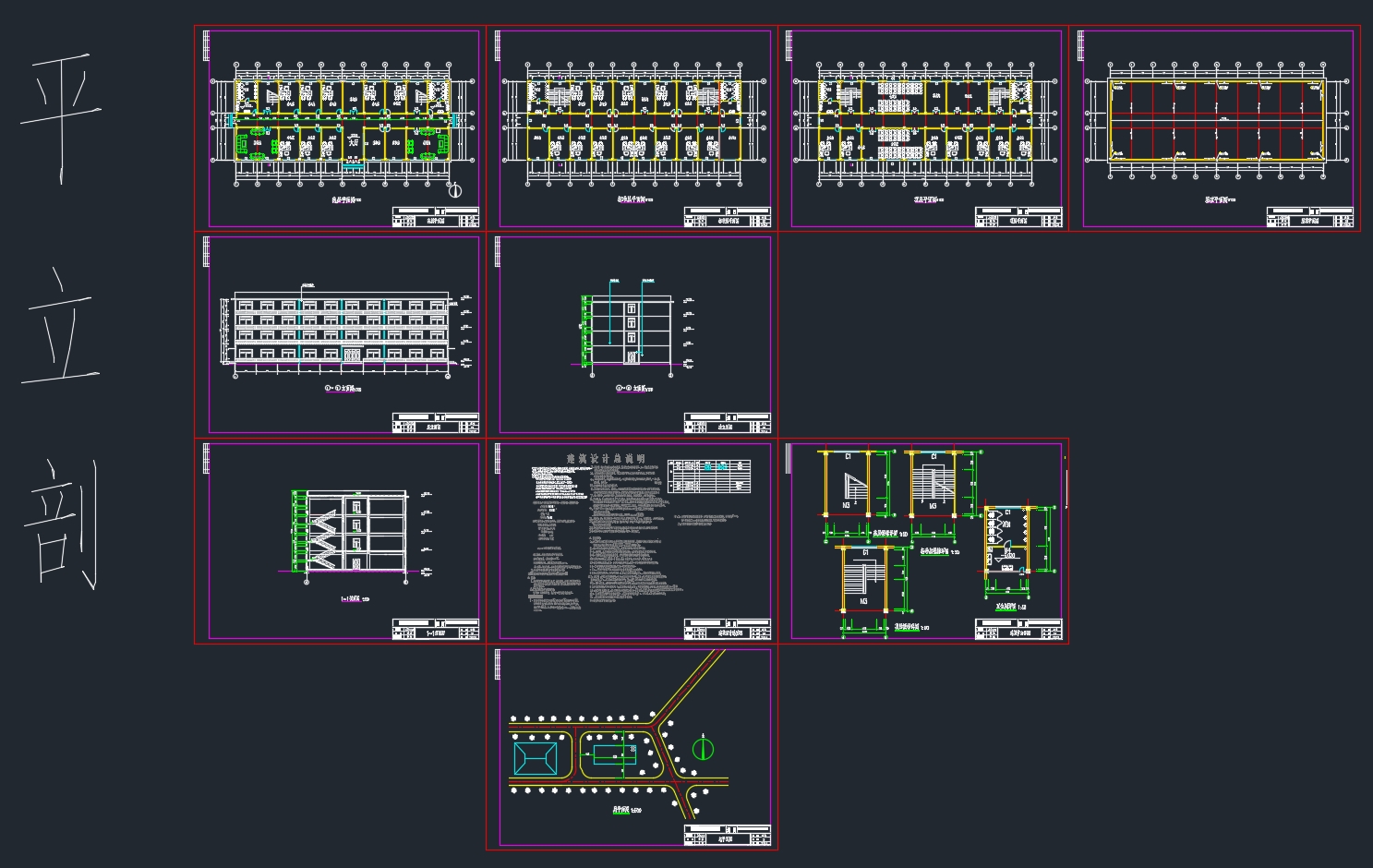

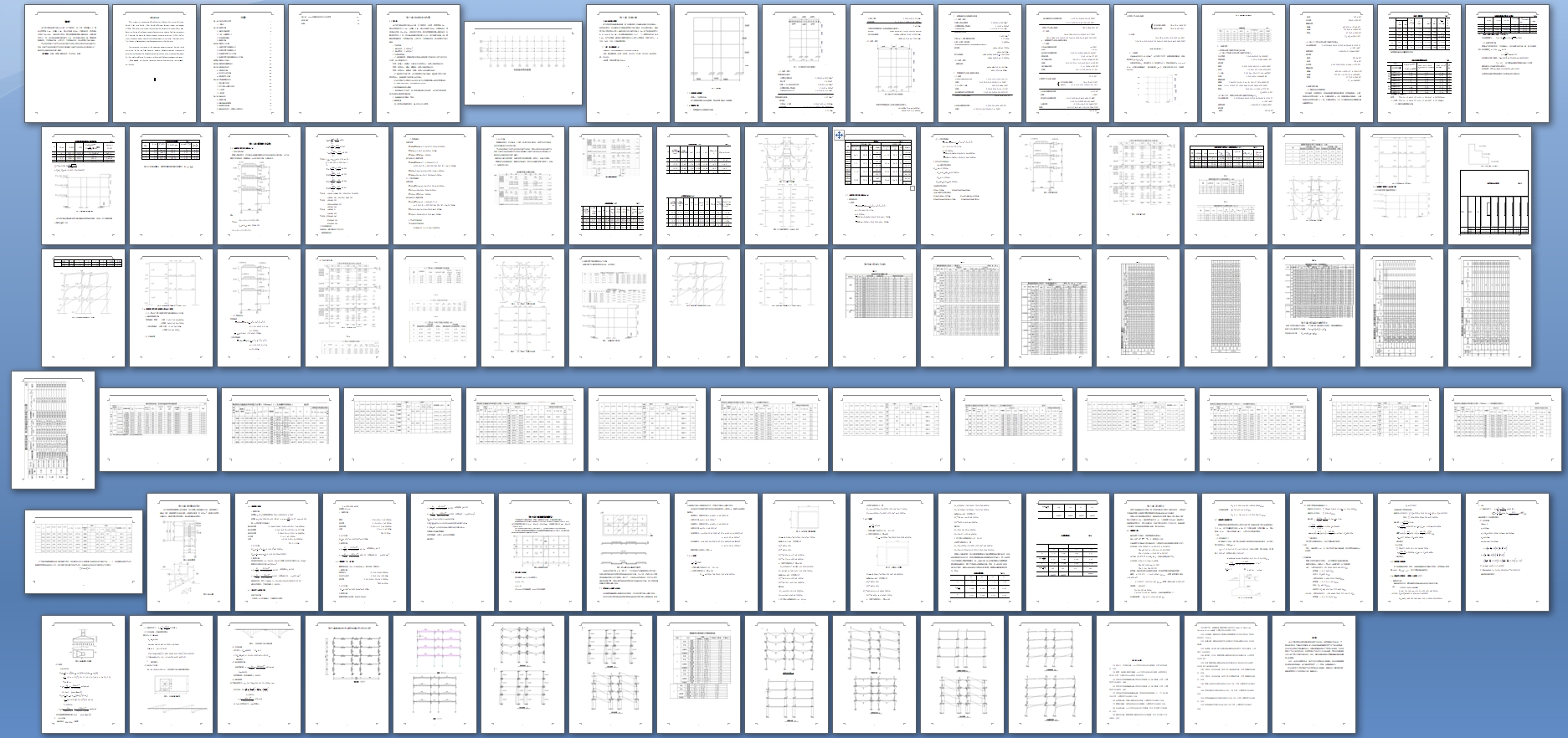

四层4160m2南京市某单位部门综合办公楼设计(含建筑图结构图)(外文翻译,论文计算书8000字,CAD建筑图9张,CAD结构图7张)
摘要
本工程为某单位部门综合办公楼，位于南京市，共4层，首层高度4.5，其余各层层高3.6m，总高度15.3m，室内外高差0.450m。平面呈矩形，建筑场地长宽约52m×20m，设防类别为丙类。要求采用钢筋混凝土框架结构，抗震设防烈度为7度，设计基本地震加速度值为0.15g，设计地震分组第一组。根据地质勘察报告，工程场地平坦，土质均匀，工程场地三类，建议采用柱下独立基础。
    节点弯矩使相交于该节点杆件的近端产生弯矩，同时也使各杆件的远端产生弯矩，近端产生的弯矩通过节点弯矩分配确定，远端产生的弯矩由传递系数C（近端弯矩与远端弯矩的比值）确定。
关键词：抗震；混凝土框架结构；节点弯矩；地震

Abstract
This project is a government office building in Nanjing City, a total of 4 layers, height 4.5m, total height 15.3m, height difference between indoor and outdoor 0.450m. The plane is rectangular, the length of the building site is about 20m x 52m, Requires the use of reinforced concrete frame structure, seismic fortification intensity of 7 degrees, the design of the basic seismic acceleration value is 0.105g, the first group of seismic design. According to the geological survey report, the project site is flat, the soil is homogeneous, and theengineering site is the third class. [来源：http://www.doc163.com]
Joint moment to intersect at the node rods proximal moment, but also to the distal end of the rod from bending, proximal bending moments produced by determining the nodes the bending moment distribution, distal produced the moment by the transfer coefficient C (proximal to the ratio of the bending moment and distal).
Key words: earthquake resistance; concrete frame structure; joint moment; earthquake

1.1 题目
本工程为某单位部门综合办公楼，位于南京市，共4层，首层层高4.5m，
其余各层高度均为3.6m。总高度19.3m，室内外高差0.450m。平面呈矩形，建筑场地长宽约52m×20m，设防类别为丙类。要求采用钢筋混凝土框架结构，抗震设防烈度为7度，设计基本地震加速度值为0.15g，设计地震分组第一组。根据地质勘察报告，工程场地平坦，土质均匀，工程场地三类，建议采用柱下独立基础。
    1 气象资料
1. 基本风压： 0.40 kN/m2
2. 基本雪压： 0.65 kN/m2
    2 工程地质资料
（1）经勘察查明，根据地层的沉积特点和物理力学特性自上而下共可划分为3层，各土层描述如下： [资料来源：http://Doc163.com]
①层：素填土，灰褐色，主要成分为粉质粘土。该层土场地普遍分布。
②层：粉质粘土，褐色、褐黄色。该层土场地普遍分布。
③层：粉质粘土，棕黄色，坚硬。该层土本次钻探为钻穿。
（2）基础型式及持力层：本工程采用柱下独立基础；基础持力层位于第2层粉质粘土，地基承载力特征值fak=220KPa。
（3）本工程地下水埋深为10m左右，地下水对钢筋混凝土结构不具侵蚀性。
（4）场地无液化涂层，建筑场地类别为三类。
    3 结构和基础的安全等级
1. 拟建场地位于7度区，按“建筑抗震设防分类标准”，本工程为丙类建筑，按7度设防标准采用抗震构造


[版权所有：http://DOC163.com]

目录
第一章 结构选型与布置    1
1.1 题目    1
第二章 荷载计算    5
2.1确定计算简图    6
2.2 梁、柱截面尺寸    7
2.3材料强度等级    7

[资料来源：http://doc163.com]

2.4荷载计算    7
第三章 框架内力计算    18
3.1恒载作用下的框架内力    18
3.2活载作用下的框架内力    25
3.3风荷载作用下内力计算    31
3.4地震作用下横向框架的内力计算    34
第四章 框架内力组合    42
第五章 框架梁柱截面设计    48
第六章 楼梯结构设计    64
6.1梯段板计算    65
6.2休息平台板计算    66
6.3梯段梁TL1计算    68
第七章 现浇楼面板设计    68
7.1跨中最大弯矩    68
7.2求支座中点最大弯矩    69
7.3 A区格    70
7.4 E区格    72
第八章 基础设计    75
8.1荷载计算    75
8.2确定基础底面积    76
8.3地基变形验算    78
8.4基础结构设计（混凝土选用C30）    78
第九章  PKPM在框架结构设计中的应用…………….83
参考文献    93
致谢    94
