六层3531平米湖北某温控公司办公楼设计(含建筑图结构图)

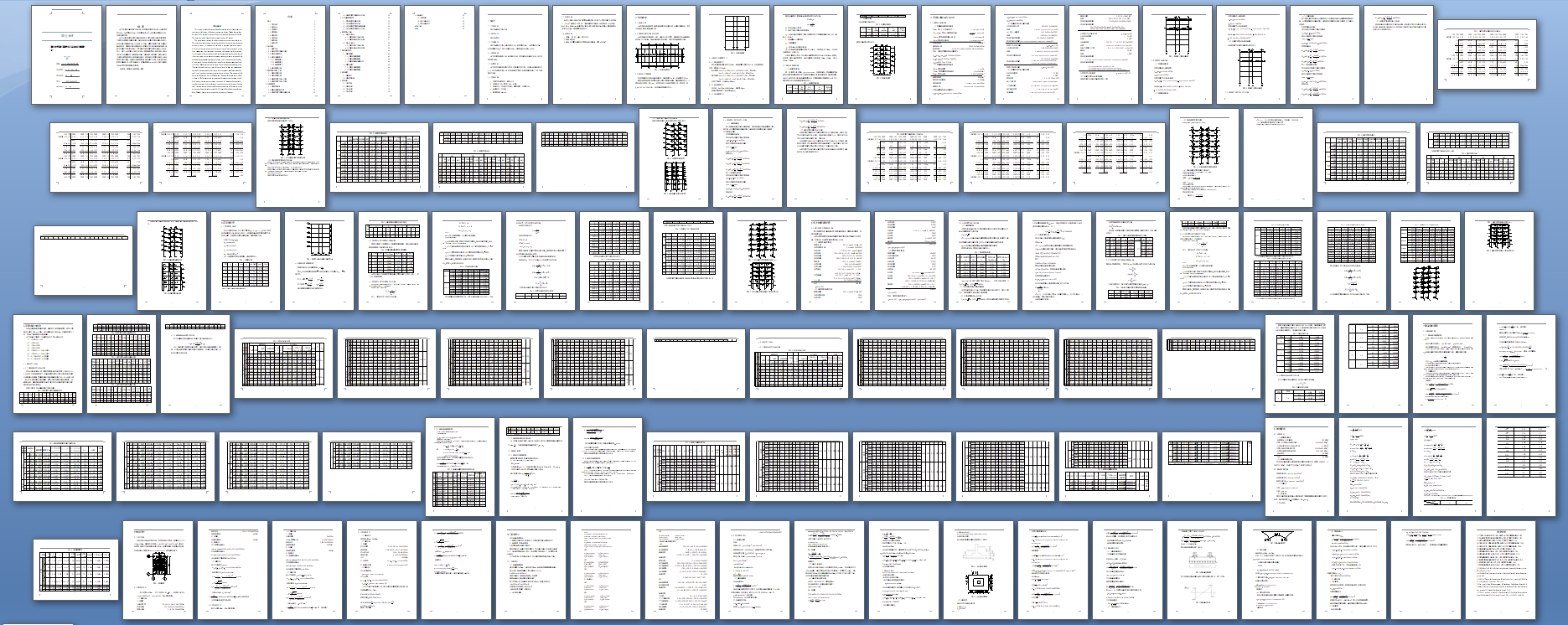

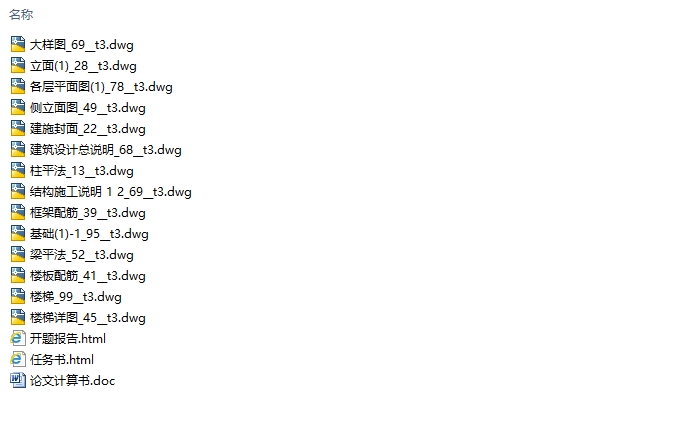

六层3531平米湖北某温控公司办公楼设计(含建筑图结构图)(任务书,开题报告,论文计算书22000字,CAD建筑图7张,CAD结构图7张)
摘  要
本工程为湖北某温控公司办公楼。按使用功能将建筑分为6层，主楼底层层高为3.9m，2-6层层高均为3.6m，总建筑面积3531.3m2。本建筑物建筑等级为二级，抗震设防烈度7度。

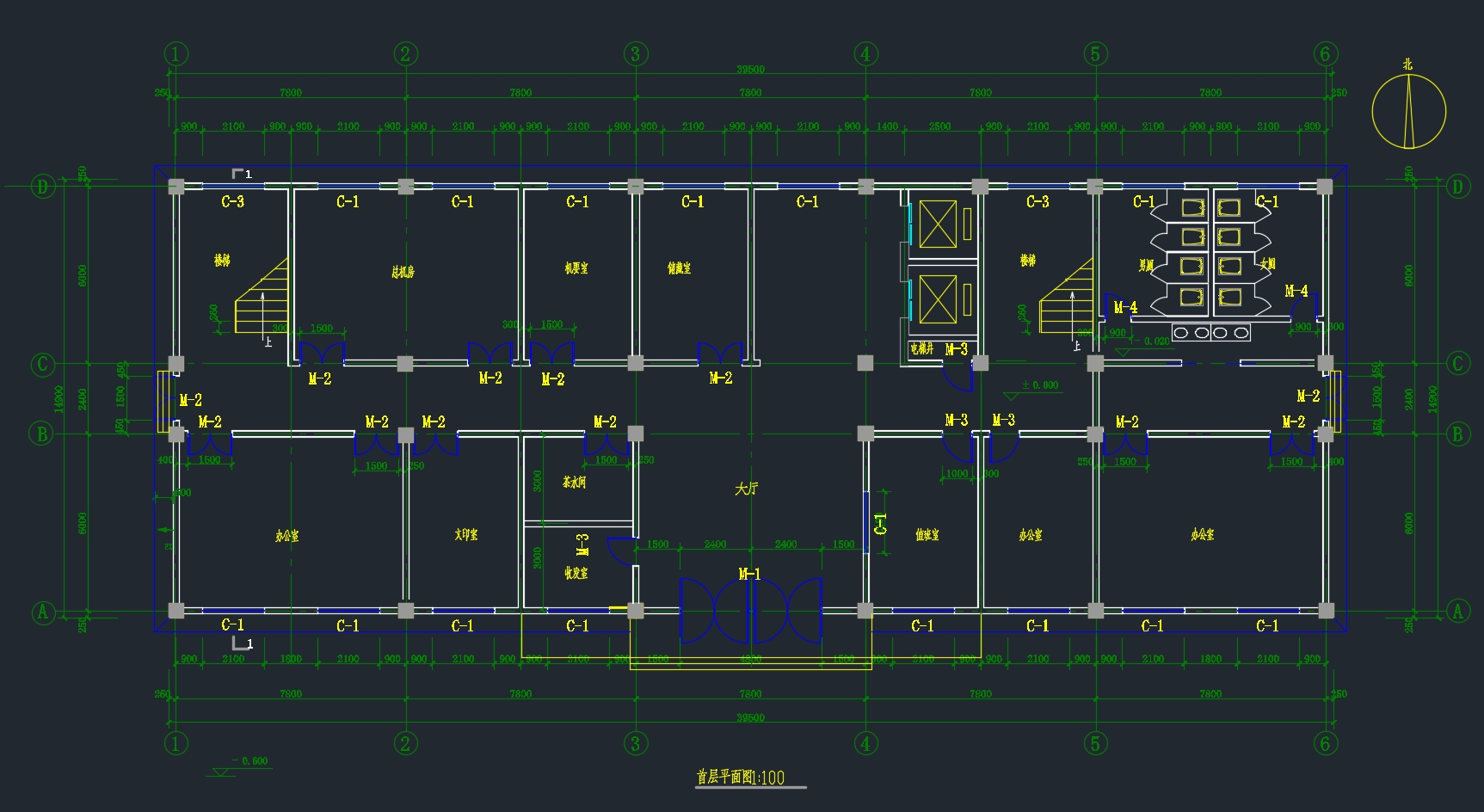

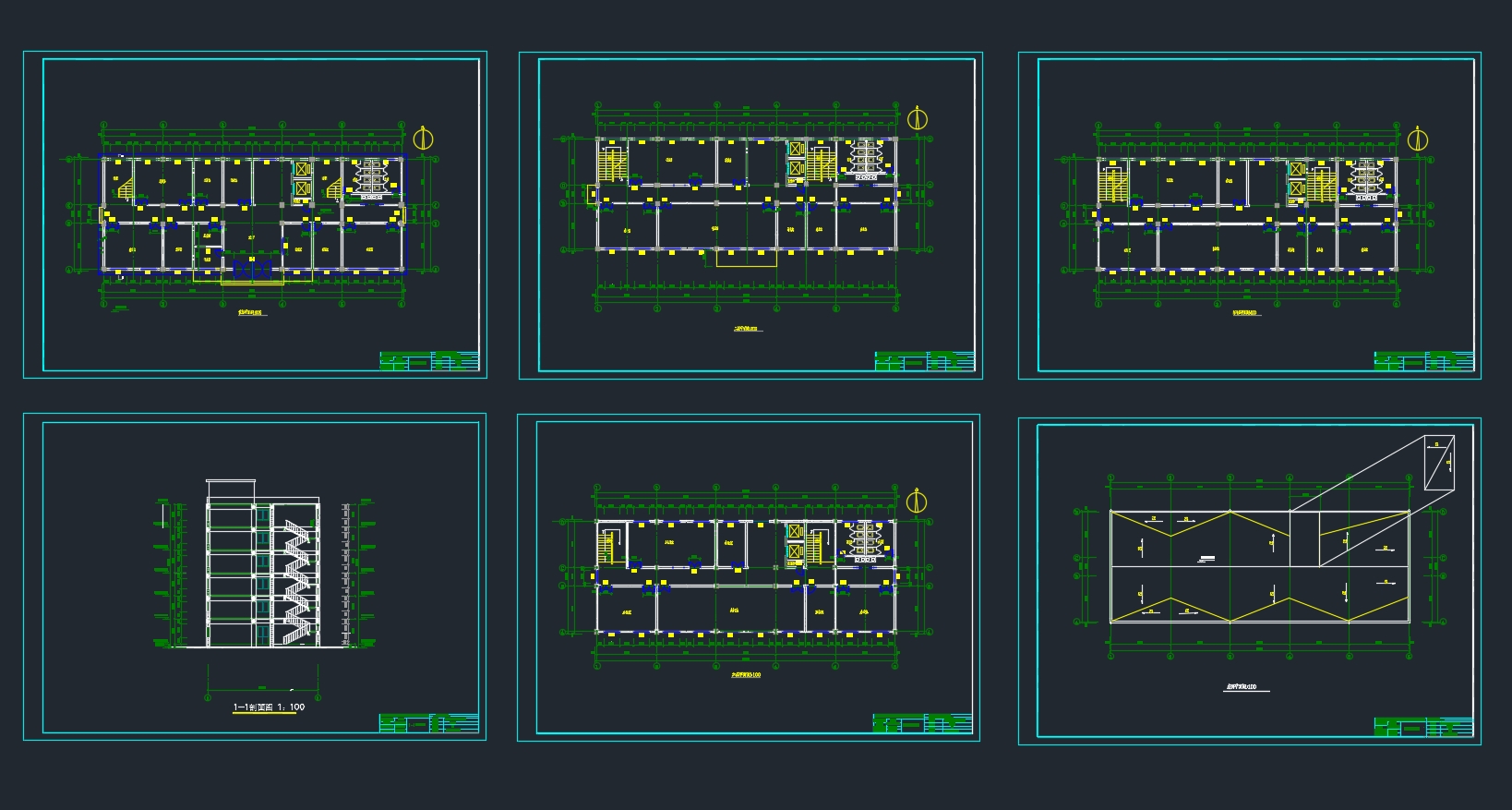

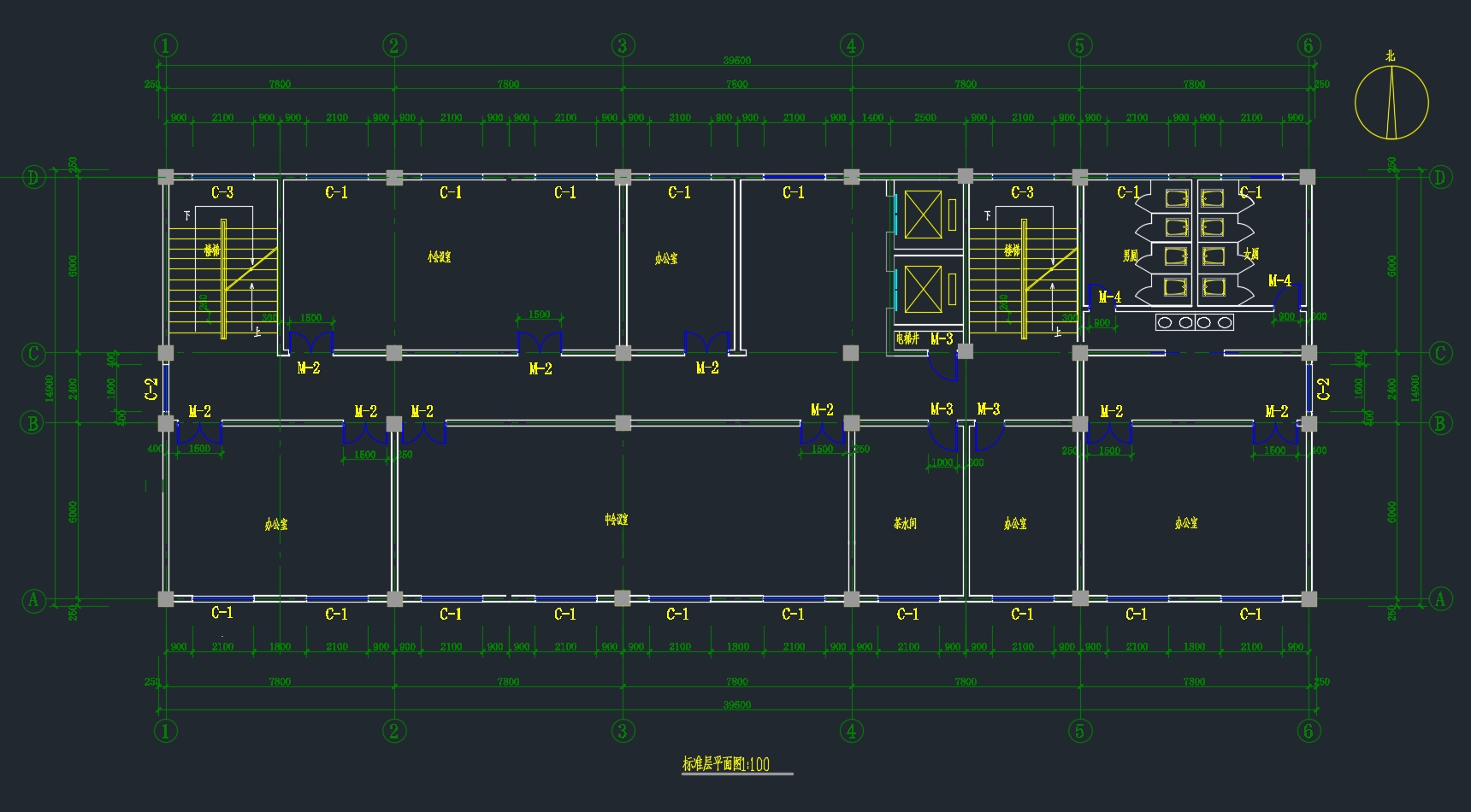

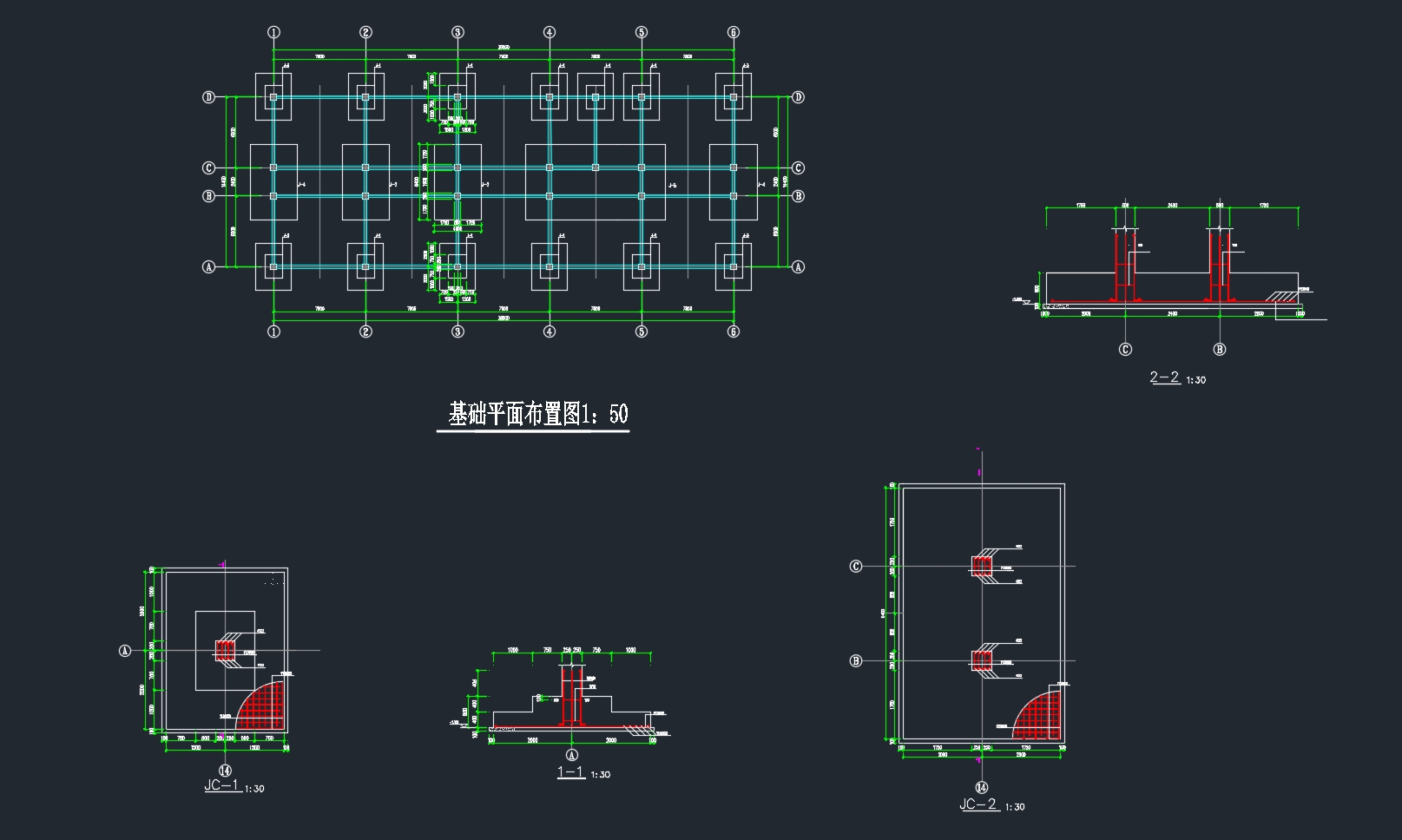

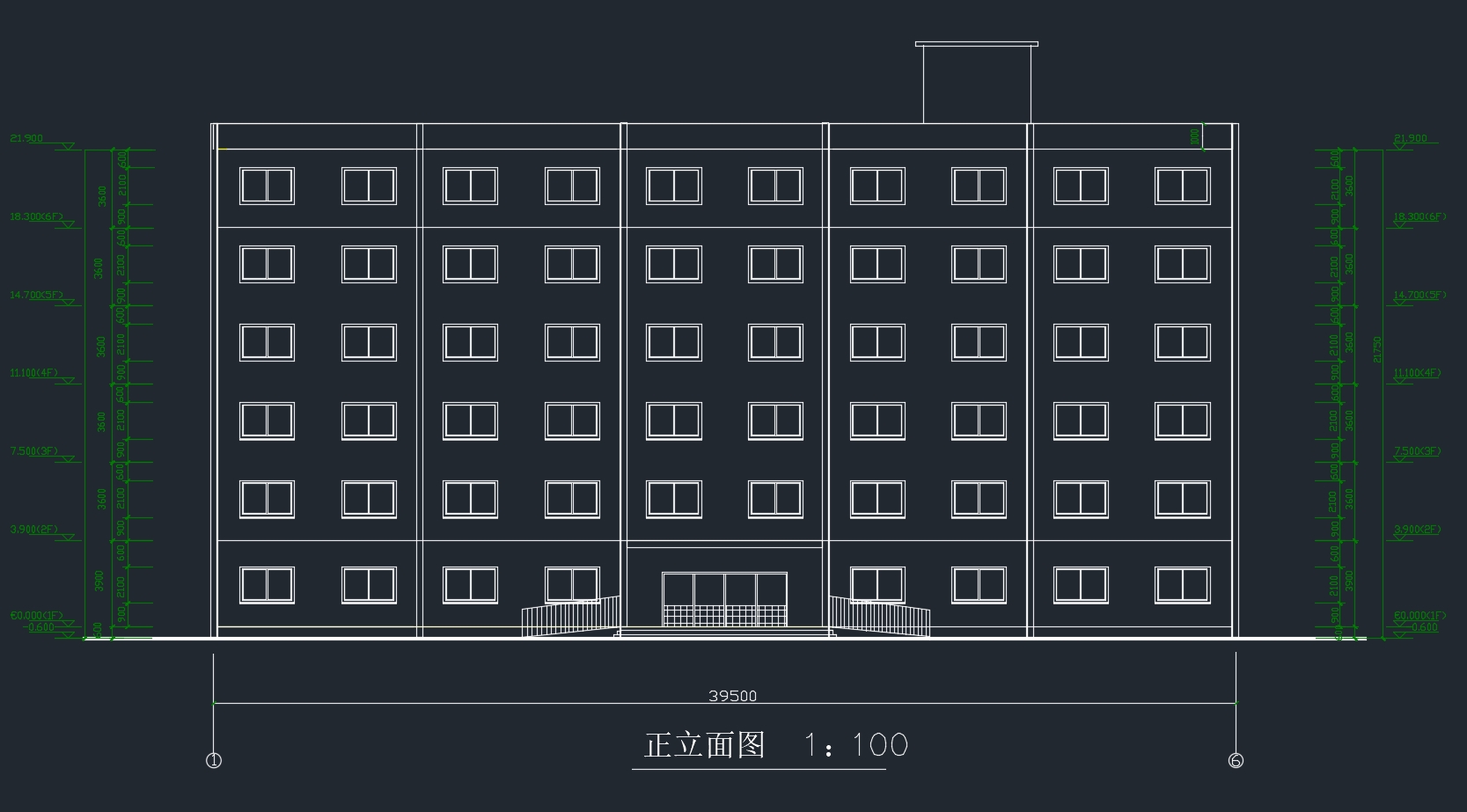

设计内容包括建筑设计部分和结构设计部分。建筑设计部分包括建筑平面图、立面图、剖面图以及细部构造图。结构设计时取一榀具有代表性的框架进行设计。结构计算内容有荷载计算、内力计算、内力组合、截面计算等几方面。在确定计算简图之后，按照有关设计规范和规定，采用弯矩二次分配法计算竖向荷载（恒载及活荷载）作用下的结构内力，用D值法求出在风荷载作用下的结构内力（弯矩、剪力、轴力）。由所得的内力进行内力组合，再找出最不利的一组或几组内力组合进行梁、柱的截面设计。截面设计时考虑“强柱弱梁、强剪弱弯”的原则进行内力调整。接着进行楼板、楼梯及基础的设计，楼板的设计采用双向板设计。基础采用柱下独立基础，基础设计包括荷载计算、基础承载力计算、冲切计算、基础配筋计算等等。在上述工作的基础上，采用制图软件AutoCAD 2014和天正绘图软件绘制了建筑施工图和结构施工图。

[资料来源：http://Doc163.com]

关键词：框架结构；荷载计算；配筋

1.1 工程名称
湖北某温控公司办公楼
1.2 建设地点
湖北省武汉市
1.3 工程概况
湖北华能温控公司办公楼总高度为21.9m，底层层高为3.9m，2-6层层高均为3.6m，总建筑面积3531.3m2，室内外高差为0.45m，底层室内地坪标高为±0.000。
1.4 建筑等级
该工程建筑物等级为二级，耐火等级为二级，建筑结构的安全等级为二级，设计使用年限为50年。
1.5 抗震设防
本工程建筑抗震设防类别为丙类，抗震设防烈度为7度，设计基本地震加速度为0.1g，设计地震分组为第一组，建筑场地类别为III类，地面粗糙程度类别：C类，抗震等级为三级。
1.6 气象资料
1. 极端气温：最高40℃，最低－6℃；
2. 相对湿度：79%（夏季），76%（冬季）；
3. 基本风压：0.35 kN/m2主导风向：夏季东南风，冬季西北风；
4. 基本雪压：0.25 kN/m2 ；
5. 最大降雨量：60mm/h。
1.7 地质资料
地质水文情况：场地平坦，周围无相邻建筑物。自上而下土层分布情况为：粉质黏土（Qal+pl），褐黄色，可塑，湿，含褐色铁锰氧化物结核，该层未穿透，fak=250kPa，Es=7.7Mpa。场地土15m深度范围内无液化土层。地面下深度20m范围内土层的等效剪切波速Vse=205m/s，覆盖层厚度超过50m。


目    录
1 绪论    3
1.1 工程名称    3
1.2 建设地点    3
1.3 工程概况    3
1.4 建筑等级    3
1.5 抗震设防    3
1.6 气象资料    3
1.7 地质资料    3
1.8 材料选用    4
2 结构选型    5
2.1 承重方案    5
2.2 结构布置及计算单元选取    5
2.3 梁柱的计算跨度    5
2.4 梁板柱的截面尺寸    6 [资料来源：www.doc163.com]
2.4.1 梁的截面尺寸    6
2.4.2 板的截面尺寸    6
2.4.3 柱的截面尺寸    6
2.5 梁柱线刚度计算    7
3 荷载计算及其内力分析    9
3.1 恒载标准值计算    9
3.2 活载标准值计算    12
3.3 恒荷载作用下的内力计算    13
3.4 活荷载作用下的内力计算    22
4 风荷载作用    31
4.1 风荷载标准值    31
4.2 框架柱侧移刚度D值    32
4.3 风荷载作用下框架的侧移计算    33
4.4 风荷载作用下的框架内力计算    33
5 水平地震荷载作用    39
5.1 重力荷载代表值的计算    39
5.2 水平地震作用力的计算    40
5.3 水平地震作用下框架的侧移验算    43
5.4 水平地震作用下框架内力计算    44
6 荷载和内力组合    49
6.1 梁的内力组合    49 [版权所有：http://DOC163.com]
6.1.1 框架梁的内力组合计算    49
6.1.2 框架梁组合的剪力设计值    51
6.2 柱的内力组合    55
6.2.1 框架柱的内力组合计算    55
6.2.2 框架柱组合的剪力设计值    58
7 框架梁柱配筋    60
7.1 框架梁配筋    60
7.1.1 框架梁正截面配筋    60
7.1.2 框架梁斜截面配筋    65
7.1.3 框架梁纵筋的锚固长度    66
7.2 框架柱配筋    66
7.2.1 框架柱正截面配筋    66
7.2.2 框架柱斜截面配筋    67
8 楼板配筋    72
8.1 荷载统计    72
8.2 楼板配筋计算    72
9 楼梯设计    77
9.1 设计资料    77
9.2 梯段板设计    77
9.3 平台板设计    79
9.4 平台梁设计    80
10 基础设计    82 [资料来源：www.doc163.com]
10.1 荷载统计    82
10.2 独立基础设计    85
10.3 联合基础设计    90
参考文献    94
致谢    95 [资料来源：https://www.doc163.com]
