四层3856m2某政府部门综合办公楼设计(含建筑结构图)

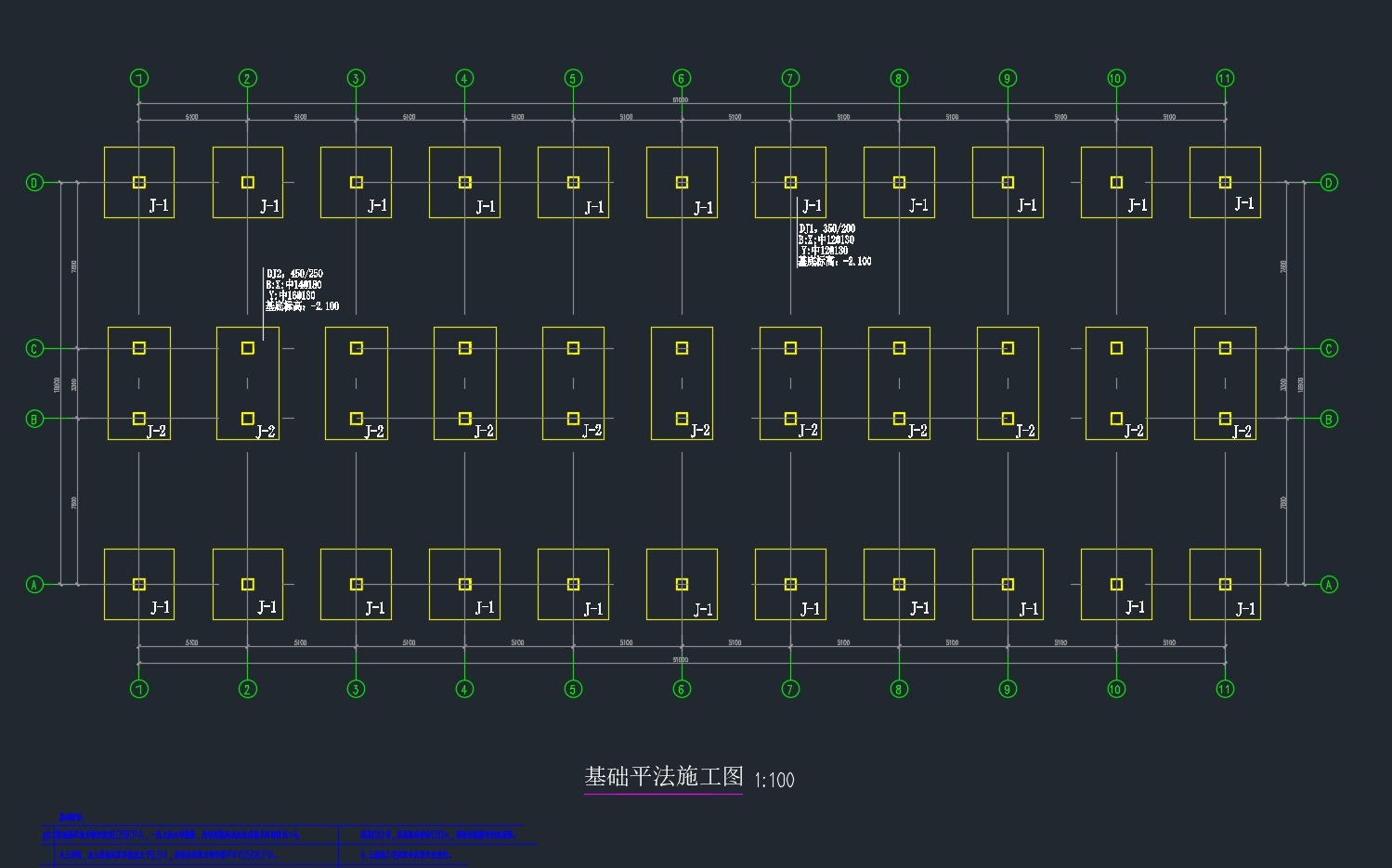

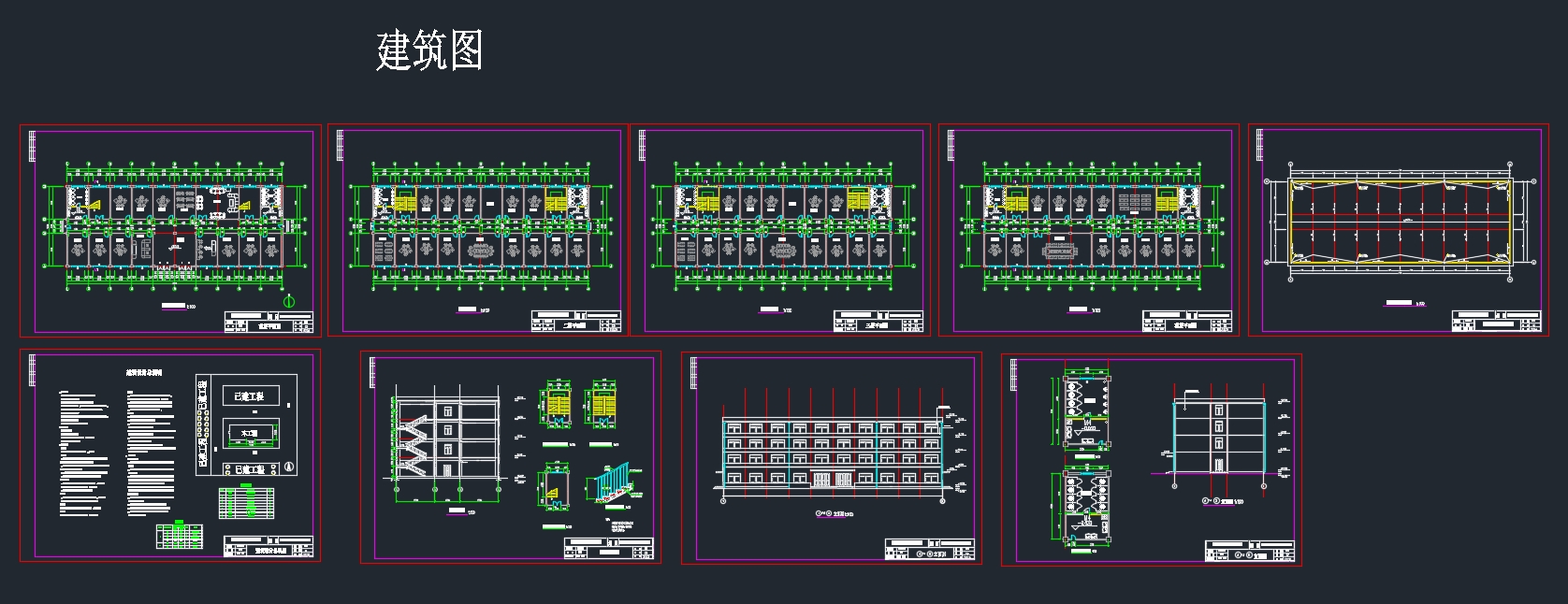

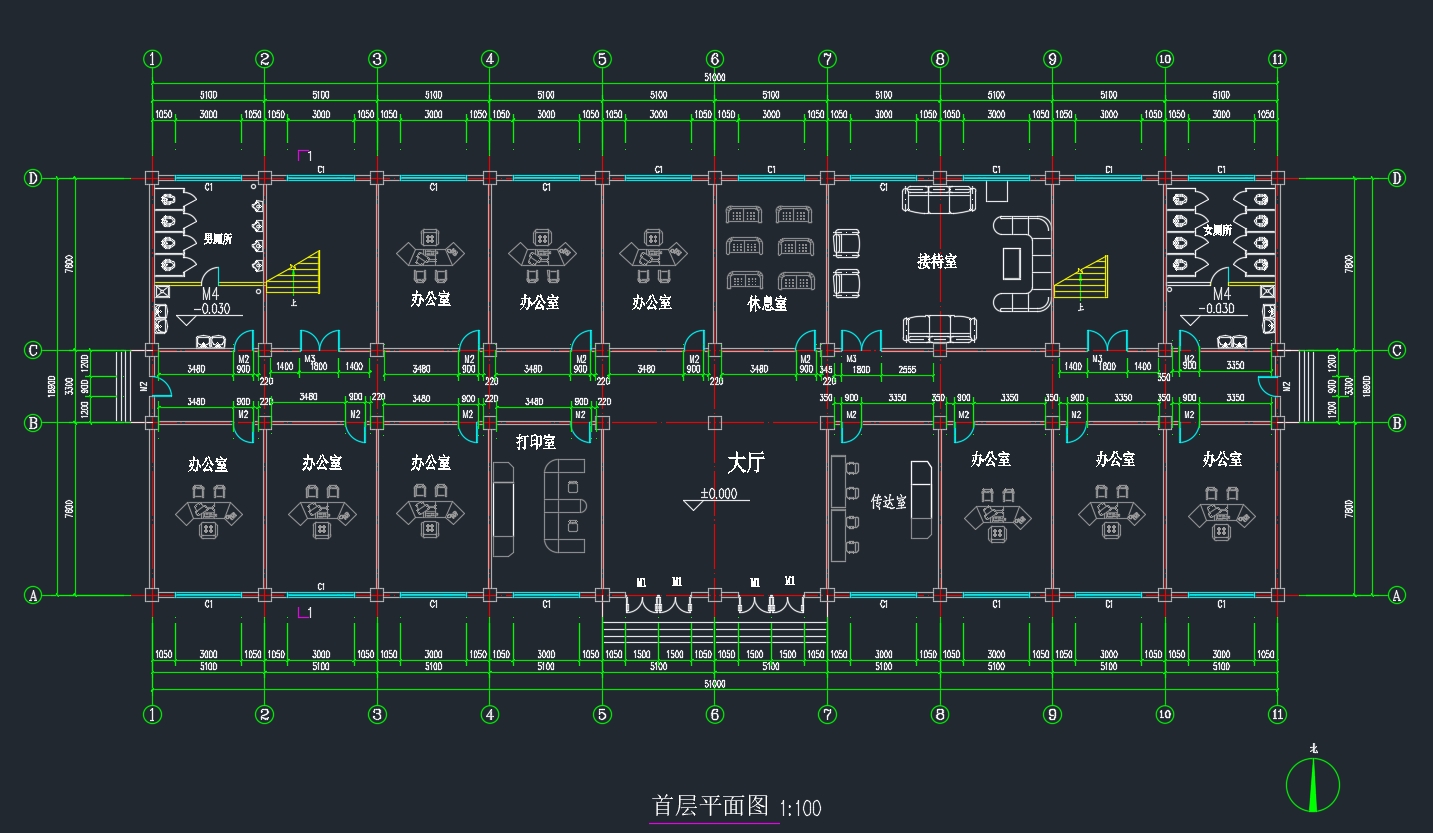

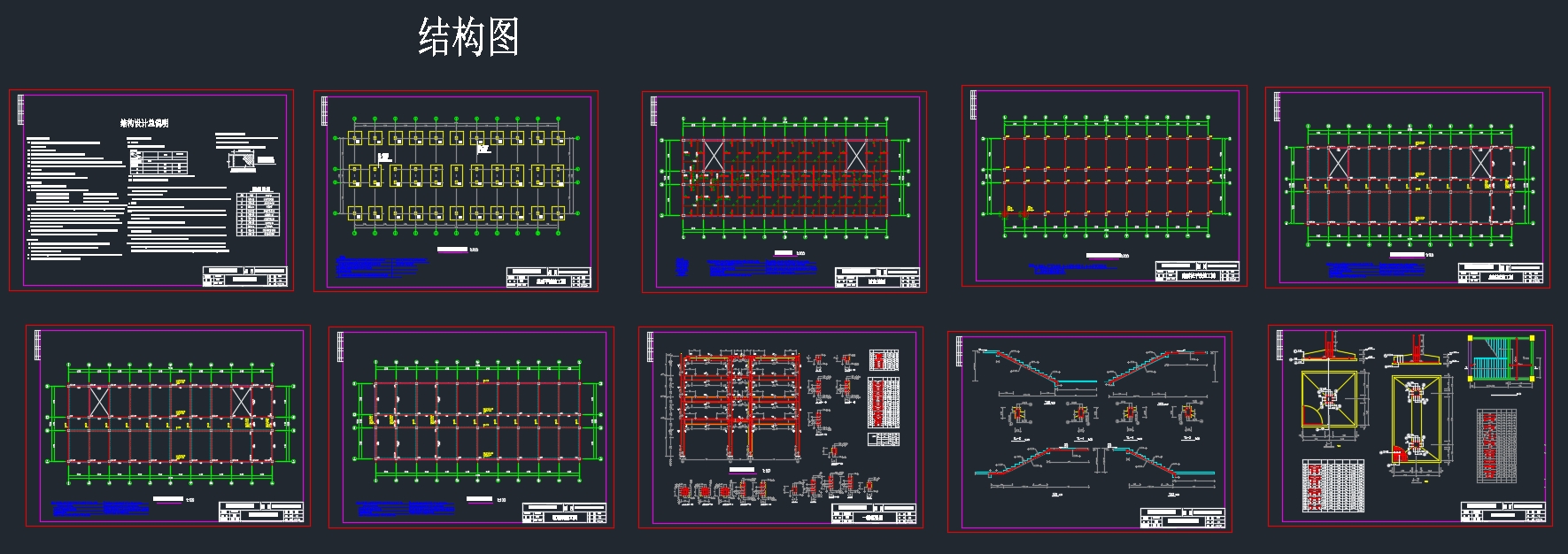

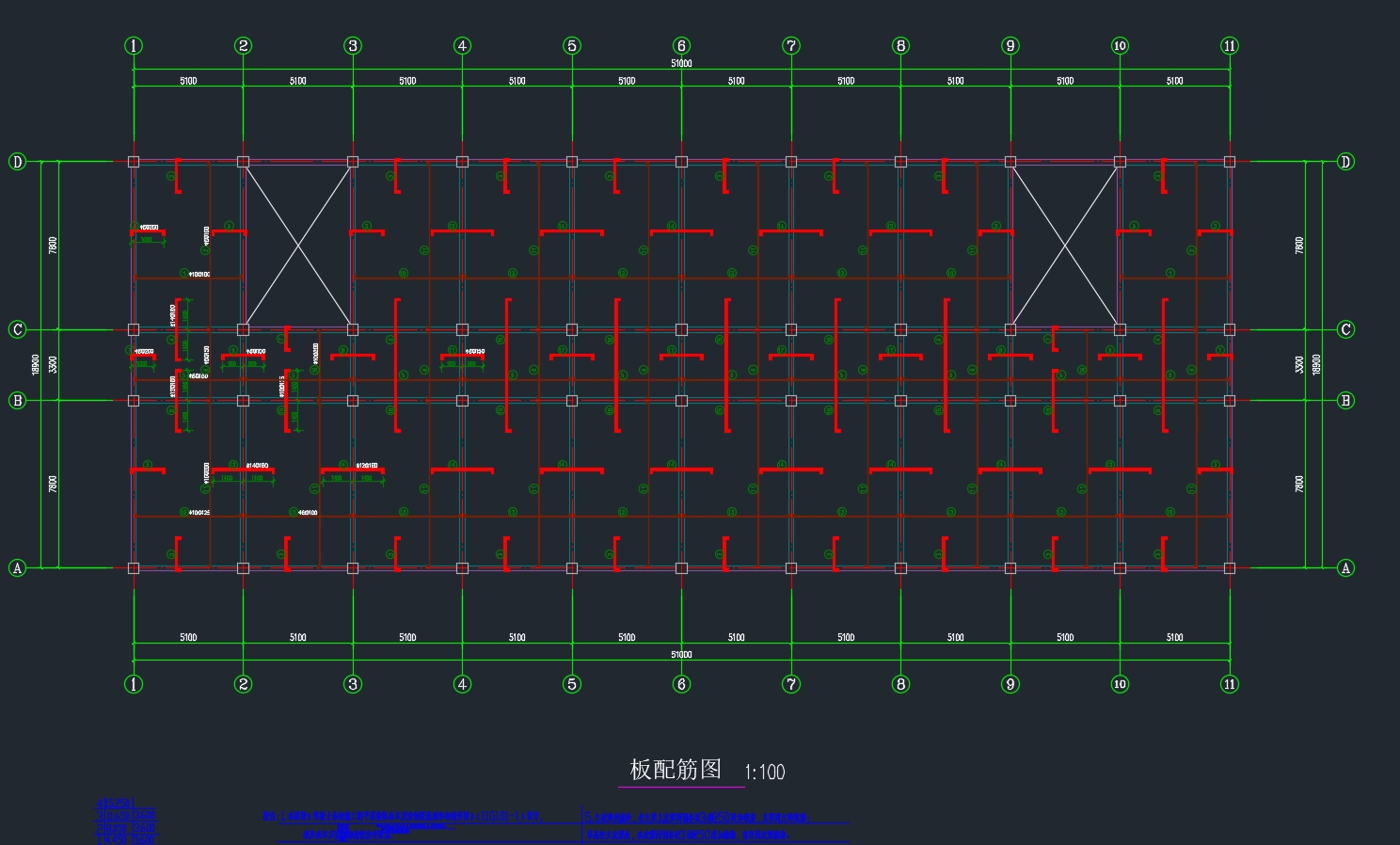

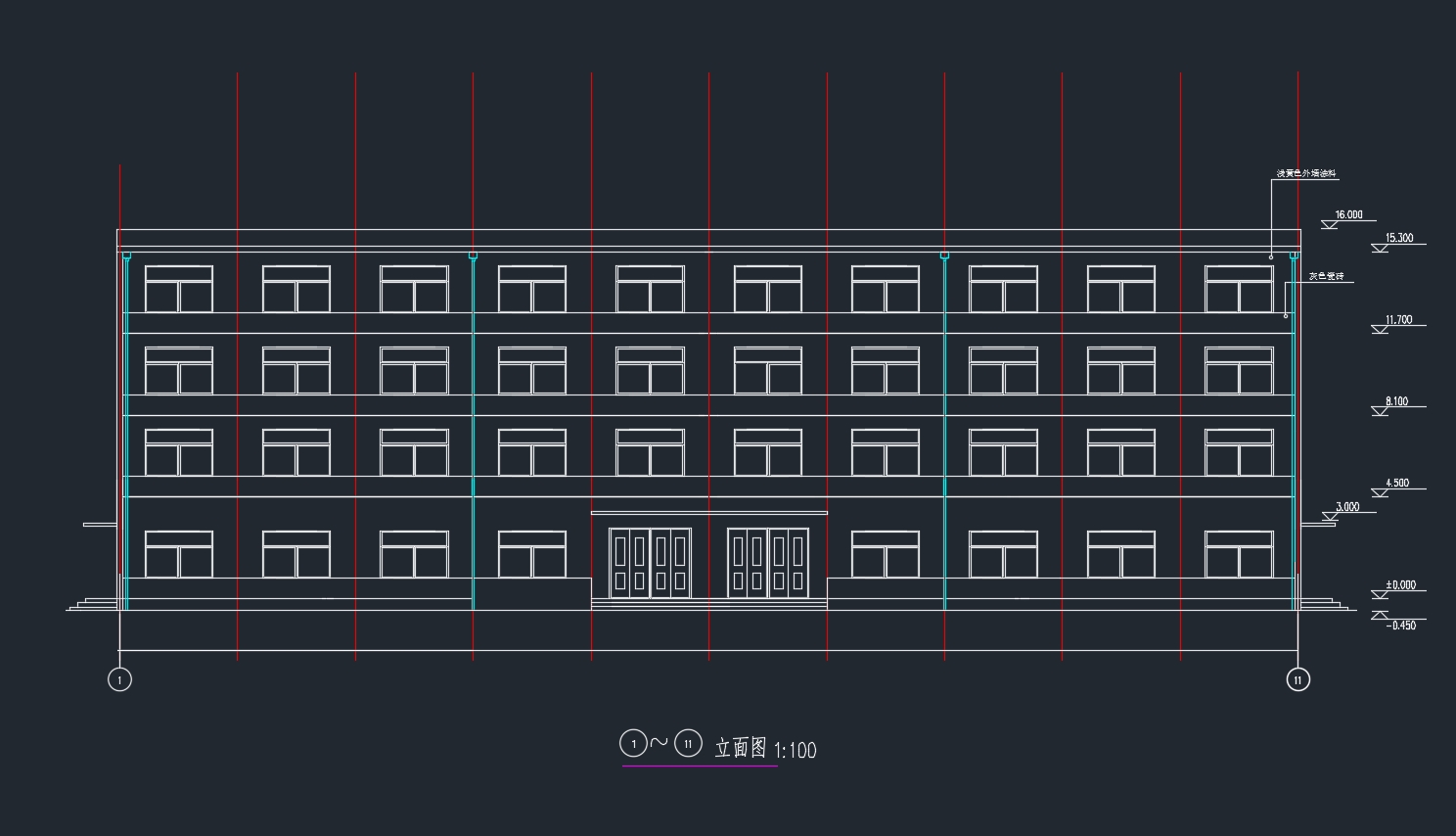

四层3856m2某政府部门综合办公楼设计(含建筑结构图)(任务书,开题报告,外文翻译,论文计算书10000字,CAD建筑图8张,CAD结构图9张)
摘  要
本工程为某政府部门综合办公楼设计，该楼为四层，总高16米，总建筑面积为3856m2。本设计依据设计要求和原始资料，运用钢筋混凝土、结构力学基本原理及土力学和对材料性质的深刻了解，遵守设计规则，保证建筑结构合理，所有材料的质量和强度合格，工艺良好。
本建筑设计分为三部分：建筑设计、结构设计、基础设计。
建筑设计采取积极措施来增强建筑物的外表强度和坚固性，给人以心理上的安全感。另外，还要有艺术的美感，要有时代气息。
结构体系是钢筋混凝土框架结构，用砌块做填充墙。结构设计是使结构物得到足够的强度、刚度和韧性的过程。结构体系选择后，进行荷载分析和强度分析，同时考虑与建筑经济学的关系，把材料制做安装所需成本、所用时间，以及结构使用期间的维修联系起来。
关键词：办公楼；建筑； 结构

This is a building project located, There are four storys in the building.The general height is 16.000mand building area is 3856 square meters.The design is based on the design requirements, original information, application of mechanics RC, basic principles of structural mechanic, soil mechanics and well knowing material quality, obeying rules of design, ensuring the structures of architecture reasonable, and the quality and intensity of all materials are qualified, and the techniques are the same.

[资料来源：http://Doc163.com]

This architecture design is divided into three parts: architecture design, structural design，foundation design.
Architecture design will adopt available measures to increase constructions’ surface intensity and firmness. It will also give people safe felling on psychological. On the other hand it should be combined with art and the time at present.
 Structural design is a process of making construction structures get enough intensity, stiffness and toughness. After structural system is chosen, carrying out the analysis of load and intensity, at mean time taking into account the associated relation with building economics, combining the time and cost of materials fabricating and fixing, and the maintenance of structure during operation and use period.
Key Words：architecture； structure

1、工程概况
本毕业设计题目“南京某政府部门综合办公楼设计（方案一）”为实际工程应用课题。本工程位于江苏省南京市，为政府办公楼。实际工程的建筑层数为4层，建筑场地平面长宽约52m×20m，底层层高4.5m，其它层3.6m。结构形式为3跨框架结构。建筑结构安全等级为二级，设计使用年限为50年；建筑场地类别为Ⅲ类，地基基础设计等级为丙级；抗震设防烈度为7度(基本地震加速度为 0.15 g)，设计地震分组为第一组。

[资料来源：http://www.doc163.com]

2、工程地质资料
(1)经勘察查明，根据地层的沉积特点和物理力学特性自上而下共可划分为3层，各土层描述如下：
①层：素填土，灰褐色，主要成分为粉质粘土。该层土场地普遍分布。
②层：粉质粘土，褐色、褐黄色。该层土场地普遍分布。
③层: 粉质粘土，棕黄色，坚硬。该层土本次钻探未钻穿。
(2)基础型式及持力层：本工程采用柱下独立基础；基础持力层位于第2层粉质粘土，地基承载力特征值 Fak=220KPa
(3)本工程地下水埋深为10米左右，地下水对钢筋混凝土结构不具侵蚀性。
(4)建筑场地类别:Ⅲ类。
3、气象
（1）基本风压值：    W0 = 0.40 kN/m2
（2）基本雪压值：    S0 = 0.65 kN/m2


[资料来源：Doc163.com]
