三跨六层5832平米镇江市某高校综合服务楼设计(含建筑图结构图)

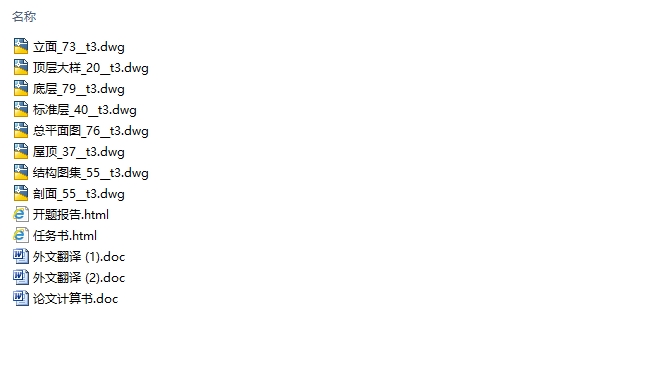

三跨六层5832平米镇江市某高校综合服务楼设计(含建筑图结构图)(任务书,开题报告,外文翻译,论文计算书16000字,CAD图8张)
1.1工程概况

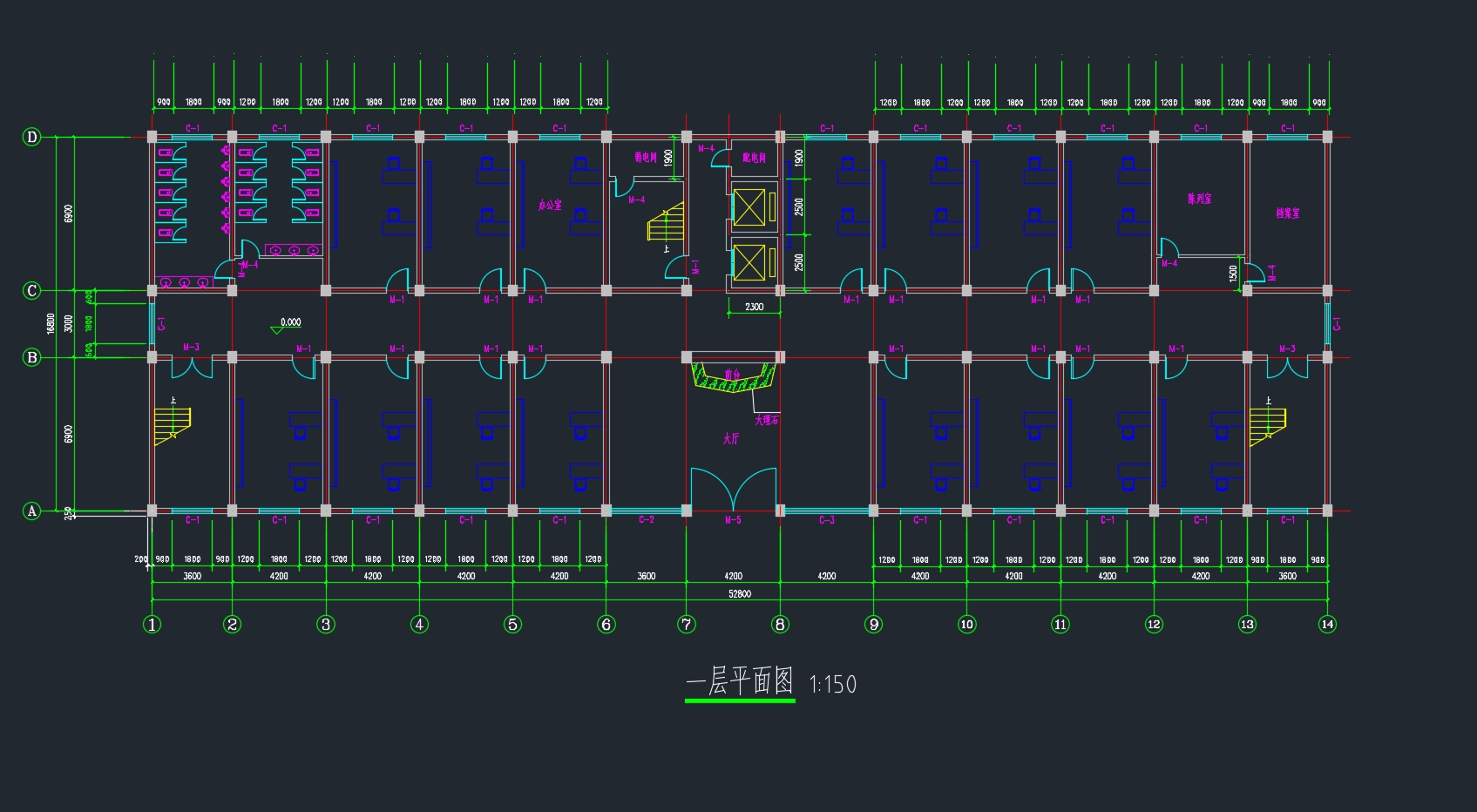

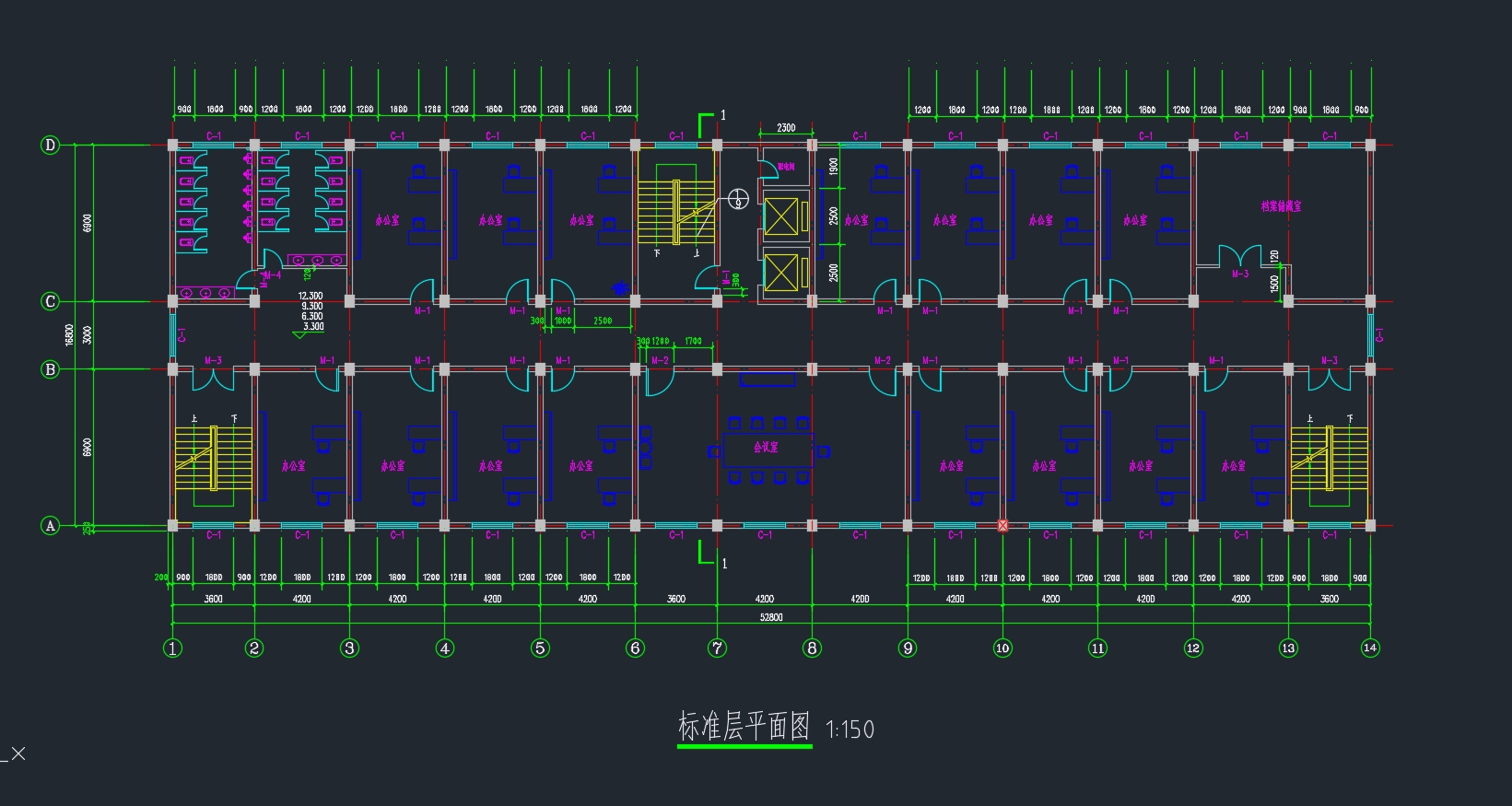

本毕业设计“镇江市某高校综合服务楼设计”为有实际工程应用需求的课题。其工程地点位于江苏省镇江市，抗震设防烈度为7度，设计基本地震加速度值为0.15g，设计地震分组为第一组。建筑场地长宽约54m×17m，建筑面积约5832m2，为三跨六层钢筋混凝土规则框架。根据勘察报告，工程场地Ⅱ类，采用柱下独立基础，建筑设计宜考虑电梯间。标准层平面及剖面简图见图1-1，1-2。
1.2工程地质资料
(1)经勘察查明，根据地层的沉积特点和物理力学特性自上而下共可划分为3层，各土层描述如下：
①层：素填土，灰褐色，主要成分为粉质粘土。该层土场地普遍分布，约0.5m厚。
②层：中密卵石。该层土场地普遍分布，约5.2m厚。
③层：密卵石，该层土本次钻探未钻穿。
(2)基础型式及持力层：本工程采用桩基础；基础持力层位于第3层密卵石，地基承载力特征值 Fak=260KPa
(3)本工程地下水埋深为10米左右，地下水对钢筋混凝土结构不具侵蚀性。
(4)建筑场地类别:Ⅱ类(特征周期0.45s)。

[资料来源：Doc163.com]

1.3荷载资料
办公楼办公室楼面活荷载标准值：2.0kN/m2
走廊楼面活荷载标准值：2.5kN/m2
楼梯间活荷载标准值：3.5 kN/m2
不上人屋面活荷载标准值：0.7 kN/m2
雪荷载标准值：3.5kN/m2
本工程不考虑风荷载影响。
  [资料来源：http://Doc163.com]

目  录
第一章 结构选型与布置    1
1.1工程概况    1
1.2工程地质资料    1
1.3荷载资料    1
1.4建筑构造    2
第二章 确定计算简图    4
2.1 确定计算简图    4
2.2 梁柱截面尺寸    4
2.3材料强度等级    4
2.4荷载计算    5
第三章 框架内力计算    12
3.1恒载作用下的框架内力    12

3.2活载作用下框架内力    17
3.3地震作用下横向框架的内力计算    21
第四章 框架内力组合    27
4.1弯矩条幅    27
4.2内力组合    28
第五章 框架梁柱截面设计    36
第六章 楼梯结构计算    49
6.1梯段板计算    49
6.2休息平台板计算    50
6.3梯段梁计算    51
第七章 现浇楼面板设计    52
7.1跨中最大弯矩    52
7.2支座中点最大弯矩    53
第八章 基础设计    54
8.1边柱计算    54
8.2中柱计算    56
附录 PKPM框架计算数据图
