五层5600平米江苏省某教学楼设计(含建筑图结构图)

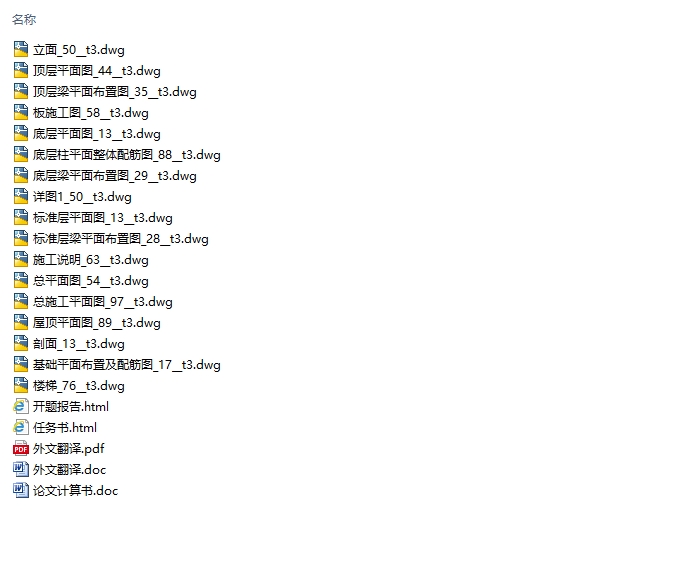

五层5600平米江苏省某教学楼设计(含建筑图结构图)(任务书,开题报告,外文翻译,论文计算书20000字,CAD建筑图9张,CAD结构图6张)
摘    要
根据建筑方案图，本工程结构为五层现浇钢筋混凝土多层框架结构，，建筑面积约3888m2。设计使用年限为50年；结构安全等级为二级；抗震设防烈度为7度；设计基本地震加速度值为0.1g，第一组；框架的抗震等级为二级；采用独立基础，地基基础设计等级丙级；建筑室内外高差500mm，室外标高即为现有自然地面标高。
根据建筑设计和结构承重、抗震方面的要求以及场地地质条件，合理地进行结构选型和结构整体布置，确定各种结构构件的尺寸，选取一榀主要横向结构框架进行结构设计计算，用计算结构力学程序对该榀结构框架进行电算与手算结果进行对比分析；完成楼梯设计和基础设计；用PKPM软件对整栋框架结构进行SATWE电算；绘制出相关建筑和结构施工图。
通过本模拟设计，可使学生综合土木工程专业各课程的知识，了解建筑设计方法，熟悉结构设计与分析过程。
关键词：弯矩；剪力；配筋；抗震

Abstract
According to the construction program plans, the project structure for the five-situ reinforced concrete frame structure, construction area of about 3888m2. Design life of 50 years; structural safety class two; seismic intensity of 7 degrees; basic design earthquake acceleration is 0.1g, the first group; framework seismic rating of two; using an independent foundation, foundation design grade C; architectural interior height 500mm, outdoor elevation is existing natural ground elevation.

According to architectural design and structural loading, seismic requirements and site geological conditions, a reasonable structural selection and the overall layout of the structure to determine the dimensions of various structural members, select a transverse specimens of the main structural framework for structural design calculations, with the calculated structure structural mechanics framework program of the specimens of Computing and hand calculated results were analyzed; complete staircase design and basic design; PKPM software used throughout the frame structure SATWE Computing; draw up the relevant architectural and structural drawings.
Through this simulation designed to allow students to various courses in Civil Engineering comprehensive knowledge and understanding of architectural design, familiar with structural design and analysis process.
Keywords: moment; shear; reinforcement; seismic

1.1、基本概况
根据建筑方案图，本工程结构为五层现浇钢筋混凝土多层框架结构，，建筑面积约5600m2。设计使用年限为50年；结构安全等级为二级；抗震设防烈度为7度；设计基本地震加速度值为0.1g，第一组；框架的抗震等级为二级；采用独立基础，地基基础设计等级丙级；建筑室内外高差500mm，室外标高即为现有自然地面标高。

[资料来源：http://Doc163.com]

1.2、工程地质条件
（1）岩土工程勘察报告由某建筑设计院提供，根据勘测报告，拟建场地地势平坦，表面为杂填土，以下粉质粘土及粘土；无液化土层分布，稳定地下水位埋深1.65-2.14m，对钢筋混凝土无侵蚀性。
（2）基础形式：根据场地工程地质特征及拟建建筑物结构荷载特征，建议采用柱下钢筋混凝土独立基础，以○2层粉质粘土作为持力层。
（3）详细勘查情况见本任务书资料。
1.3、主体结构工程和装饰工程
采用现浇混凝土框架结构，肋梁楼盖。混凝土强度等级为C30，箍筋采用HPB400级，受力钢筋采用HRB400级钢筋。
内外墙均采用加气混凝土砌块，厚度200mm，重量参见最新《结构荷载设计规范》。需根据建筑设计和结构承重、抗震方面的要求及场地地质条件，合理地进行结构选型和结构整体布置，统一构件编号及各种结构构件的定位尺寸，绘制出结构布置图。
  [来源：http://Doc163.com]

目录
第1章  设计资料及要求    4
1.1、基本概况    4
1.2、工程地质条件    4
1.4、毕业设计任务内容    4
1.4.1、毕业设计的意义    4
1.4.2、毕业设计的主要内容    5 [版权所有：http://DOC163.com]
第2章 框架结构布置及计算简图    5
.1梁、柱截面尺寸    5
2.2材料强度等级    6
2.3计算简图    6
2.4．荷载计算    7
2.4.1屋面横梁竖向线荷载标准值    7
2.4.2楼面横梁竖向线荷载标准值    9
2.4.3屋面框架节点集中荷载标准值    10
2.4.4楼面框架节点集中荷载标准值    10
2.5风荷载    11
2.6地震作用    13
2.6.1建筑物总重力荷载代表值Gi的计算    13
2.6.5地震作用计算    14
2.6.7地震作用计算    16
3.1恒载作用下的框架内力计算    18
3.1.1弯矩分配系数    18
3.1.2杆件固端弯矩    19
3.2活载作用下的框架内力    27
3.2.1梁固端弯矩    27
3.2.2 本工程考虑如下最不利组合    27
3.2.3内力计算    29

3.3风荷载作用下横向框架的内力计算    34
3.3.1 水平荷载作用下框架层间剪力如图所示    34
3.3.4 计算风荷载作用下的梁端、跨中弯矩及柱轴力，计算过程及结果见下表3-11    36
3.4地震作用下横向框架的内力计算    38
3.4.1 0.5（雪+活）中合理荷载作用下横向框架内力计算    38
3.4.2 地震作用下横向框架的内力计算    44
第四章  框架内力组合    49
第五章    框架梁柱截面设计    60
第6章     楼梯设计    84
6.1 梯段板计算    84
6.1.1  荷载计算    84
6.1.2 内力计算    85
6.1.3 配筋计算    85
6.2.1荷载计算    85
6.2.3  配筋计算    85
6.3   梯段梁TL1计算    86
6.3.1  荷载计算    86
6.3.2  内力计算    86 [来源：http://www.doc163.com]
6.3.3  配筋计算    86
第七章    现浇楼面板设计    87
7.2.1  跨中最大弯矩    87
7.2.2  求支座中点最大弯矩    87
7.2.3   A区格    88
    7.2.4   E区格    89

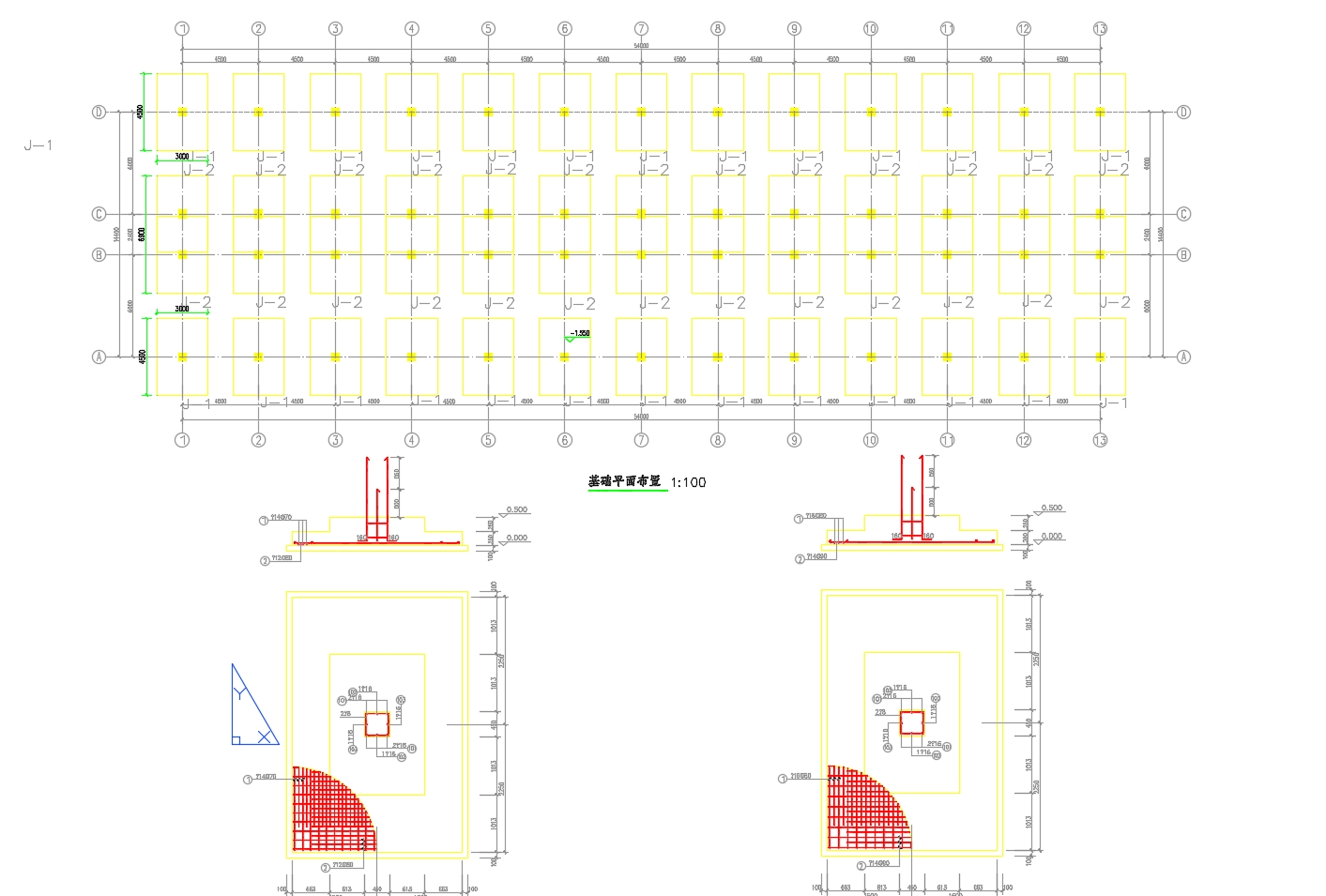

第8章   基础设计    91
8.1 修正后的地基承载力特征值    91
8.2确定基础底面积（A柱、D柱）    91
8.2.1  估算基底地面尺寸    92
8.2.2验算基底地基承载力    92
8.2.3验算基础高度    94
8.2.4基础底板配筋    94
8.3确定基础的底面积（B柱、C柱）    95
8.3.1  估算基底地面尺寸    95
8.3.2  验算基底地基承载力    95
9.3.3验算基础高度    96
8.3.4基础底板配筋    97 [资料来源：http://doc163.com]
