四层2800平米南京创业产业园办公楼设计(含建筑图结构图)

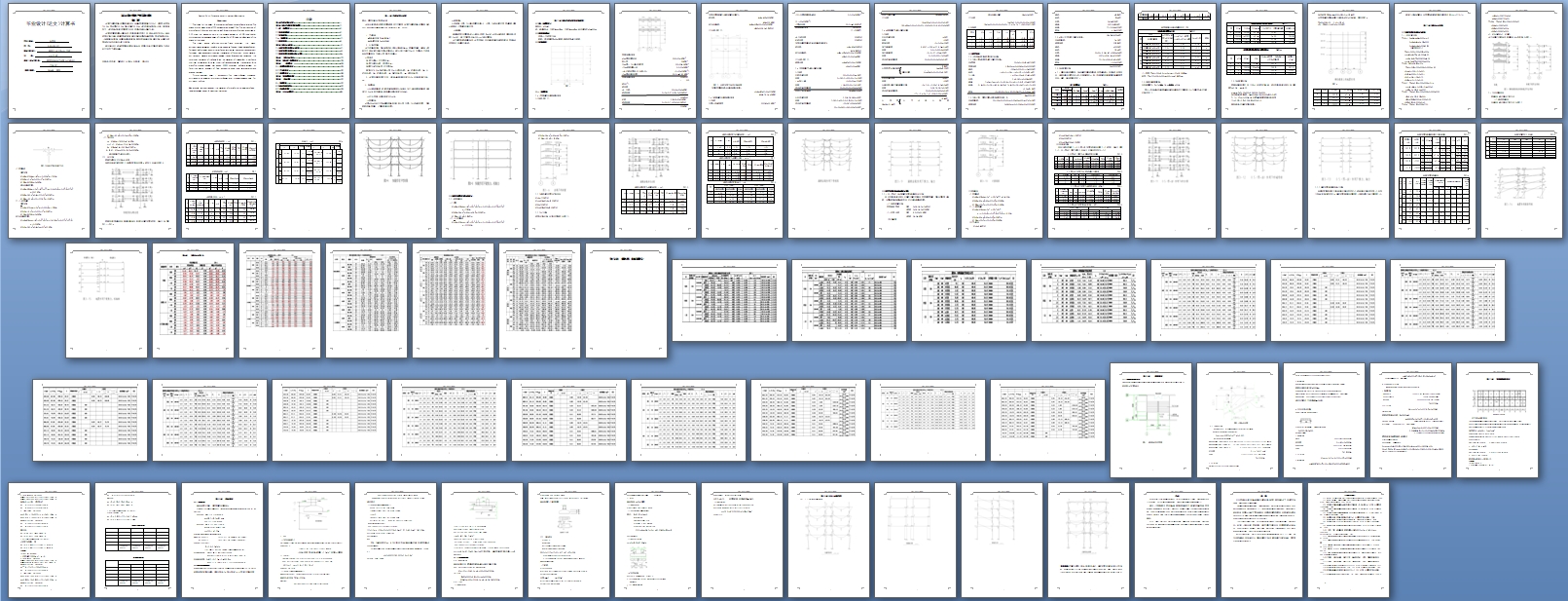

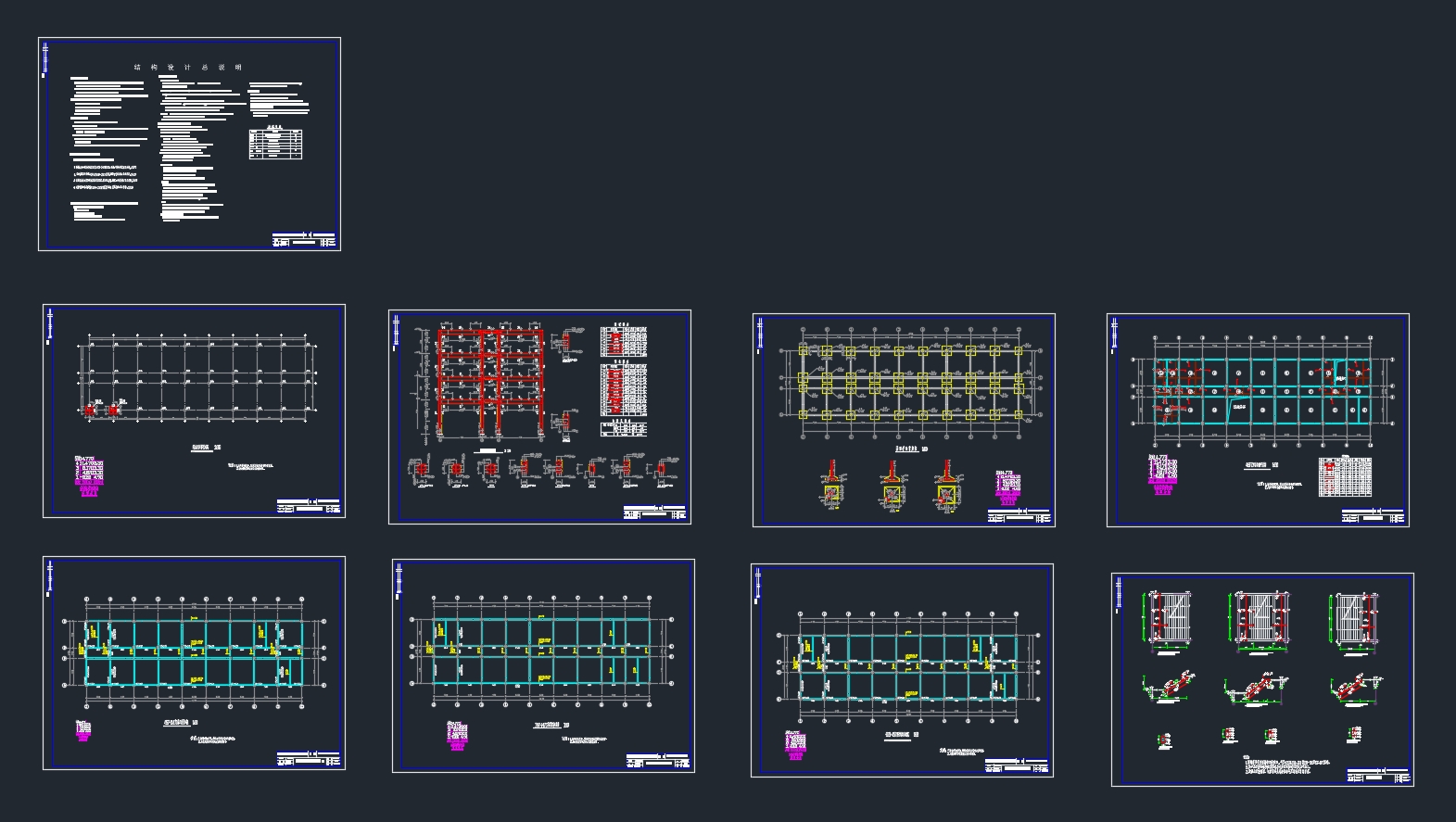

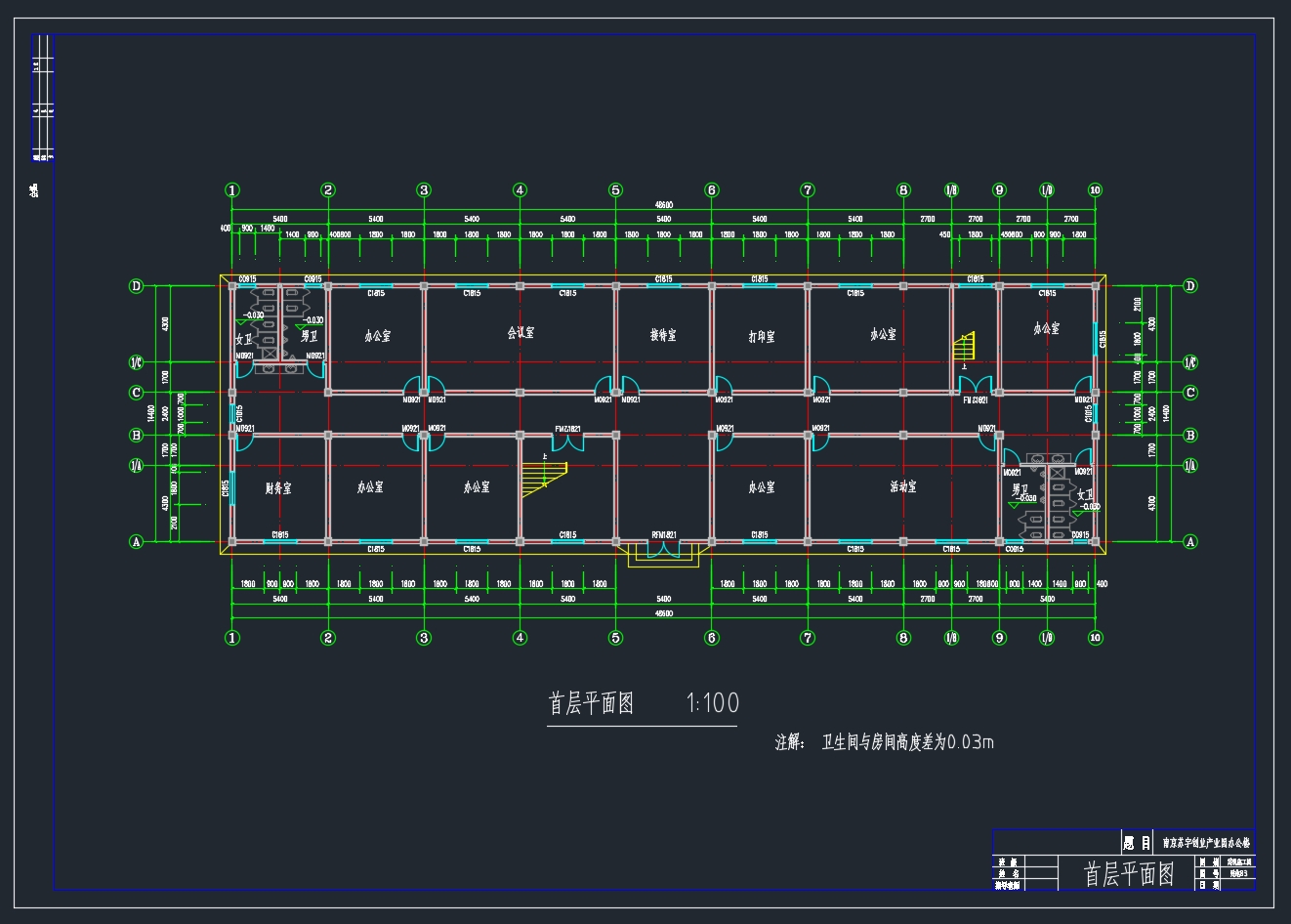

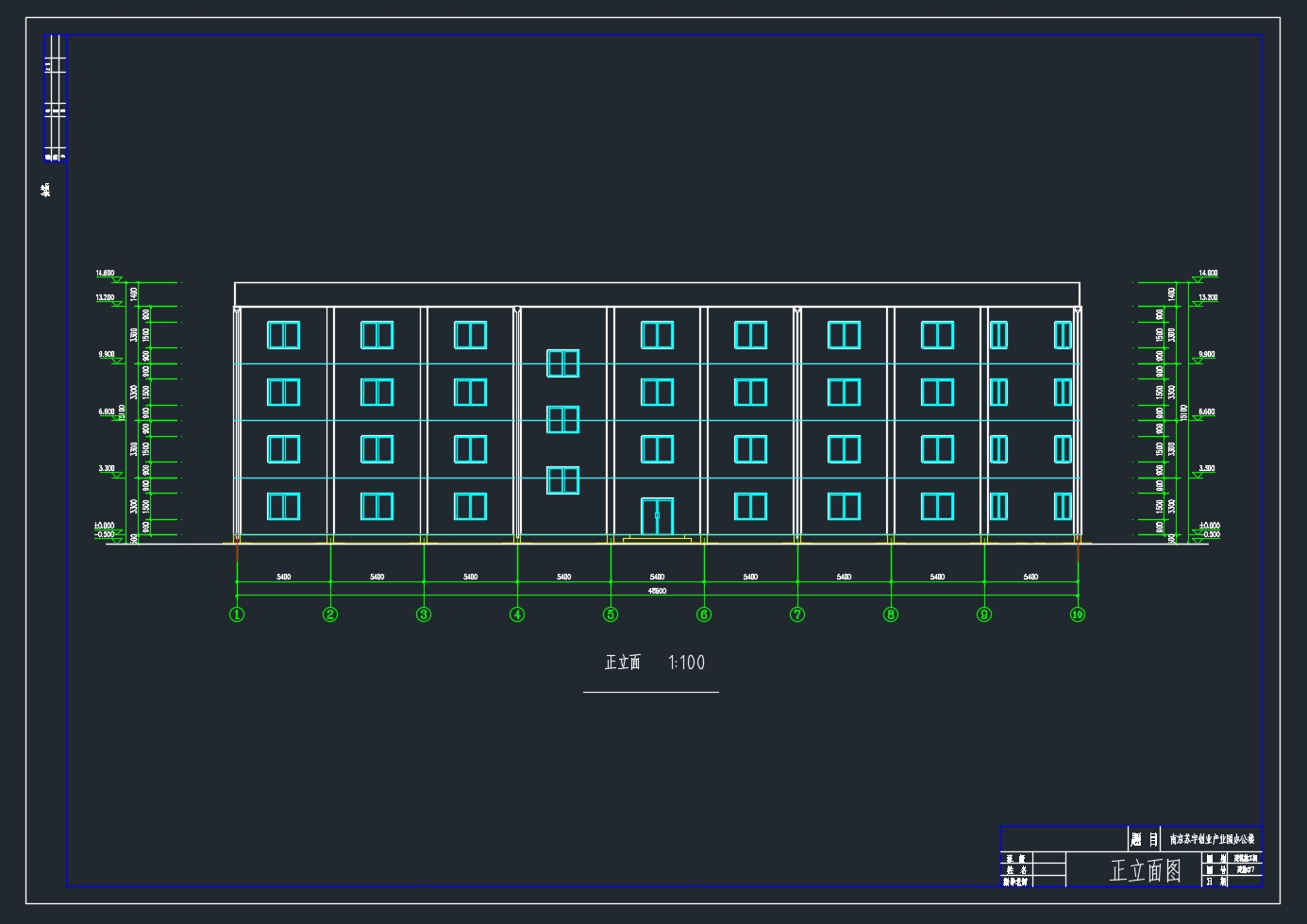

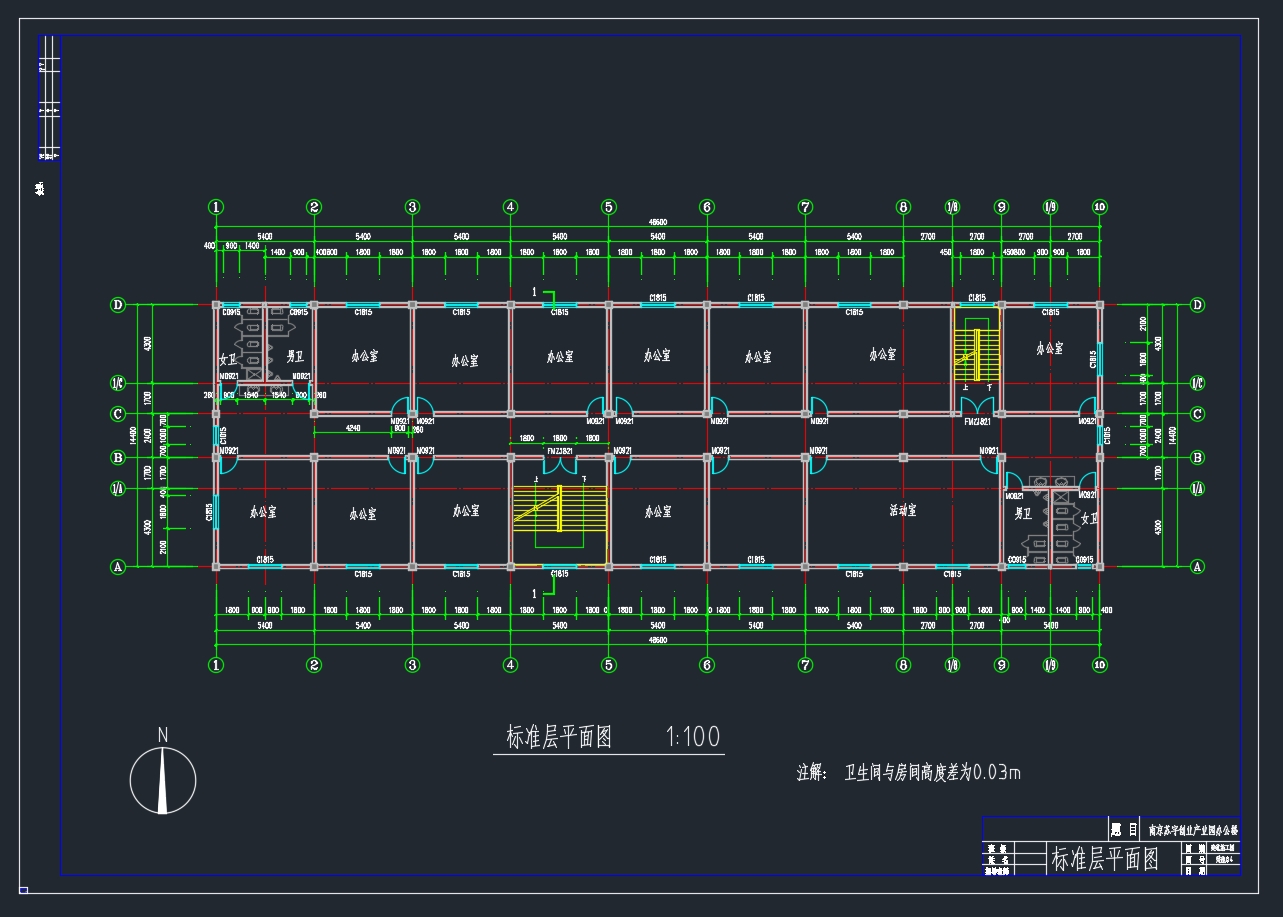

四层2800平米南京创业产业园办公楼设计(含建筑图结构图)(开题报告,外文翻译,论文计算书10000字,CAD建筑图8张,CAD结构图8张)
摘  要
   本工程为钢筋混凝土多层框架结构设计。该楼单层建筑面积约为700㎡，共四层。底层高为4.9米，其余层高为3.3米。室内外高差为0.50米，本工程设定相对标高±0.000。在正常情况下，本工程的合理设计使用年限为50年，建筑结构的安全等级为二级。

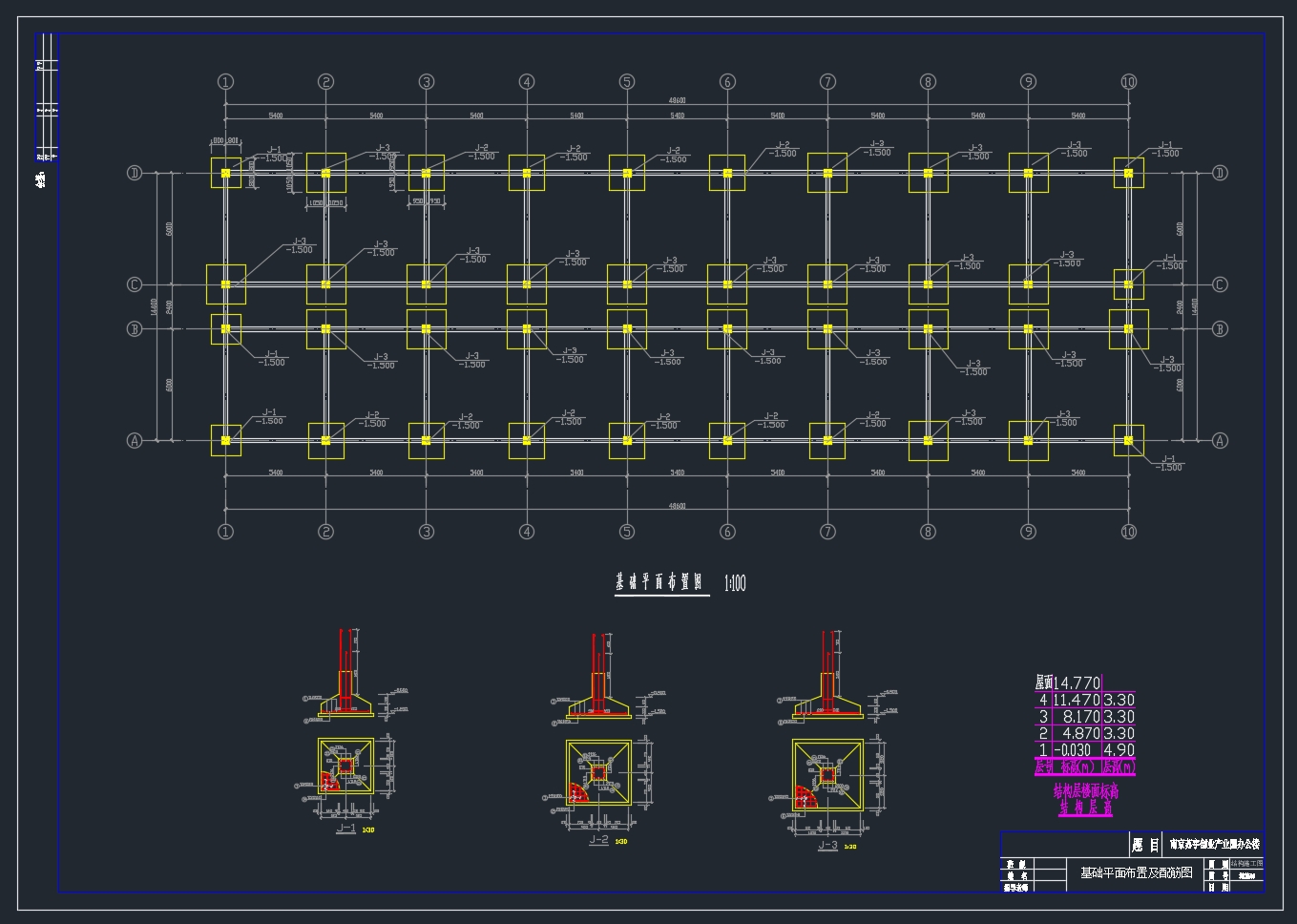

   本工程采用钢筋混凝土框架结构，建筑抗震设防烈度为7度，场地土类别为Ⅱ类土，基础采用柱下独立基础，楼梯采用板式楼梯。结构计算包括手算和电算两部分，其中手算部分包括：一榀框架的结构计算，该框架相邻的楼板计算，框架柱下基础的计算，楼板计算。电算部分采用PKPM结构设计软件进行分析计算。
   通过毕业设计，综合应用四年的所学的专业知识，使我的专业水平得到很大提高，为将来的工作打下了坚实的基础。
关键词：建筑设计，荷载统计，内力组合，抗震设计，构件设计。

Nanjing Su Yu Chuangye industry garden office building
Abstract
    This project is the design of multi-storey reinforced concrete frame structure.The building storey building area of 700 square meters,a total of four .The story alt-itude of ground floor is 4.9meters, and the other are3.3meters.the level of ind-oors and outside is 0.50 meter, this engineering sets up the opposite elevation is ±0.000.Under normal circumstances, the reasonable design of the project life of 50 years, the safety class of the building structure two.

    This project adopts reinforced concrete frame construction, the building anti-ear-thquake establishes to defend strong degree as 7 degree, the site soil classification for class II soil,foundation adopts the rei-nforced concrete pillar descends the independent foundation, stairs adopts plank type stairs. the calculation of Construction  includs calculate with hand and  calculate with machine-readable, the part of calculate with hand include: the construction cal-culation of the frame of ping, the calculation of the close floor in that frame knot-hole, the calculation of the pillar under the frame descends pole , the calculation ofthe stairs;The machine-readable part adopts  PKPM construction software empolder by Constructs science  academy of China proceed the whole three- dimensional sp-ace analysis calculation.
    Through graduation design, I proceeds my four years' profession knowledge sy-nthesize to the application, improve my profession level ,prepare massiness basic  for my work in the future.

[来源：http://www.doc163.com]

Key words:  architectural design;,the calculation of interal force;,the statistical of load,  resistance design ,design of construction component

本毕业设计题目为实际工程应用课题，位于江苏南京，该工程为钢筋混凝土多层框架结构设计，楼板采用现浇钢筋混凝土板。房屋总高14.6米，共4层。
1、气象资料
       基本风压值：Wo=0.40kN/m²
       基本雪压值：So=0.65kN/m²
2、水文地质资料
本工程场地较平坦，室内相对标高0.00室内外高差500mm。根据地质钻探，该场地土质较均匀，场地上部为新生代沉积成因的粉土。地下水位位于地表下3m处，无侵蚀性。工程场地地质情况较好，无液化土层，属于Ⅱ类场地土
土层描述
    第一层为素填土，平均厚度1.3m；
    第二层为粉质粘土层，平均厚度1.1m；
    第三层为中密卵石土层，平均厚度1m；
    再下依次为：2.4m 稍密卵石土层；2.3m 中密卵石土层；1.9m 密实卵石土层；0.9m 中
密卵石土层；2.5m 密实卵石土层；1.0m 稍密卵石土层；1.6m 密实卵石土层。 [资料来源：http://Doc163.com]
3、本工程抗震设防烈度为7度，设计基本地震加速度值为0.10g，设计地震分组为第一组。
  [资料来源：http://doc163.com]

目录
第1章结构选型与布置•••••••••••••••••••••••••••••••••••••••••••••••••••••••••1
第2章 框架结构布置及计算简图••••••••••••••••••••••••••••••••••••••••••••••••3

2.1梁、柱截面尺寸••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••3
2.2材料强度等级••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••3
2.3计算简图••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••3
2.4．荷载计算•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••3
2.5地震作用••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••8
第3章 框架内力计算••••••••••••••••••••••••••••••••••••••••••••••••••••••••••13 [来源：http://Doc163.com]
3.1恒载作用下的框架内力计算••••••••••••••••••••••••••••••••••••••••••••••••••13
3.2活载作用下的框架内力••••••••••••••••••••••••••••••••••••••••••••••••••••••19
3.3地震作用下横向框架的内力计算••••••••••••••••••••••••••••••••••••••••••••••24
第4章   框架内力组合•••••••••••••••••••••••••••••••••••••••••••••••••••••••••33 [资料来源：http://Doc163.com]
第5章  框架梁、柱截面设计••••••••••••••••••••••••••••••••••••••••••••••••••••38
第6章     楼梯设计    •••••••••••••••••••••••••••••••••••••••••••••••••••••••••55
6.1 楼梯梯段斜板设计••••••••••••••••••••••••••••••••••••••••••••••••••••••••••55

[资料来源：www.doc163.com]

6.2 平台板设计••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••57
6.3 楼梯梁设计••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••58
第7章  现浇楼面板设计••••••••••••••••••••••••••••••••••••••••••••••••••••••••59 [资料来源：www.doc163.com]
第8章   基础设计•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••62
8.1 荷载计算••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••62
8.2确定基础底面积•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••62 [资料来源：www.doc163.com]
8.3 基础结构设计••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••65
第9章  PKPM电算结果•••••••••••••••••••••••••••••••••••••••••••••••••••••••••69
