63T-M平头塔式塔式起重机回转机构与驾驶室设计(含CAD图)

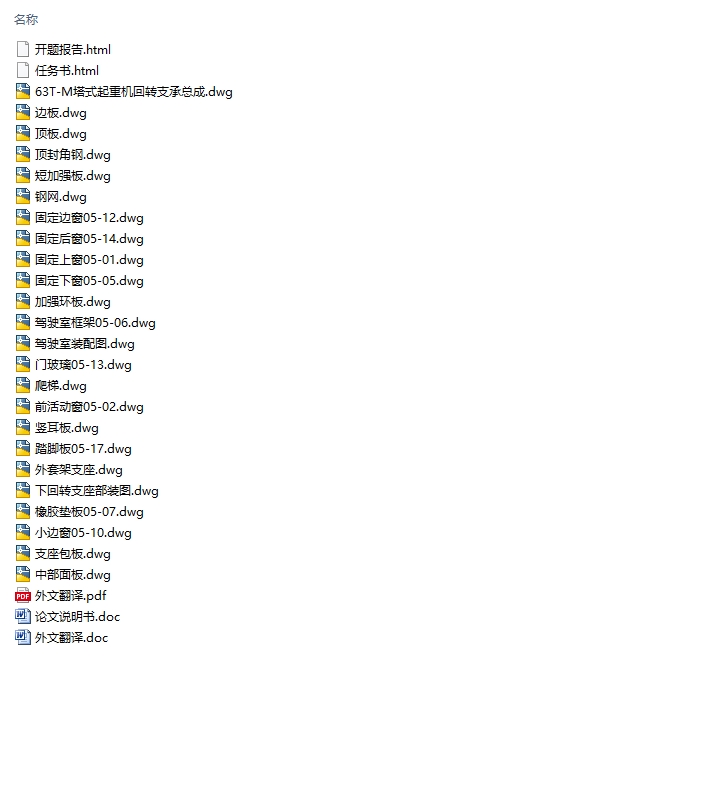

63T-M平头塔式塔式起重机回转机构与驾驶室设计(含CAD图)(任务书,开题报告,外文翻译,论文说明书14000字,CAD图24张)
摘 要
本设计题目是对63T-M平头塔式起重机回转机构的设计,该塔机为水平臂架、小车变幅、上回转自升式多用途塔机。平头塔机没有塔头和拉杆是它最显著的结构特征，这也是平头塔得名的由来。设计内容主要包括回转机构的方案设计、塔身的金属结构计算等。本文首先对平头塔式起重机的发展及现状做出了阐述，并重点介绍了平头塔式起重机的优缺点；然后运用所学专业知识对回转机构进行设计：对塔机的回转机构进行介绍，并对回转机构进行了设计与计算，计算出回转机构的受力情况，并对电动机进行选择。
关键词：平头塔式起重机；回转机构；稳定性

The tower and slewing mechanism of 63T-M flat head tower crane design
ABSTRACT
This design topic is the tower and slewing mechanism of 7010 flat head tower crane design, the machine is the frame, the car horn level arm, turning the jack-up multi-purpose tower. The flat head tower crane does not have the tower and the tension bar is it most remarkable structural feature, this is also the origin which the flat head tower acquires fame. Design content mainly includes the tower and slewing mechanism design, calculation of slewing mechanism of metal structure, etc. This paper first introduces flat head tower crane of development and the present situation of make, and also introduced the crew cut the advantages and disadvantages of tower crane; And then by using their professional knowledge in slewing mechanism design: tower of the slewing mechanism are introduced, and the slewing mechanism to carry on the design and calculation, calculates the stress of the slewing mechanism, and the motor selection; then to the tower to carry on the design: determine the arms of the cross section shape, the internal force calculation sectional characteristic calculation, the stability calculation, designed to meet the requirements of tower; For the last out of the resistance of the tumbling stability link: tower of five kinds of working conditions of tumbling stability checking out, it is concluded that the stability of the tower meet requirements.

Key Words: flat head tower crane；the tower；slewing mechanism；stability

塔机的主要技术参数
额定起重力矩——630kN.m
最大起重量——6t
最大工作幅度——60 m
最小工作幅度——2.5 m
最大起升高度——150m
最大幅度处额定起重量——1t
起升高度——独立40m，附着130m
起升速度——50~100m/min
最低稳定下降速度——≤5m/min
最大回转速度——0.8r/min
变幅速度——30/50m/min
顶升速度——0.4 m/min
工作温度——-20℃~40℃
工作电压——380±%5V
最大工作风压——250N/M2
