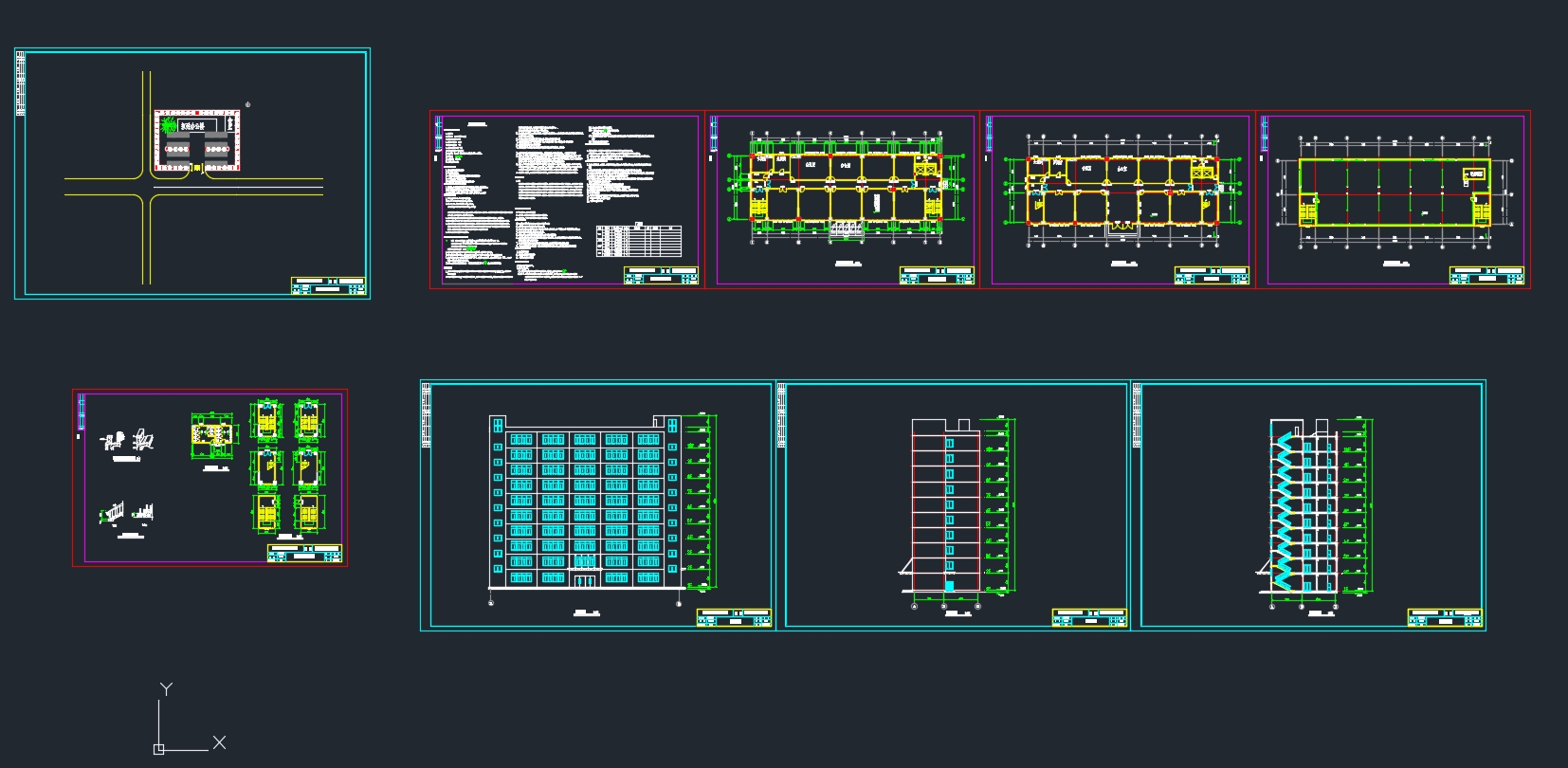

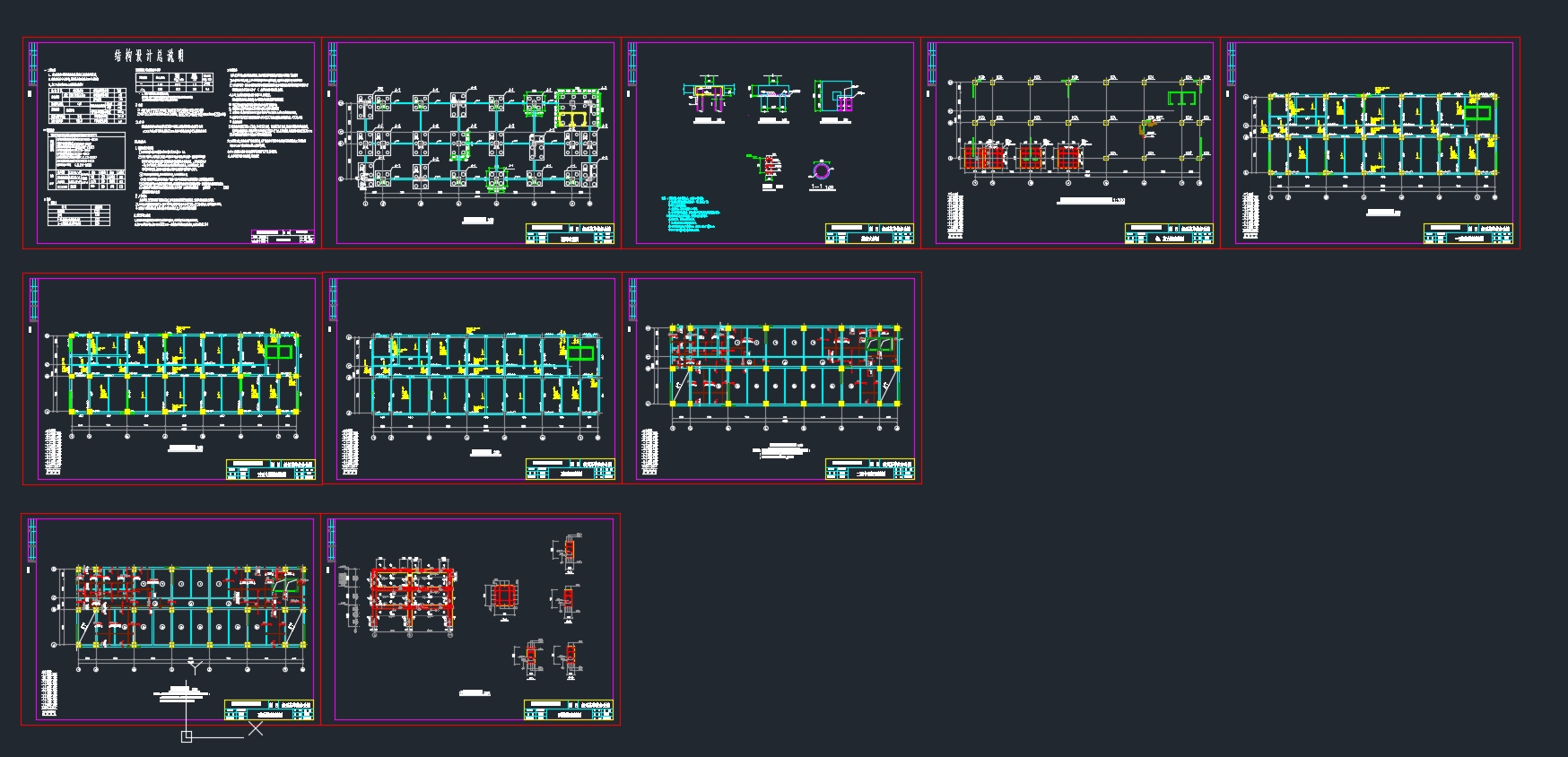

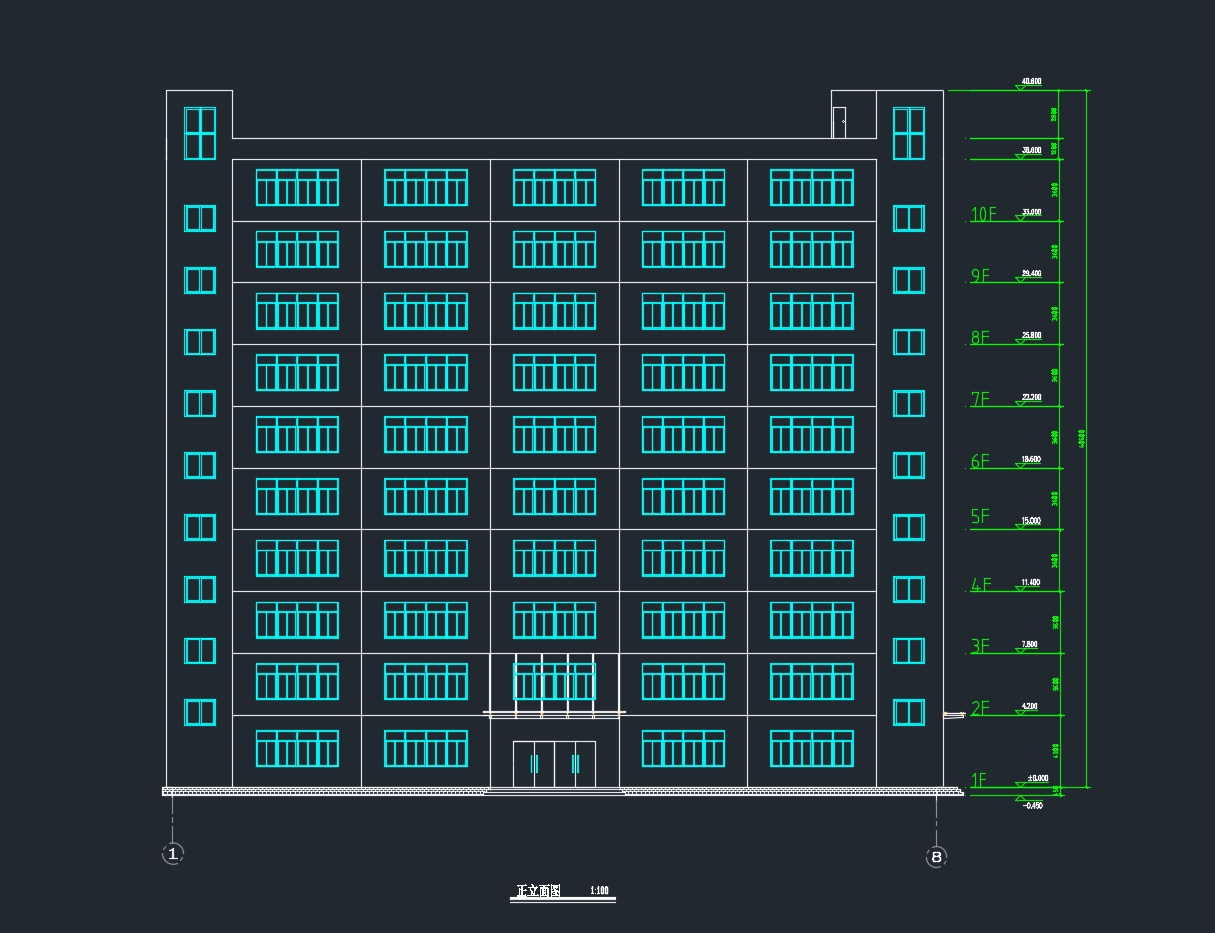

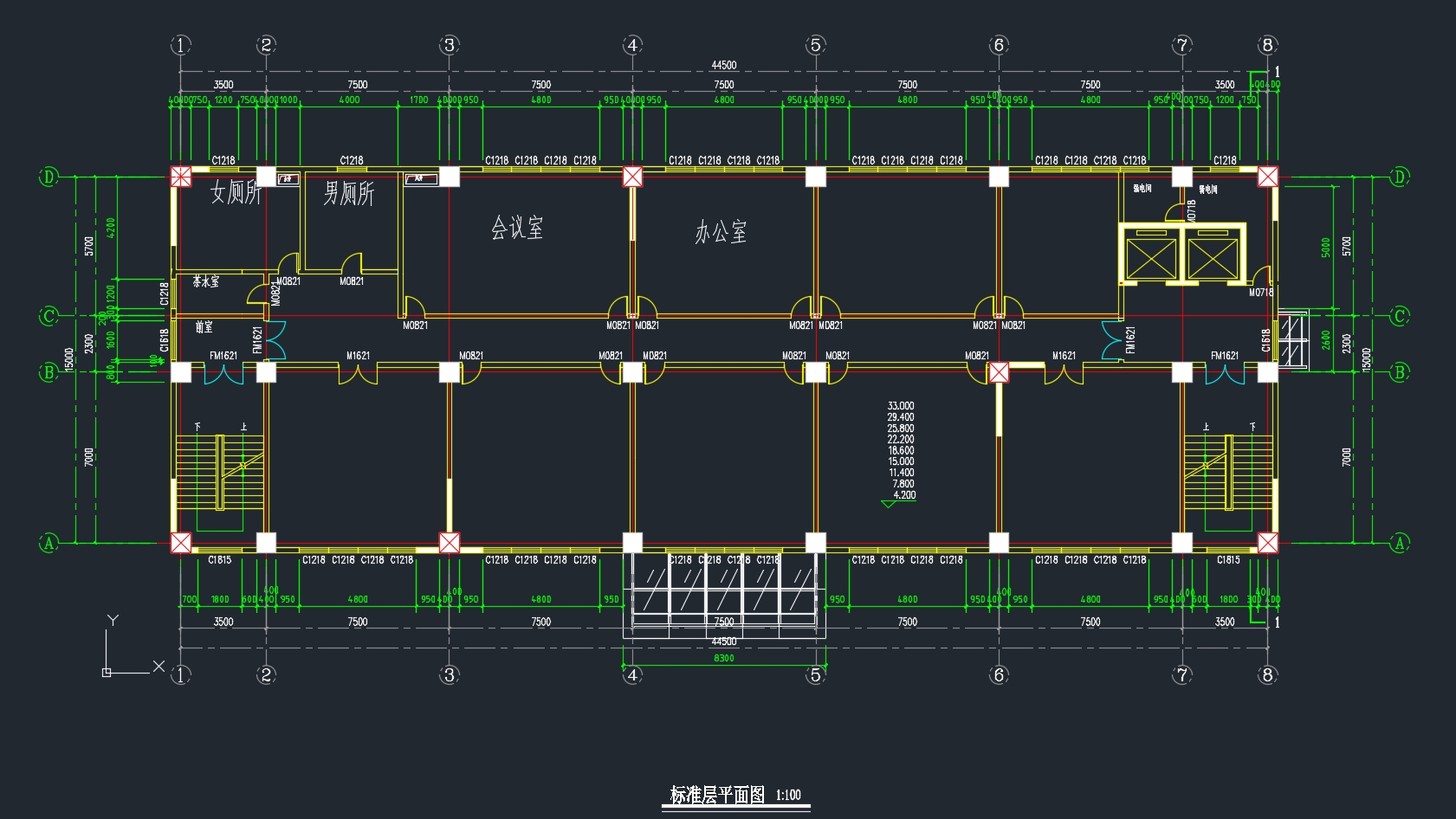

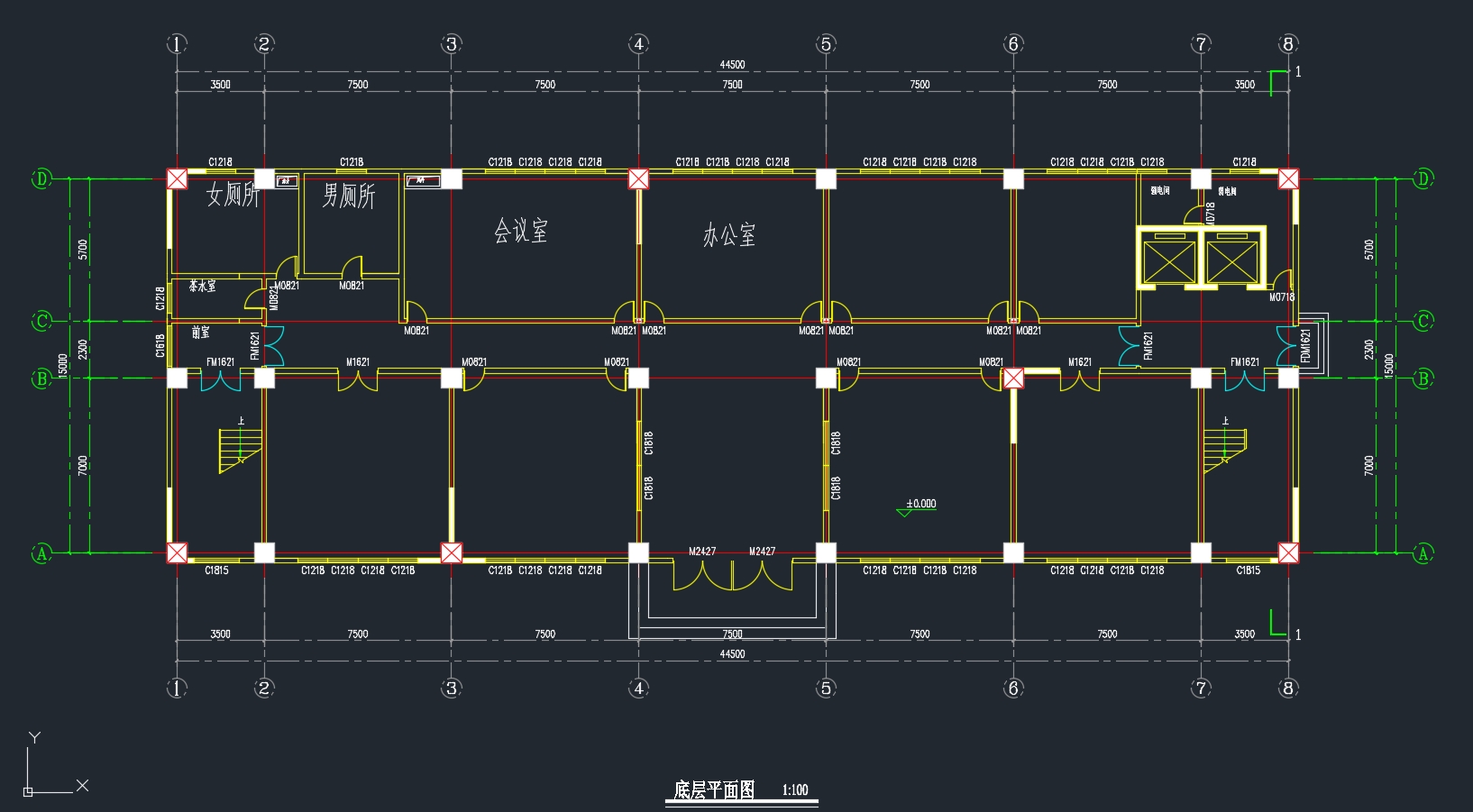

十层7050平米扬州某办公楼框架剪力墙结构设计(含建筑图结构图)(任务书,开题报告,外文翻译,论文计算书22000字,CAD建筑图8张,CAD结构图9张)
摘要
    本工程位于江苏省扬州市，是一幢地上十层的办公楼。用以某事业单位办公，该楼主要功能用途包括：职员办公，会议，接待等。该楼总长44.5m，宽15m,主体高40.6m。其中标准层高3.6m，底层高3.6m.
综合考虑结构安全，经济合理等多方面因素，本楼采用框架剪力墙结构体系，以框架和剪力墙协同工作支撑结构的地震荷载和恒活载。剪力墙厚度通取200mm，楼板厚120mm,柱截面尺寸800*800mm，主梁300*700mm,次梁200*600mm,钢筋用HRB400,混凝土强度等级用C30， 填充墙厚度200mm.
本工程位于江苏省扬州市，抗震设防烈度为7度，设计基本地震加速度为0.15g，抗震设计分组第一组，建筑物场地类别为Ⅲ类。地基基础设计等级为乙级，考虑安全性，经济性，以及对高层建筑的沉降要求，基础采用桩基。用预制钢筋混凝土管桩，施工方法采用静力压桩。
关键词：框架-剪力墙  高层建筑  抗震设计  截面设计

The general situation of the engineering
Abstract
This engineering was located in Yangzhou Jiangsu province. It is a office building which have a main body of ten floors .mostly, it is used for office working and commercial reception also it could be considered as a meeting site. The building has a total length of 40.6 meters , and a width of 15 meters. Environment around there is elegance as well as its sufficient facilities.    [资料来源：http://www.doc163.com]
All these supply a comfortable environment to clerks ,the first floor of the building is 4.2 meters high as well as the others are 3.6.
We adopted the structure of frame-shear wall by the reasons of the safety and economy of structure.

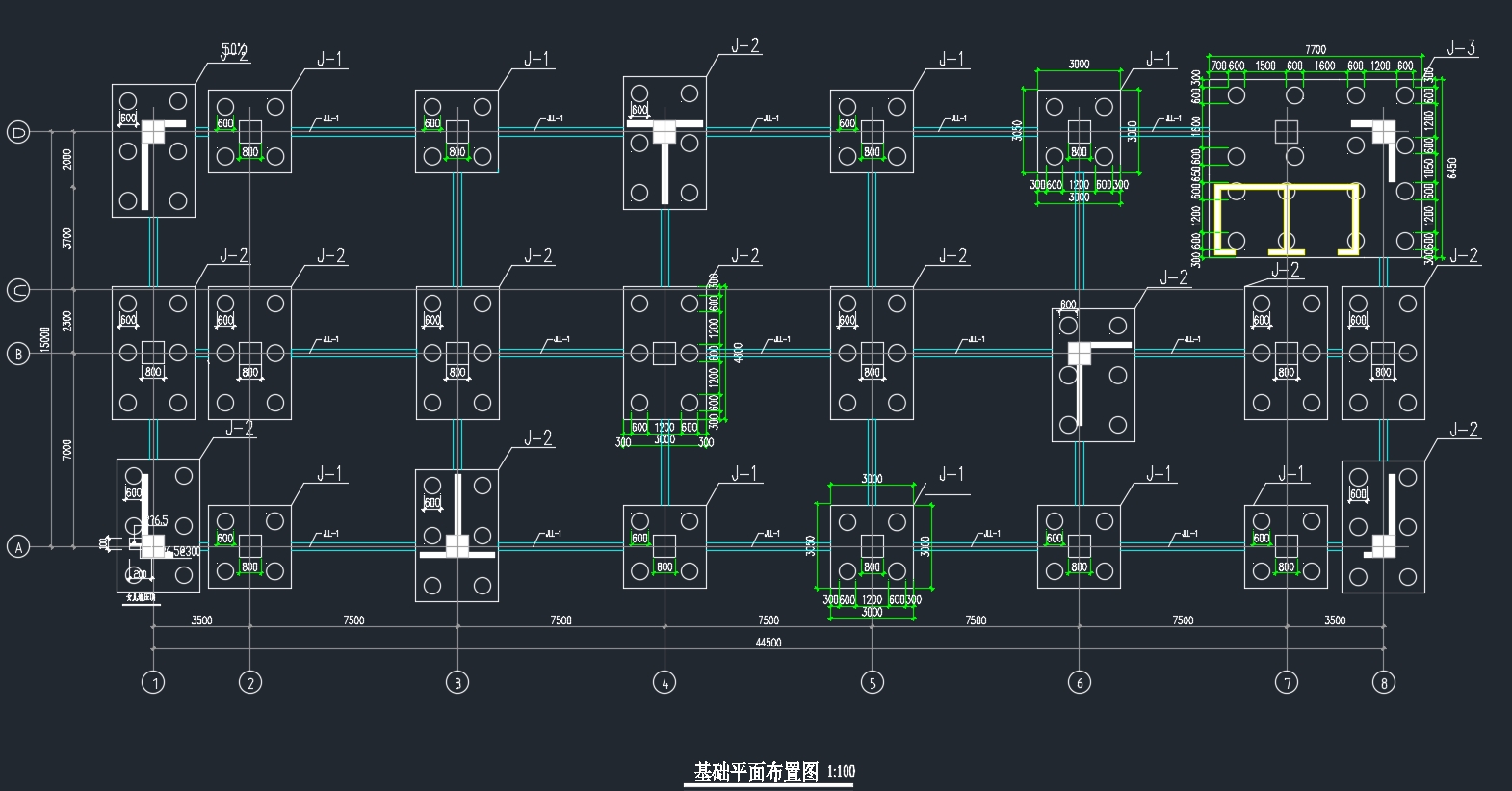

 The detailed disposal of the shear wall is showed by picture below. The thickness of each floor is 200millimeters.and the thickness of the slab is 120millimeters.the size of frame column was defined as 800mm×800mm.the size of frame beam section size 300mm×700mm.the secondary beam section size 200mm×600mm.
The concrete level of the structure all adopt C30.  As for beam and column .all adopt C30 .The reinforcement level is HRB400.
The earthquake fortifying intensity of this engineering is 7 degree ,and the basic earthquake acceleration of the design is 0.15g. the soil of the ground belongs to category III. In the structure stake base is used .in order to enhance overall shake-proofing, the engineering,s all grid board poles are moulded on the spot.


1.1  工程地点及工程概况
     本工程位于江苏省扬州市，为某单位的办公楼，抗震设防烈度为7度，设计基本地震加速度为0.15g, 抗震设计分组为第一组。建筑物场地类别为Ⅲ类。建筑物长45.5m,宽15m，地上10层，建筑面积7050㎡左右，结构体系为一两跨的钢筋混凝土框架剪力墙结构。
1.2  气象资料
  （1）基本风压：0.40kN/m2
  （2）基本雪压：0.35 kN/m2
1.3  工程地质资料
（1）本工程场地较平坦，根据地质钻探，该场地土质较均匀。
（2）地下水位较高，在天然地面下2.0m处，无侵蚀性。
（3）场地无液化土层，场地类别为Ⅲ类。
