六层4179平米沛县某火力发电厂办公楼设计(含建筑图结构图)

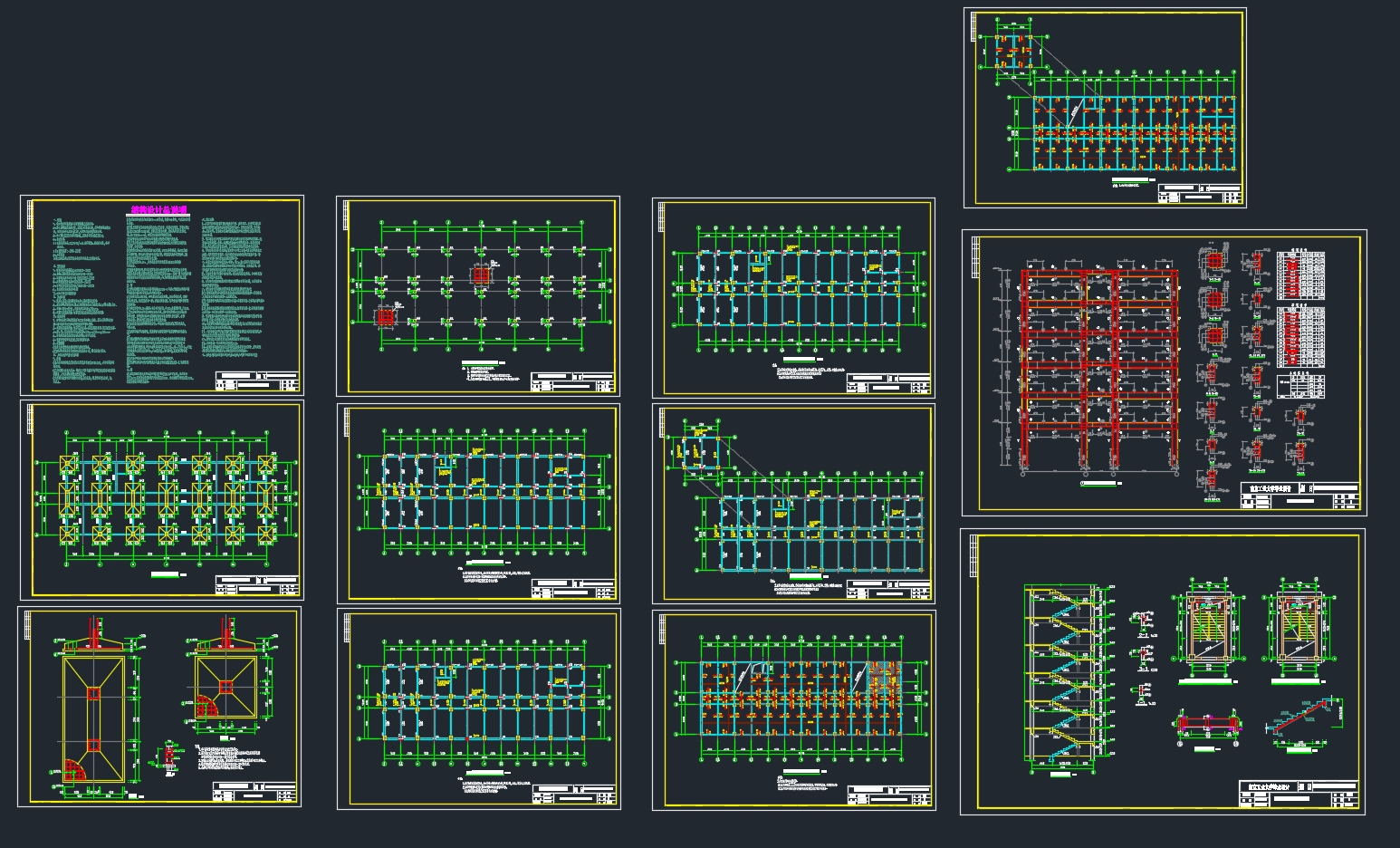

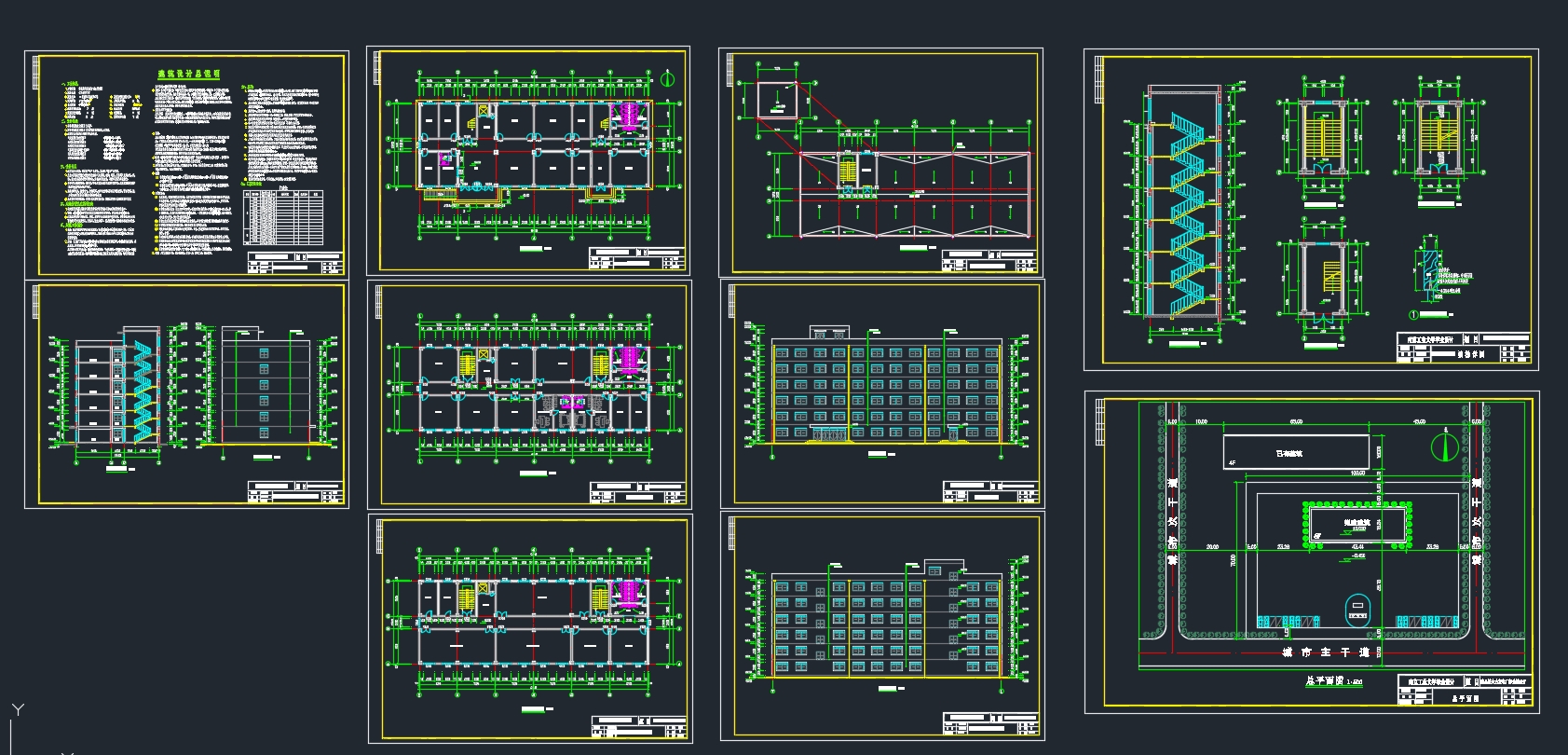

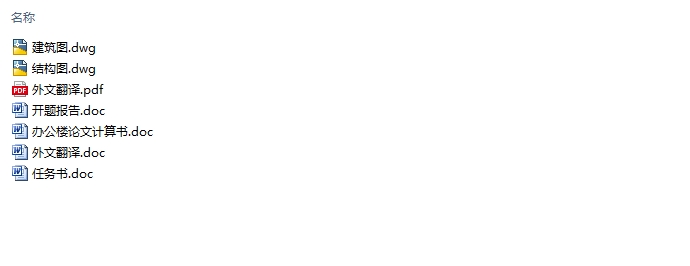

六层4179平米沛县某火力发电厂办公楼设计(含建筑图结构图)(任务书,开题报告,外文翻译,论文计算书16000字,CAD建筑图9张,CAD结构图12张)
摘  要
本工程为沛县某火力发电厂办公楼设计，采用框架结构，主体为6层。本地区抗震设防烈度为7度，设计基本地震加速度值为0.10g；场地类别为2类场地，设计地震分组为第二组，建筑结构的阻尼比取0.05。主导风向为夏季东南风，冬季西北风，基本风压0.35kN/m2，地面粗糙度为B类。楼、屋盖均采用现浇钢筋混凝土结构。
本建筑设计分为：建筑设计、结构设计。

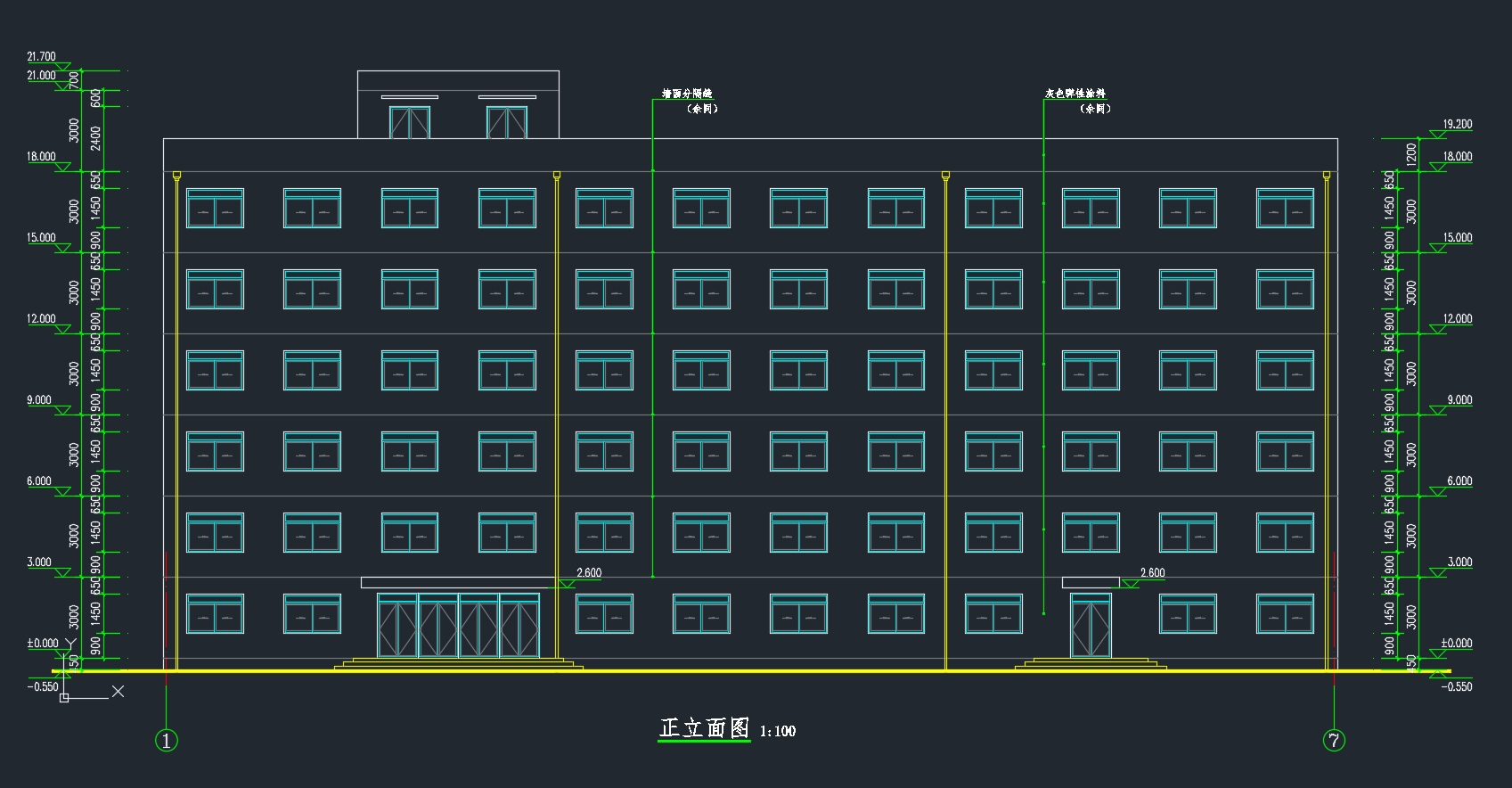

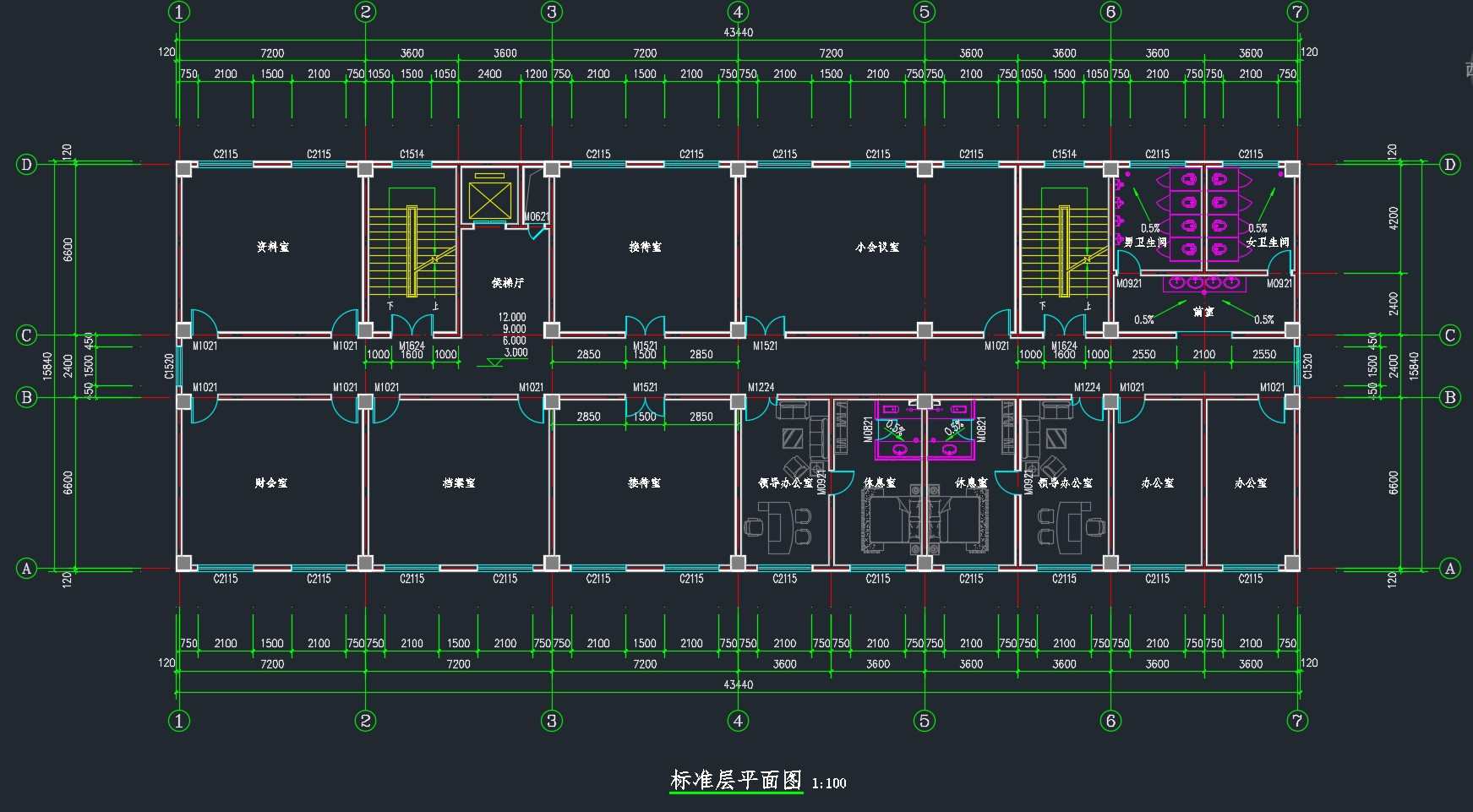

建筑设计是根据建筑的功能和规范，确定建筑的布局，绘制建筑平面图，立面图，剖面图以及一些详图。
结构设计是使结构物得到足够的强度、刚度和韧性的过程。在选择了结构的体系之后，需要完成强度以及荷载的考虑，加上对经济方面的考虑，联系到材料的时间、成本以及维修等诸多方面。
关键词：框架结构；建筑设计；结构设计；内力组合；内力计算

ABSTRACT
This engineering adopts frame structure and its main body is 6 stories. In this region, the seismic fortification intensity is 8 degrees, the value of the basic design seismic acceleration is 0.10g, the classification of site is class II site, the group of the design earthquake is the first group, the damping ratio of the structure is in 0.05. The leading wind direction is to the southeast, the basic wind pressure is 0.35kN/m2, and the roundness of the ground is Class B. This sixth floors’ roof will use cast-in-place reinforced concrete structure.

[来源：http://Doc163.com]

The architectural design is divided into: architectural design, structural design.
The architectural design is according to the building function and specification, determine the construction layout, drawing floor plans, elevations, sections and some details.
Structural design is a process of making construction structures get enough intensity, stiffness and toughness. After structural system is chosen, carrying out the analysis of load and intensity, at mean time taking into account the associated relation with building economics, combining the time and cost of materials fabricating and fixing, and the maintenance of structure during operation and use period.
Keywords: frame structure; architectural design; structure design; the combination of internal force calculation of the internal force

1.1 建筑概况
（1）建筑名称为沛县某火力发电厂办公楼。
（2）建筑组成主要有：

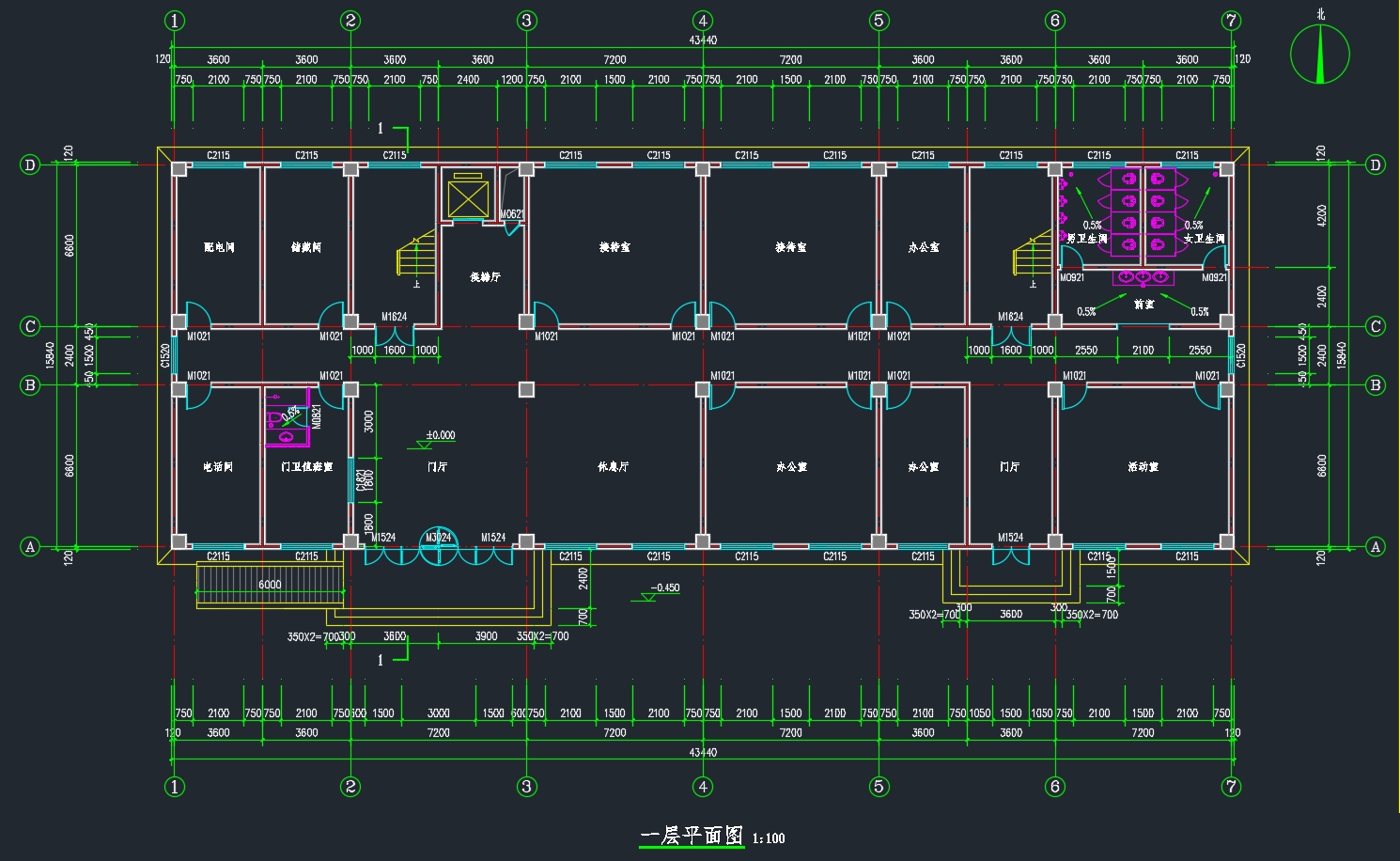

①底层为公共活动部分，设置门厅、接待、休息区、门卫值班、配电间、储藏间等；
②二层为办公部分，设置办公室、办公大厅、会客室、计算机房等；
③三层为主要领导的办公室套间（兼有办公、会客、休息等功能）、接待室、小会议室、档案室、资料室、财会室等；
④四层～六层为党、团活动室、大会议室、健身室、临时休息室等；
⑤其他部分用房，休闲、开水间、卫生间、楼电梯间及走廊等。
（3）设计内容：本工程采用混凝土框架结构，主体结构层数为六层，局部为七层。框架梁、柱及板均为现浇。属于一般建筑物，安全等级为二级，室内外高差为0.55m。设计使用年限为50年。
1.2 工程地质条件
(1) 经勘察查明，根据地层的沉积特点和物理力学特性自上而下共可划分为3层，各土层描述如下：
①层：素填土，灰褐色，主要成分为粉质粘土。该层土场地普遍分布。
②层：粉质粘土，褐色、褐黄色。该层土场地普遍分布。
③层：粉质粘土，棕黄色，坚硬。该层土本次钻探未钻穿。

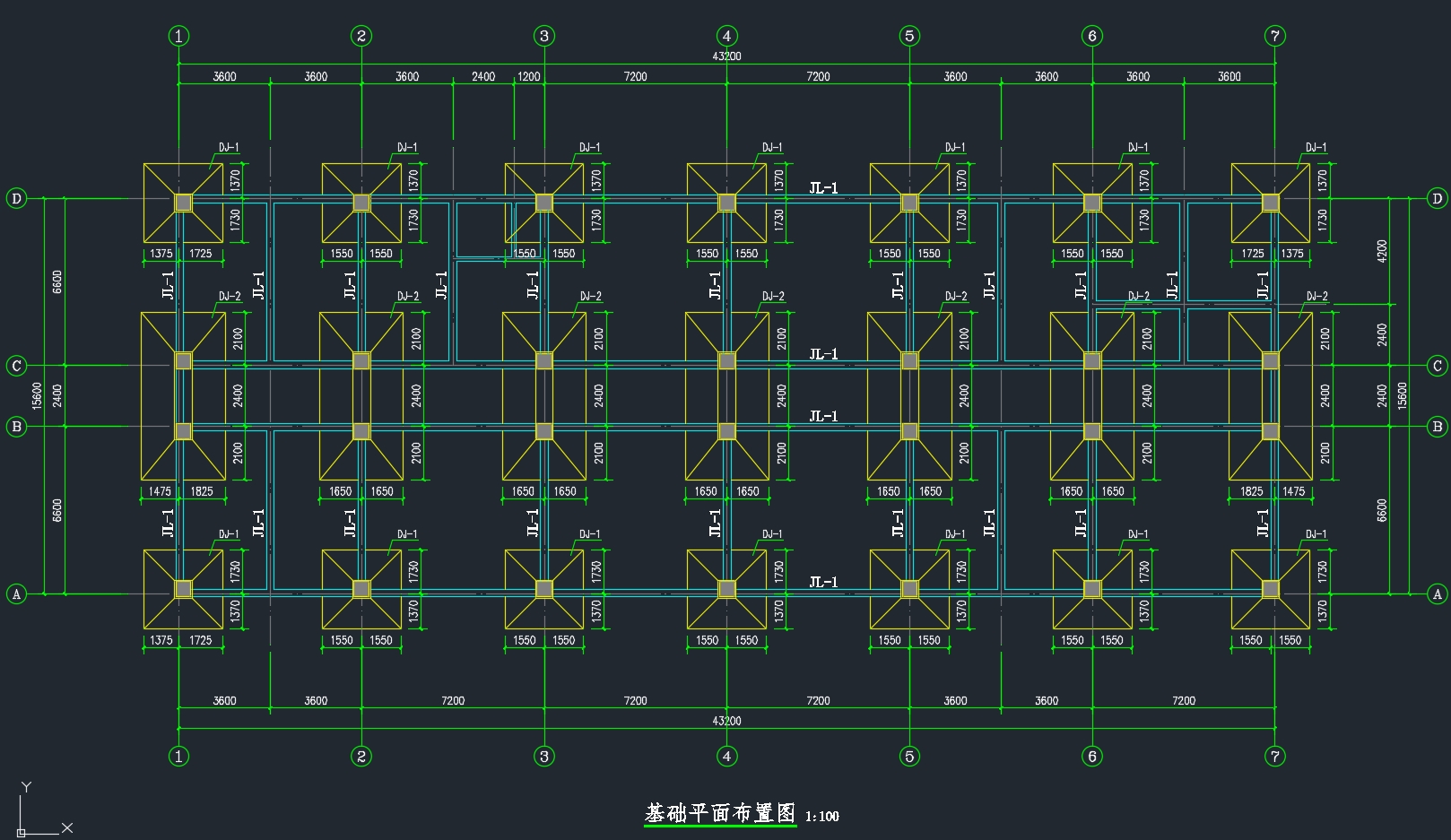

(2) 基础型式及持力层：本工程采用柱下独立基础；基础持力层位于第2层粉质粘土，地基承载力特征值 Fak=220KPa
(3) 本工程地下水埋深为15米左右，地下水对钢筋混凝土结构不具侵蚀性。
(4) 建筑场地类别：Ⅲ类。
1.3 气象资料
全年以东南风为主，北风、东风次之。基本风压：0.35KN/m2，基本雪压：0.35KN/m2。 [来源：http://www.doc163.com]
1.4 抗震设防烈度
建筑物场地处于地震区，抗震设防烈度为7度，设计基本地震加速度值为0.10g，所属的设计地震分组为第二组。地面粗糙度类别：B类，场地类别：III类。


[版权所有：http://DOC163.com]


目    录
摘  要    I
第1章 基本设计资料    1
第2章 结构选型及计算单元确定    3
2.1 结构平面布置图    3
2.2 构件初估    3

[来源：http://Doc163.com]

2.2.1 框架柱截面尺寸选取    3
2.2.2 框架梁截面尺寸选取    4
2.2.3 板厚度尺寸选取    5
2.3 框架计算简图的确定    5
第3章 荷载计算    6
3.1 恒荷载计算    6
3.1.1 屋面均布恒载统计    6
3.1.2 楼面均布恒载统计    7
3.1.3 集中荷载计算    8
3.1.4 荷载示意图    10
3.2 活荷载计算    10
3.2.1 屋面均布活载统计    10
3.2.2 楼面均布活荷载    11
3.2.3 集中荷载    11
3.2.4 荷载示意图    13
3.3 重力荷载标准值计算    13
3.3.1 梁柱自重    13
3.3.2 楼层质点Gi重力荷载的计算    14
3.3.3 重力荷载代表值示意图    15
第4章 横向框架在地震荷载作用下的内力和位移计算    17
4.1 梁、柱线刚度计算    17 [资料来源：http://www.doc163.com]
4.1.1 梁的线刚度    17
4.1.2 柱的线刚度    17
4.2 横向侧移刚度D值    17
4.3 结构基本自振周期的计算    18
4.4 横向水平地震作用计算    19
4.4.1 地震影响系数    19
4.4.2 各层水平地震作用标准值及楼层地震剪力计算    19
4.4.3 楼层层间位移计算    20
4.5 横向框架在水平地震作用下的内力计算    20
4.5.1 柱端弯矩、剪力、轴力计算    20
4.5.2 梁弯矩、剪力计算    21
4.5.3 地震作用下内力图    22
第5章 横向框架在风荷载作用下的内力和位移计算    25
5.1 梁柱线刚度计算    25
5.2 框架抗侧移刚度计算    25
5.3 风荷载标准值计算    25
5.4 横向框架在风荷载作用下的位移计算    26
5.5 横向框架在水平风载作用下的内力计算    27
5.5.1 柱端弯矩、剪力、轴力计算    27 [资料来源：http://Doc163.com]
5.5.2 梁弯矩、剪力计算    27
5.5.3 风荷载作用下内力图    29
第6章 横向框架在竖向荷载作用下的内力计算    32
6.1 恒荷载作用下的内力计算    32
6.1.1 框架梁柱端弯矩计算    32
6.1.2 框架梁柱端剪力计算    33
6.1.3 框架柱的轴力计算    34
6.1.4 恒荷载作用下框架内力图    36
6.2 活荷载作用下的内力计算    38
6.2.1 框架梁柱端弯矩计算    38
6.2.2 框架梁柱端剪力计算    40
6.2.3 框架柱的轴力计算    40
6.2.4 活荷载作用下框架内力图    42
第7章 内力组合    45
7.1 框架结构梁的内力组合    45
7.2 框架结构柱的内力组合    45
第8章 框架梁柱的截面配筋    56
8.1 框架梁截面设计    56
8.1.1 正截面受弯承载力计算    56
8.1.2 斜截面受剪承载力计算    57

[来源：http://www.doc163.com]

8.2 框架柱截面设计    63
8.2.1 轴压比验算    63
8.2.2 正截面受弯承载力计算    63
8.2.3 斜截面受剪承载力计算    65
第9章 现浇楼盖设计    72
9.1 荷载设计值计算    72
9.2 屋面板配筋计算    73
9.3 楼面板配筋计算    75
第10章 楼梯设计    77
10.1 梯段板设计    77
10.2 平台板设计    78
10.3 平台梁设计    79
第11章 基础设计    80
11.1 设计资料    80
11.2 荷载计算    81
11.3 地基承载力设计值的确定    81
参考文献    85
