北京市7342平米某办公楼装配式结构设计(含建筑图)

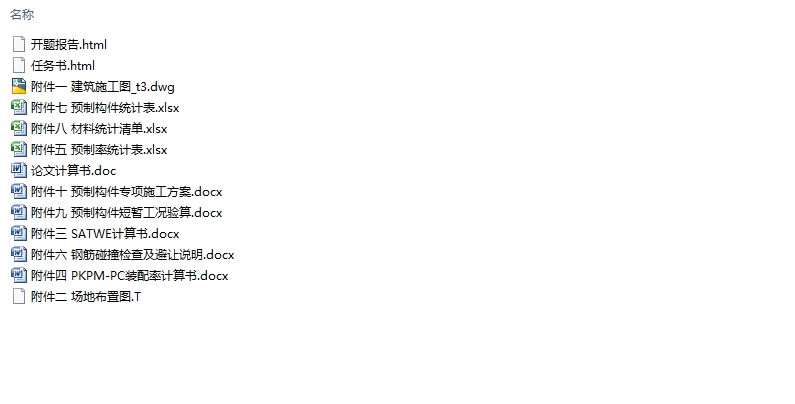

北京市7342平米某办公楼装配式结构设计(含建筑图)(任务书,开题报告,论文计算书12000字,CAD建筑图11张)
摘 要
本毕业设计题目为实际工程应用课题。底层层高4.2m，中间层4.0m，顶层高2.45m。结构形式为装配整体式混凝土框架结构。
    该设计分为四部分：
    第一部分为建筑设计部分。总平面设计，建筑的平面、立面、剖面和节点详图设计。主要解决建筑的平面布局和立面设计。
    第二部分为结构设计部分。通过计算各楼层竖向荷载作用下结构的内力，并于水平力进行内力组合。再计算出各构件的最不利内力，对结构各构件进行截面和配筋设计。该部分由PKPM-BIM软件建模接SATWE软件分析完成。再手动计算一块叠合板和一个楼梯的配筋设计，使结构满足功能性的要求。
    第三部分为装配式设计部分，完成建筑物装配式设计的各项步骤。如预制属性指定、装配式拆分、梁柱节点钢筋避让、碰撞检查报告、装配率计算、预制构件大样图和物料清单等等，从而实现建筑的装配式设计。
    关键词：装配整体式；框架结构；结构设计



目录
第一章    结构选型与布置    2
1.1结构选型    2
1.2结构布置    2
1.3已知条件    2
第二章    PKPM-BIM结构建模    4
2.1确定计算简图    4
2.4荷载计算    4
2.5轴网的布置    5
2.6柱梁板的布置    6
2.6.1梁柱的布置原则    6
2.6.2楼板的布置原则    7
2.7构件预制属性的指定    7
2.7.1预制柱的指定    7
2.7.2预制梁的指定    7
2.7.3预制板的指定    7
2.8构件拆分    7
2.8.1预制柱的拆分    7

2.8.2预制梁的拆分    8
2.8.3预制楼板拆分    8
2.9 PKPM整体计算参数设定    8
2.9.1总信息    9
2.9.2风荷载信息    10
2.9.3地震信息    10
2.9.4活荷载信息    11
2.9.5调整信息    11
2.9.6设计信息    11
第三章    SATWE计算结果    12
3.1 工况信息    12
3.1.1工况设定    12
3.1.2工况信息    12
3.1.3 构件内力基本组合系数    13
3.2 风荷载信息    14
3.3地震分析及调整    15
3.3.1结构周期及振型方向    15
3.3.2地震作用下结构剪重比及其调整    17
3.3.3 各振型的地震力    19
3.3.4 各振型的基底剪力    20
3.4 结构体系指标及二道防线调整    21
3.4.1竖向构件倾覆力矩及百分比    21

[资料来源：http://www.doc163.com]

3.4.2 竖向构件地震剪力及百分比    22
3.4.3 装配整体式结构剪力分布    24
3.4.4 其他    26
第四章    国标装配率计算    27
4.1结构竖向构件中预制部品部件的应用比例q1a    27
4.2 结构楼（屋）盖中预制部品部件q1b    27
4.3 非承重围护墙中非砌筑墙体q2a    27
4.4 内隔墙中非砌筑墙体的应用q2c    28
4.5 未包含项    28
4.6装配率汇总    28
4.7项目评价    30
4.7.1认定评价    30
4.7.2等级评价    30
第五章    碰撞检查    31
5.1 L型梁柱节点碰撞检查与调整    31
5.2 T型梁柱节点碰撞检查与调整    32
5.3 十字型梁柱节点碰撞检查与调整    36
第六章    构件短暂工况验算    41
6.1叠合板短暂工况验算    41

[资料来源：Doc163.com]

6.1.1叠合板示意图    41
6.1.2叠合板基本参数    41
6.1.3桁架筋分析    43
6.1.4容许值计算    45
6.1.5脱模验算    46
6.1.6吊装验算    47
6.2叠合梁DHL-4833短暂工况验算    47
6.2.1基本参数    47
6.2.2计算结果    48
6.3预制柱YZZ-4096短暂工况验算    48
6.3.1基本参数    48
6.3.2计算结果    49
第七章    现浇楼梯设计    51
7.1梯段板计算    51
7.1.1 荷载计算    51
7.1.2 内力计算    51
7.1.3 配筋计算    52
7.2 左休息平台计算    52
7.2.1 荷载计算    52
7.2.2 内力计算    52
7.2.3 配筋计算    52
7.3右休息平台计算    53
7.3.1荷载计算    53 [资料来源：www.doc163.com]
7.3.2内力计算    53
7.3.3配筋计算    53
7.4梯段梁TL1计算    53
7.4.1荷载计算    53
7.4.2内力计算    54
7.4.3配筋计算    54
7.5梯段梁TL2计算    54
7.5.1荷载计算    54
7.5.2内力计算    54
7.5.3配筋计算    54
第八章    装配式楼盖设计    56
8.1荷载计算    56
8.2 板内力确定    57
8.3正截面受弯承载力计算    57

[资料来源：Doc163.com]
