3MW风力发电机塔架设计(含CAD图)

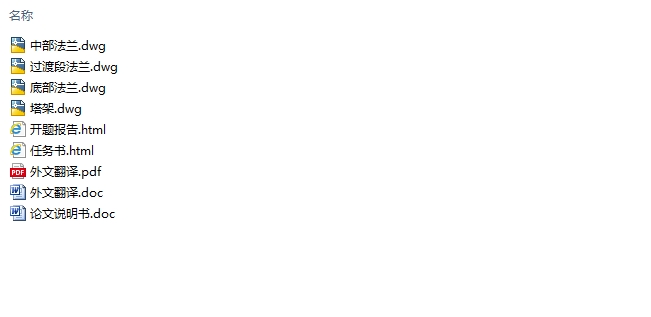

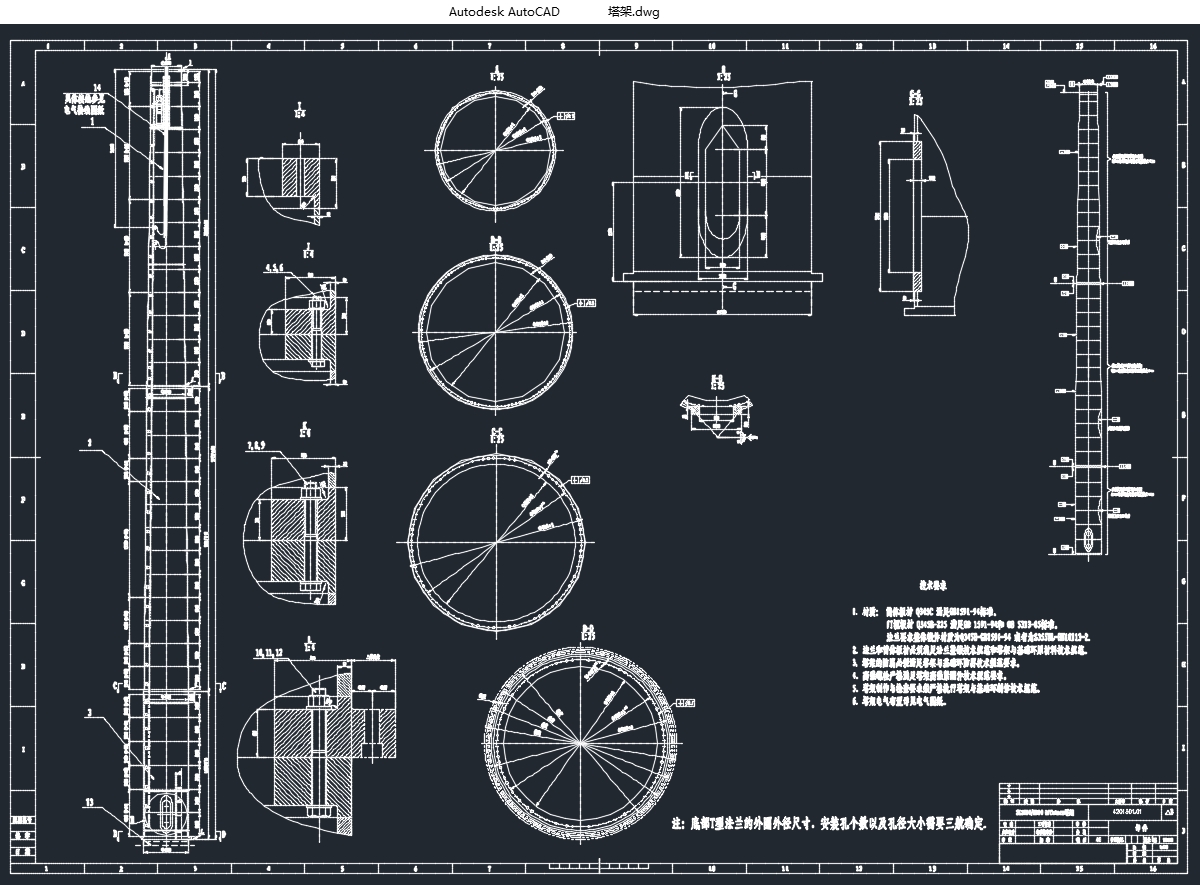

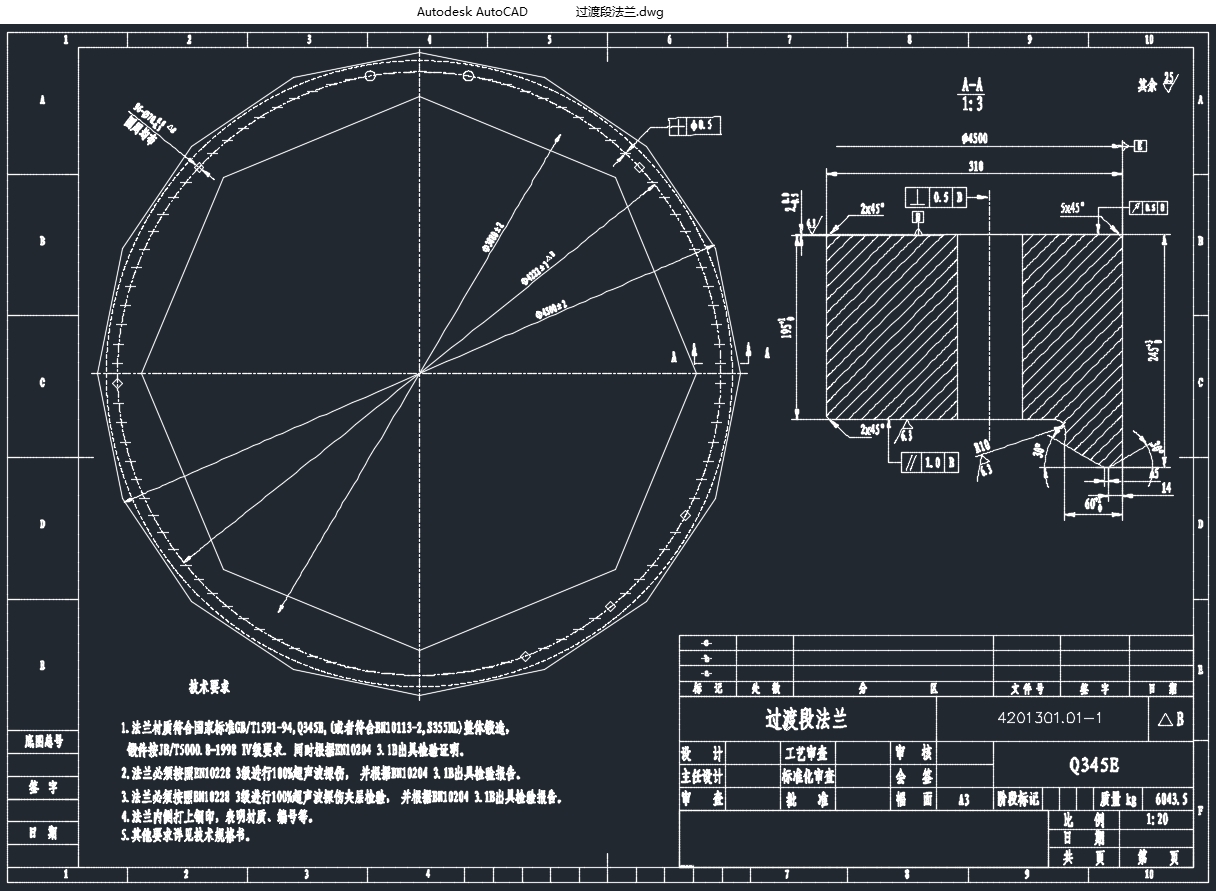

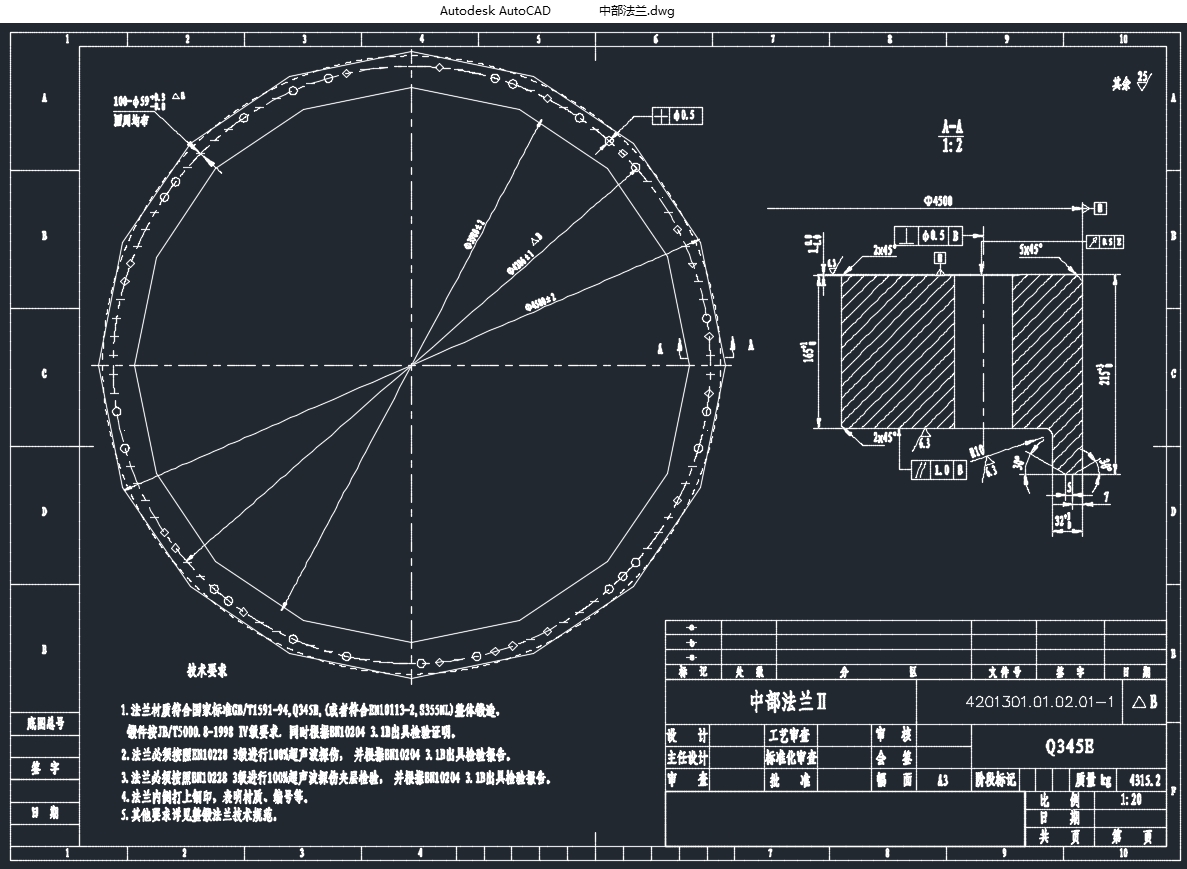

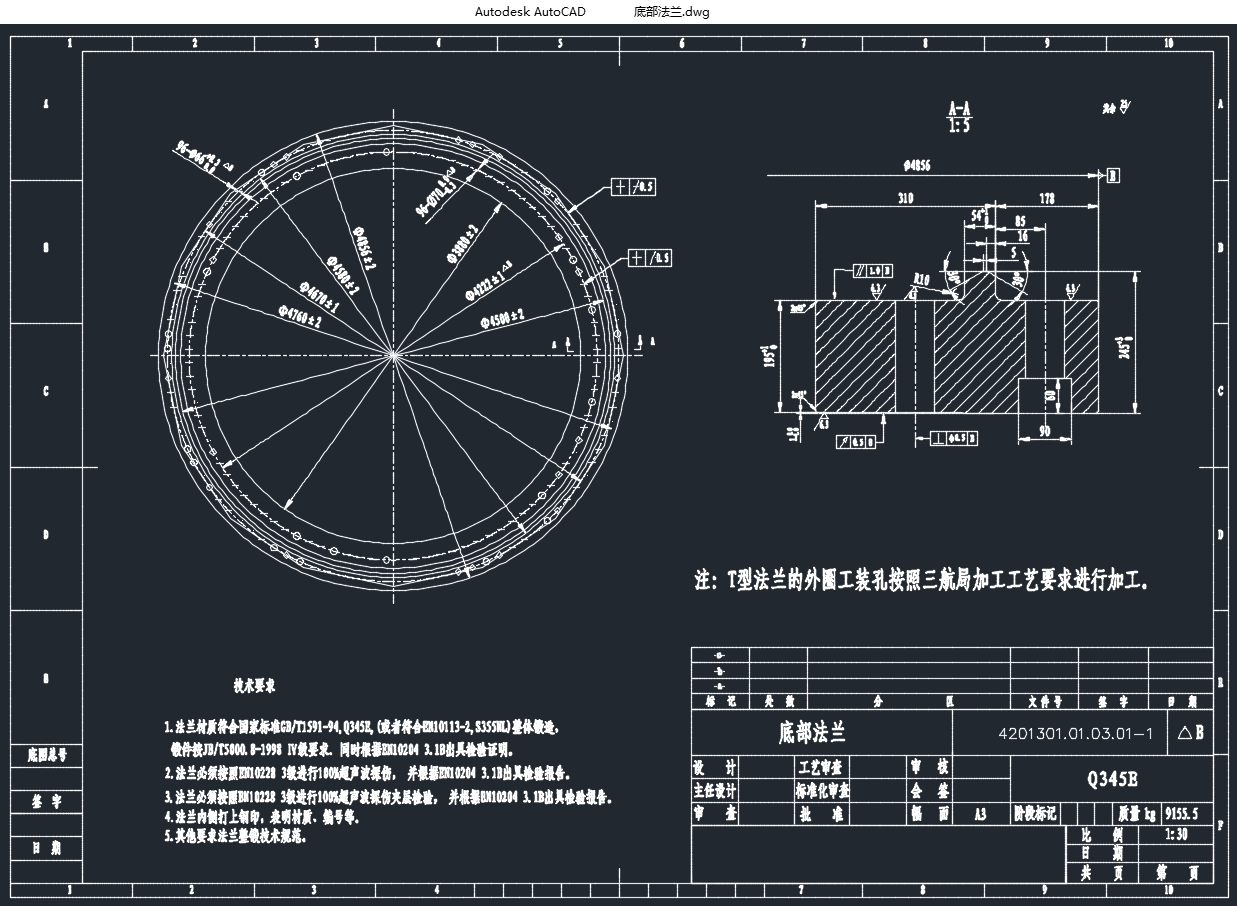

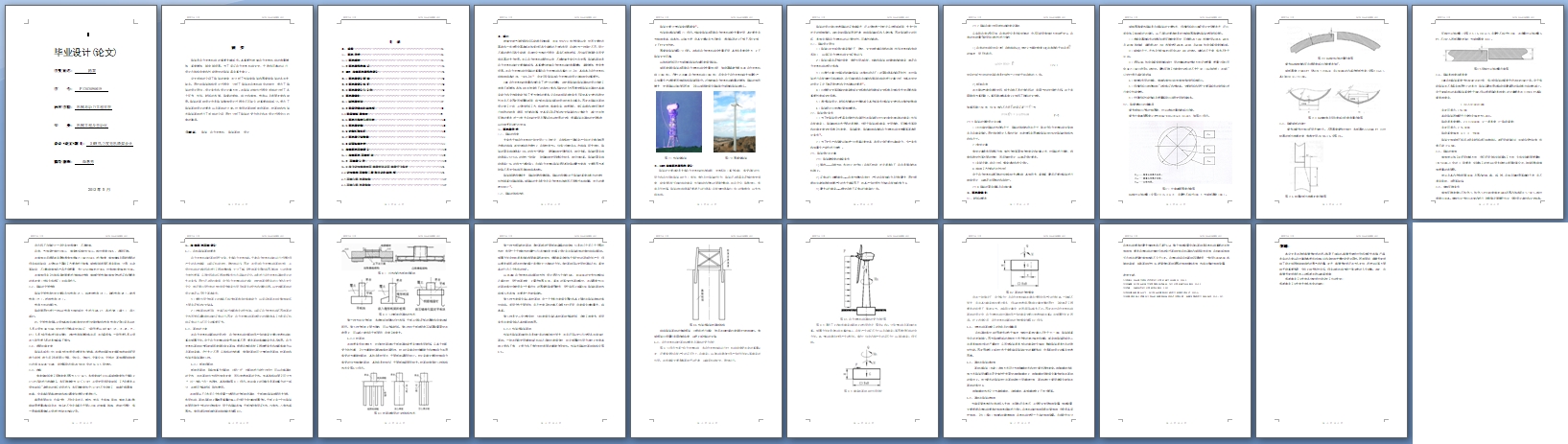

3MW风力发电机塔架设计(含CAD图)(任务书,开题报告,外文翻译,论文说明书7000字,CAD图4张)
摘  要
塔架是风力发电机组的重要支撑部件。其重要性随着风力发电机组的容量增加，高度增加，越来越明显。为了保证风力发电机组安全、平稳和可靠的运行，设计出结构合理和性能稳定的塔架具有重大意义。
论文详细的介绍了塔架的类型，并分析了桁架型塔架和圆筒型塔架的各自优缺点。同时在塔架结构设计过程中，分析了塔架在风电机组中的地位，提出了塔架的设计原则、设计条件和设计计算方法。在塔架的制作过程中详细的分析了各个环节，包括：材料的选择、塔筒的卷制、组对和焊接、检测以及表面处理和涂层。塔架的基础设计也是塔架整体设计过程中不可缺少的重要组成部分。提出了塔架基础设计的要求以及基础的分类。对常用的基础板块状基础、桩基础和桁架式塔架基础进行了详细的介绍，同时分析了塔架的受力状况和在设计过程中应注意的事项。
关键词：  塔架  风力发电机  塔架基础  设计
  [来源：http://www.doc163.com]

目  录
0、前沿……………………………………………………………………………4
1、塔架类型………………………………………………………………………4
1.1塔架刚度………………………………………………………………………4
1.2 塔架的结构形式………………………………………………………………4

[资料来源：http://doc163.com]

2 3MW 风机塔架的结构设计………………………………………………………5
2.1 塔架的设计原则………………………………………………………………6
2.2 塔架的设计条件………………………………………………………………6
2.3 塔架的设计与计算……………………………………………………………6
3 塔架的制作………………………………………………………………………7 [资料来源：http://Doc163.com]
3.1材料的要求……………………………………………………………………7
3.2塔筒卷制应注意事项…………………………………………………………8
3.3塔筒钢板的组对………………………………………………………………9
3.4塔架直线度与垂直度…………………………………………………………10
3.5塔架的焊接……………………………………………………………………10 [资料来源：http://www.doc163.com]
3.6焊接环境条件…………………………………………………………………10
3.7塔架的无损检测………………………………………………………………11
3.8表面防腐处理…………………………………………………………………11
4 风机塔架基础设计………………………………………………………………12
4.1风机塔架基础要求………………………………………………………12
4.2 基础的分类………………………………………………………………12
4.3风力发电机组对基础的要求及基础的受力状况…………………………15
4.4发电机组基础施工的特点及注意事项………………………………………15
4.5基础与塔架的链接…………………………………………………………17
4.6基础与塔架的接地…………………………………………………………17
