MQ4040单臂架门座起重机总体设计(含CAD图,SolidWorks三维图)

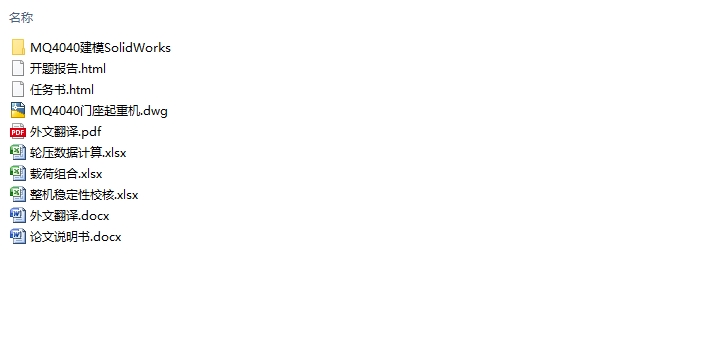

MQ4040单臂架门座起重机总体设计(含CAD图,SolidWorks三维图)(任务书,开题报告,外文翻译,论文说明书22000字,CAD图1张,SolidWorks三维图)
摘 要
门座起重机是起重机的一个重要的类型，其工作状况的复杂和多样性一直是研究的重点，对不同工作状况下的门座起重机的设计能否贴合实际直接关系到起重机的性能和成本。随着计算机技术的不断发展，虚拟样机技术逐渐成为设计的方法之一。本文将虚拟样机技术仿真技术运用到MQ4040型起重机的设计中，主要工作内容如下：
（1）完成MQ4040单臂架门座起重机总体设计计算，包括：确定主要工作机构和金属结构的形式、确定臂架结构主要尺寸、用作图法进行货物水平位移补偿系统设计、臂架系统自重平衡系统设计、计算载荷以及载荷组合、进行轮压与整机稳定性校核。

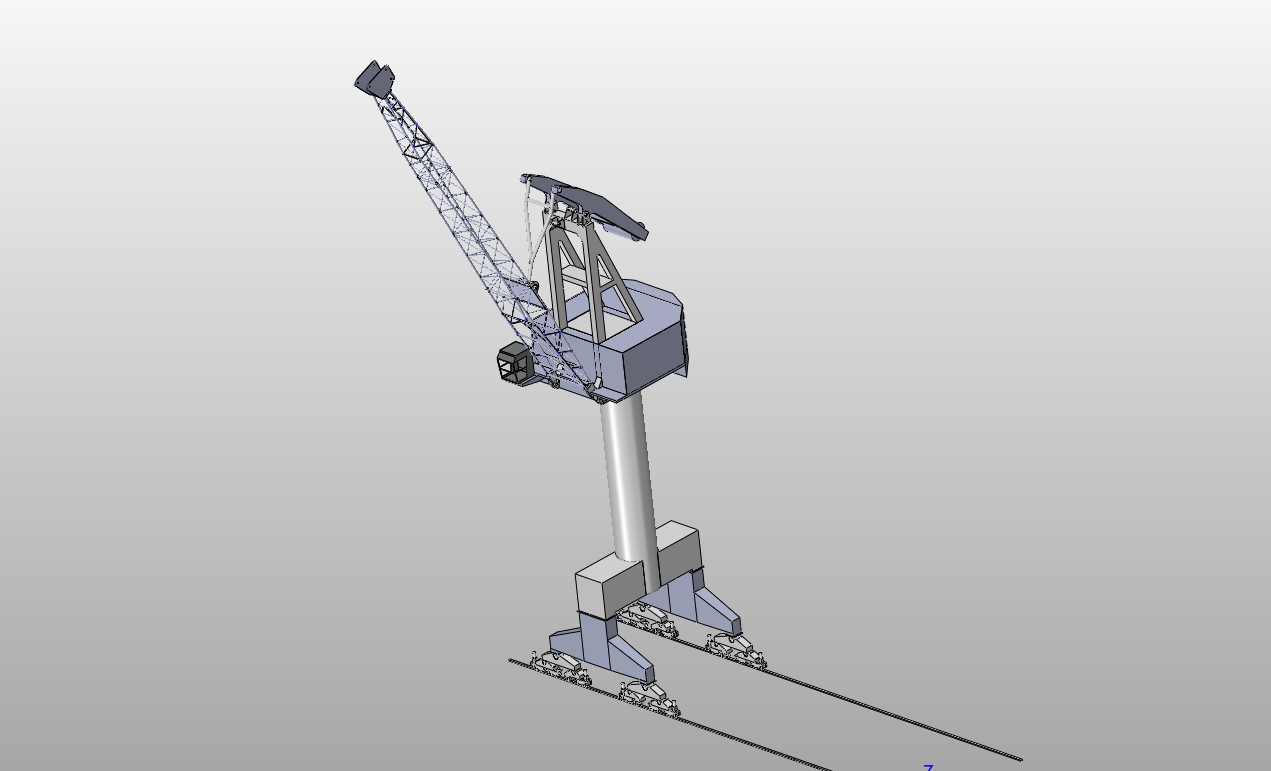

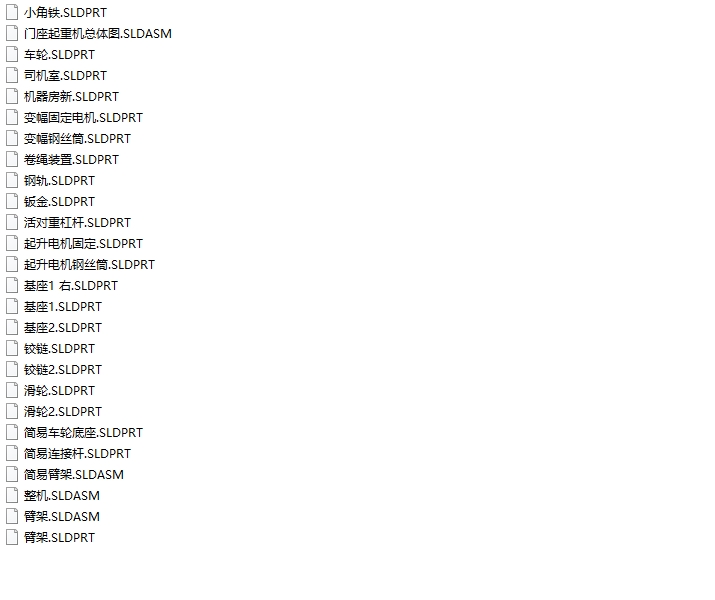

（2）设计并绘制了MQ4040起重机的二维工程图，使用SolidWorks软件建立了起重机重要零部件的三维模型。在ADAMS中通过简单绳建模建立了MQ4040型起重机的动力学模型，并对MQ4040型起重机在不同工作状况下进行运动学与动力学仿真，得到了运动与受力的曲线图。
（3）利用ADAMS输出的节点载荷结果，使用ANSYS软件对臂架结构进行了有限元分析，得到了臂架结构的静力学和模态分析结果，同时对臂架结构的强度、刚度进行校核分析。 [资料来源：Doc163.com]
本文将虚拟样机技术仿真的方法运用到了门座起重机的设计过程中，缩短了起重机的整体设计的时间，得到了较为符合工作状况的结果，这对于起重机的设计具有较好的参考价值。
关键词：门座式起重机；虚拟样机技术；SolidWorks；ADAMS；ANSYS 

Abstract
Portal cranes are an important type of cranes. The complexity and diversity of their working conditions has always been the focus of research. It directly relates to the performance and cost of the crane, ifthe design of the portal cranes under different working conditionscanfitthereality. With the continuous development of computer technology, virtual prototyping technology have gradually became one of the designing methods. This thesis applies virtual prototyping technology simulation technology to the design of MQ4040 crane.The main work contents are as follows:
(1) Complete the overall design calculation of the MQ4040 single-arm portal crane. The main contents includedetermining the main working mechanism and the form of the metal structure, determining the main dimensions of the boom structure, using the map method to design the compensation system of the horizontal displacement of cargo,designing the balance maintaining system of beam, calculation of load and load combinations, and checking the supporting wheel pressure and the stability of whole crane. [资料来源：www.doc163.com]
(2) The 2D engineering drawing of the MQ4040 crane is designed and drawn, and the 3D model of the important parts of the crane is built by using SolidWorks.The dynamic model of the MQ4040 crane and simple rope modeling is established in the ADAMS. The kinematics and dynamics simulations of the MQ4040 crane are carried out under different working conditions and the curves of motion and forceare obtained.
(3) Using the node load results of ADAMS output, the finite element analysis of the boom structure is carried out by using ANSYS. The static and modal analysis results of the boom structure are obtained, and the strength and stiffness of the boom structure arechecked.
In this thesis, the virtual prototyping technology is applied to the designing process of the portal crane, which telescopes the overall designing time of the crane and obtains the result that is more met the requirements of the working conditions. This workis a good reference for the design of the crane.
Keywords:Portal crane;Virtual prototyping technology;SolidWorks;ADAMS;ANSYS 

[资料来源：http://Doc163.com]


主要设计参数
（1）起重机起重能力
起重量Q。正常工作的状态下起重机一次能够起升的最大质量称之为额定起重量，单位为t，本次设计的MQ4040型门座式起重机为多用途起重机，因工作的最大起重量随幅度的变化而变化，分别为16t、25t、40t。


[资料来源：https://www.doc163.com]

目录
第1章绪论    1
1.1 课题研究目的与意义    1
1.2 国内外研究现状    2
1.3 课题研究内容    3
第2章 MQ4040门座式起重机总体设计    5
2.1 主要设计参数    5 [资料来源：http://www.doc163.com]
2.2 主要工作机构和金属结构的形式    7
2.2.1 各机构的组成及布置形式    7
2.2.2 金属结构选型    8
2.3设计臂架系统尺寸参数    9
2.3.1 货物水平位移补偿设计    9
2.3.2 臂架自重平衡    12
2.4 起重机整体载荷以及载荷组合计算    13
2.4.1 计算载荷    13
2.4.2 载荷组合    17
2.5 求解起重机轮压与校核    21
2.5.1 车轮支反力求解方法简介    21
2.5.2 支反力最大值    23
2.5.3 轮压的校核    25
2.6 整机稳定性校核    25
2.7 本章小结    27
第3章基于ADAMS的门座起重机整机动力学建模与分析    28
3.1 起重机动力学模型的建立    28
3.1.1 基于SolidWorks的三维建模    28
3.1.2 基于ADAMS的动力学建模    31
3.2 起重机主要机构虚拟样机仿真与分析    32 [资料来源：http://www.doc163.com]
3.2.1 起重机起升过程仿真    33
3.2.2 起重机变幅过程仿真    36
3.2.3 起重机回转过程仿真    39
3.3 本章小结    40
第4章基于ANSYS的门座起重机臂架结构有限元分析    41
4.1 基于ANSYS的臂架结构分析与校核    41
4.2 臂架结构模态分析    44
4.3 本章小结    48
第5章总结与展望    49
5.1 全文总结    49
5.2 环境影响及经济性分析    49
5.3 研究展望    50
参考文献    51
附录A    53
致谢    54
