八层5000平米江苏某钢结构框架办公楼设计(含建筑图结构图)

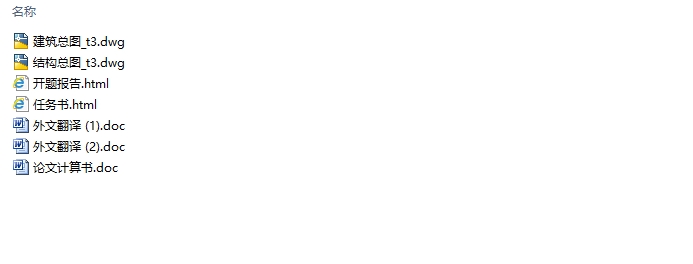

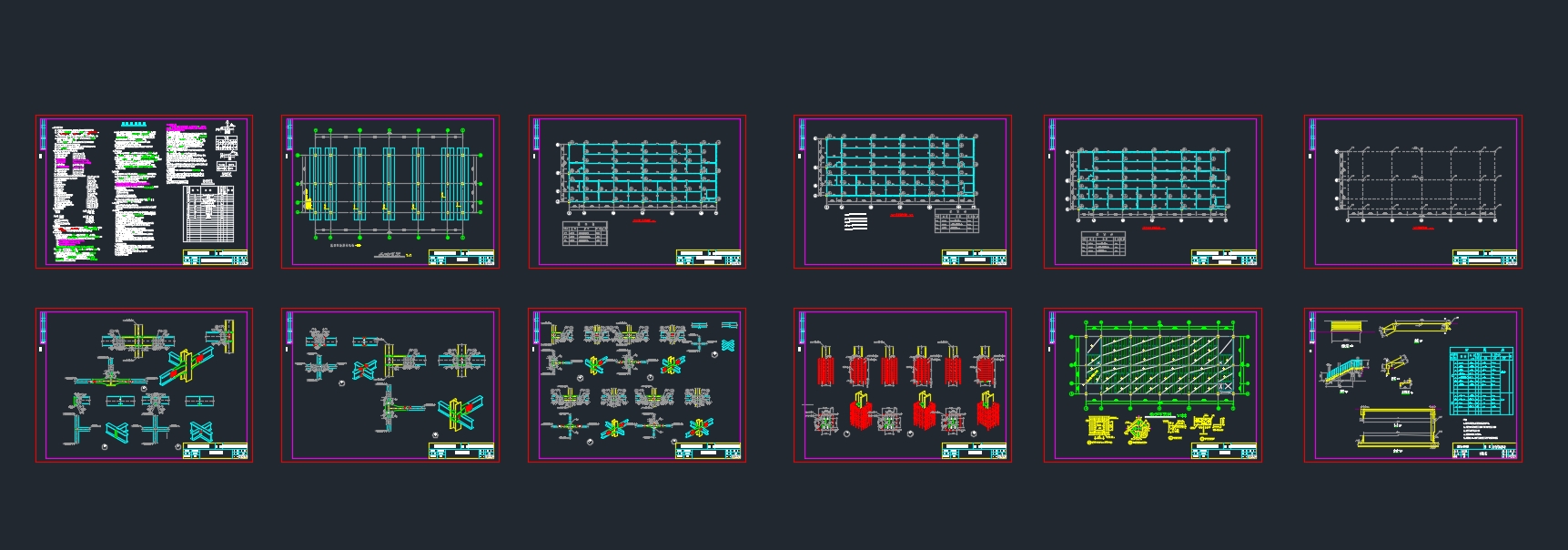

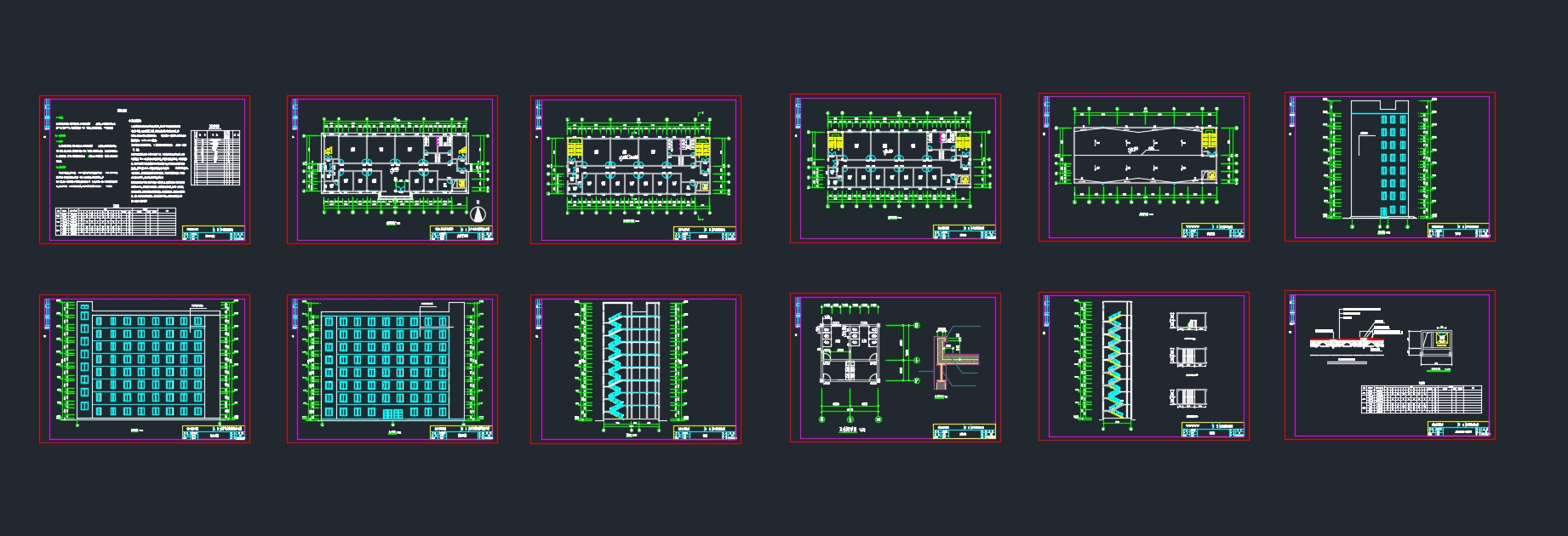

八层5000平米江苏某钢结构框架办公楼设计(含建筑图结构图)(任务书,开题报告,外文翻译,论文计算书22000字,CAD建筑图11张,CAD结构图11张)
摘要
本工程为实际应用课题，位于江苏省大丰市，结构类型为钢结构框架，主体为八层，本地地区抗震设防烈度为7级，地震加速度值0.1，场地类别为Ⅱ类场地。基本风压为0.45kN/m2,基本雪压为0.35kN/m2。

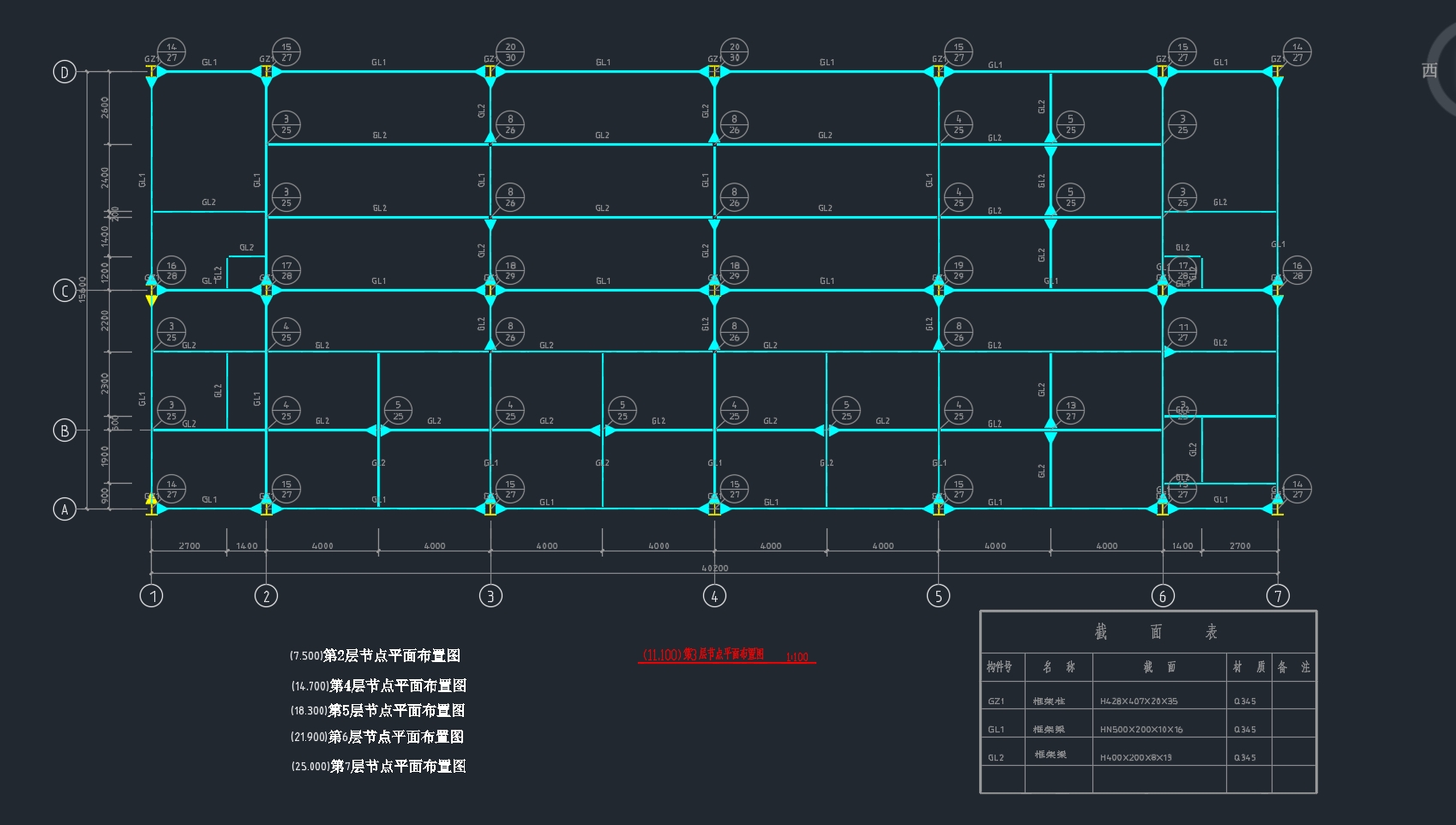

结构设计指根据建筑设计来确定结构体系，确定结构主要材料，综合进行结构平面布置，及初步选用材料类型。强度等级等，根据经验初步确定构件的截面尺寸，并进行截面荷载计算及各种荷载作用下结构的内力分析，进行荷载效应组合，最终对构件进行界面设计。此外还需要掌握某些必要构造措施、结构专业相关规范、图集等、
关键词：办公楼，结构设计，钢结构，框架

A Steel Structure Building In Dafeng City
Abstract
This works for the practical project located in Dafeng City in Jiangsu Province, the structure of  the type of the steel frame structure, the subject into eight layers ,the local seismic fortification intensity is 7grade,the earthquake acceleration value 0.1,site for the class II site. The basic pressure0.45kN/m2,basic snow pressure is 0.35kN/m2.

The structural design of the architectural design to determine the structural system to determine the structure of the main material comprehensive structural layout and preliminary selection of material type strength grade sectional dimensions of the components initially identified based on experience and structural load calculations and a variety of load structure under the action of force analysis the combination of load effects the final cross section design of the component. Also need to have some of the necessary structural measures related to the structure of professional specification Atlas.
Key words : office building ,structure design,steel structure,frame work

1.3工程概况

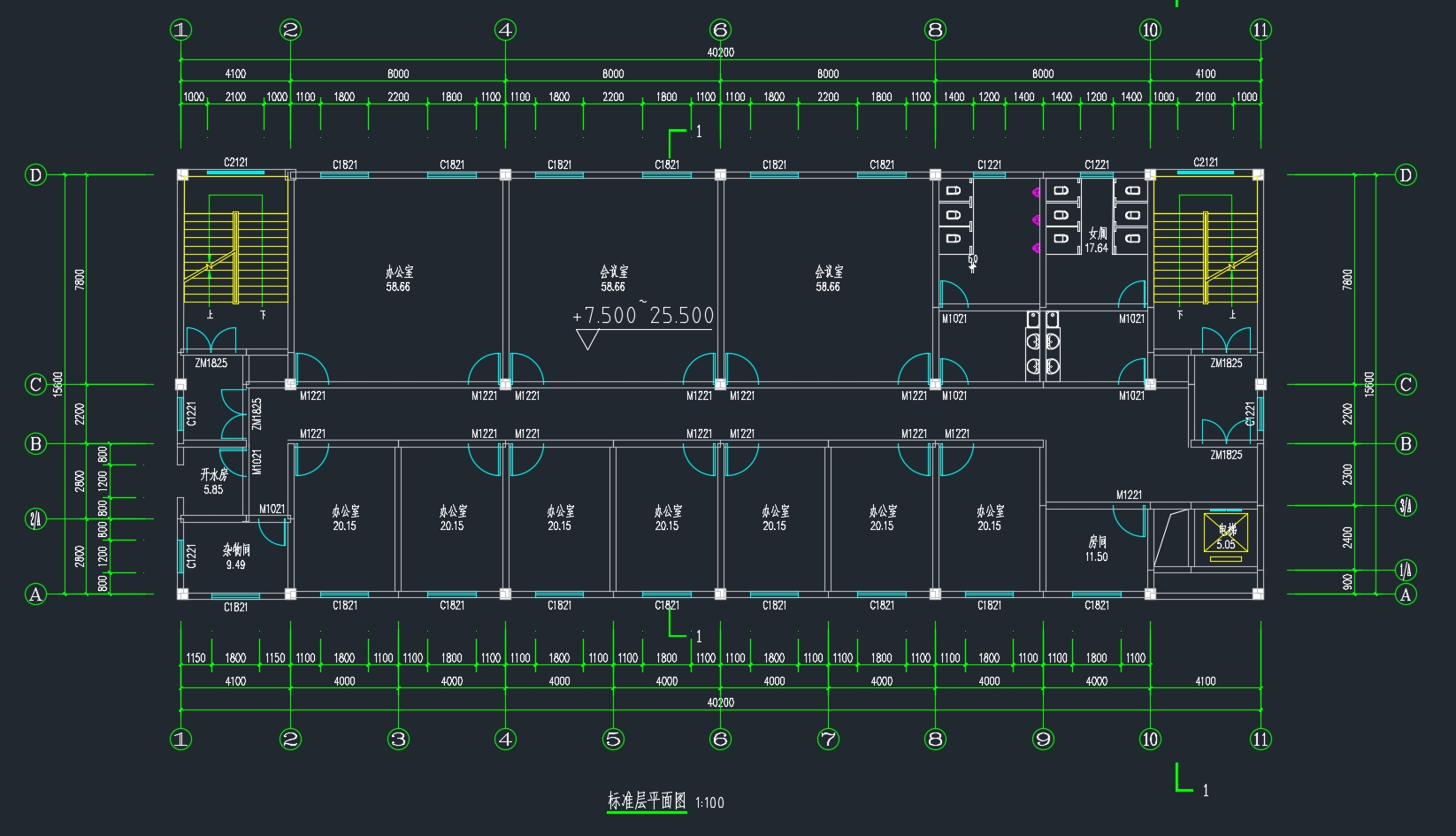

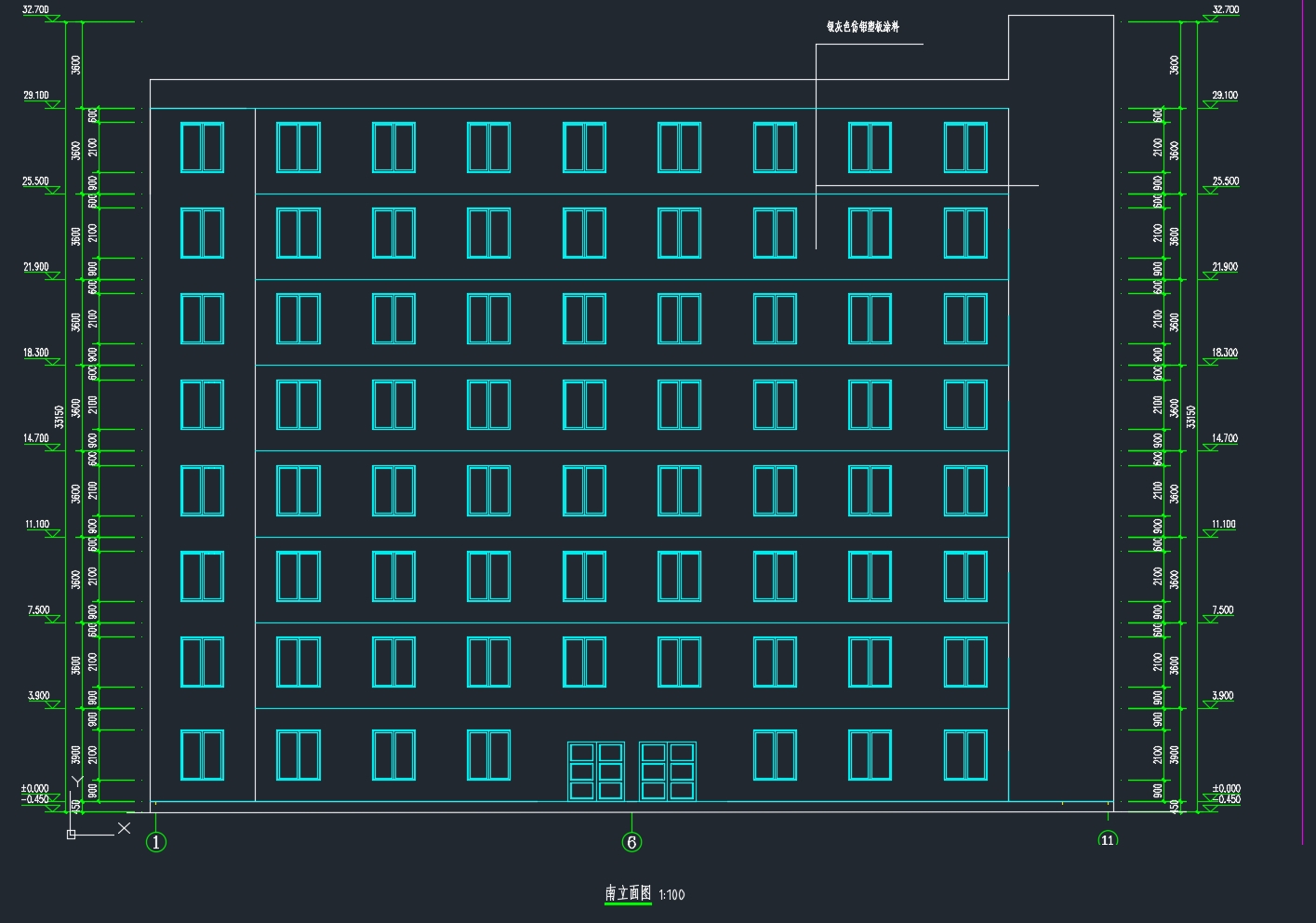

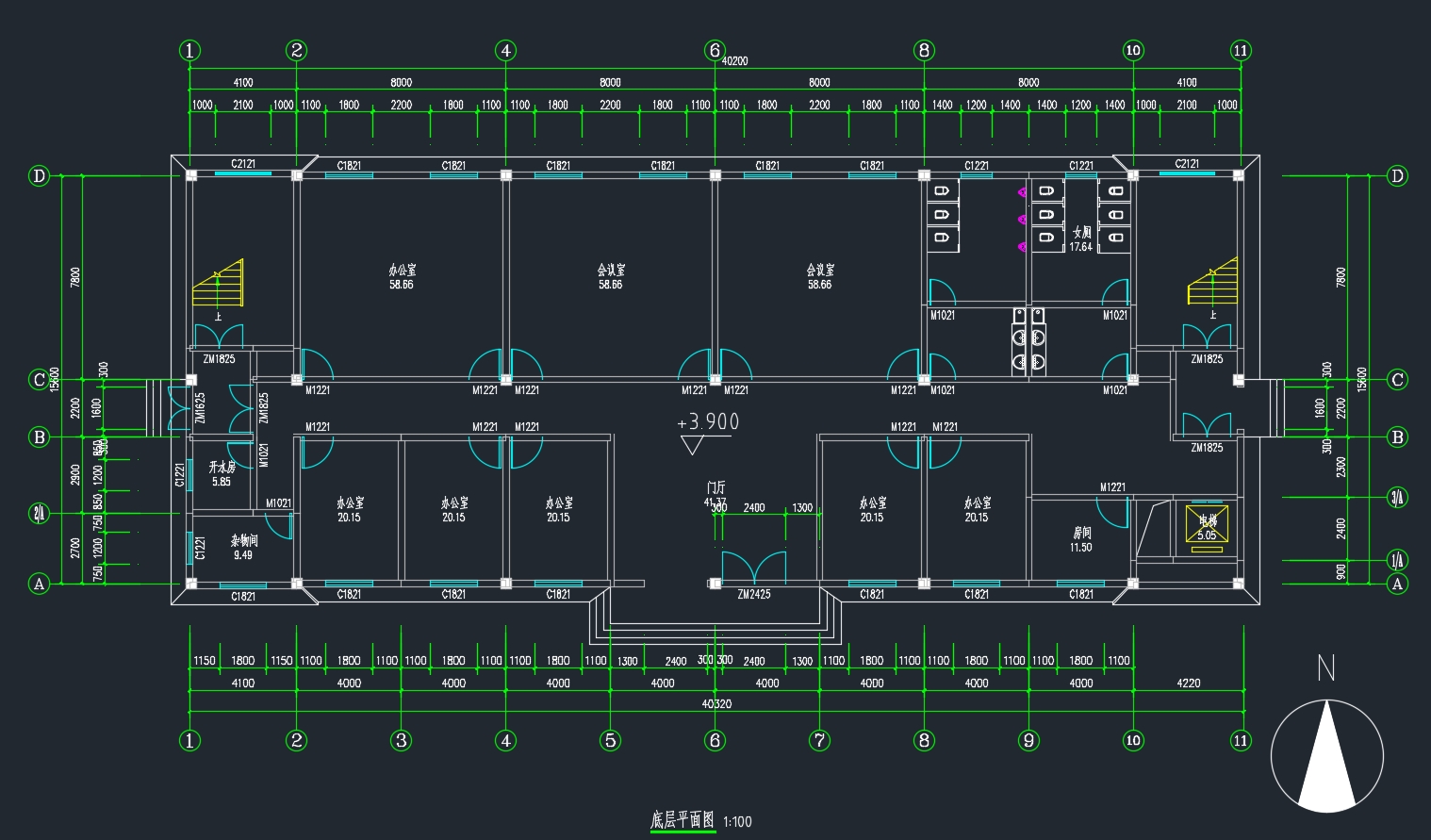

本工程为实际应用课题，位于江苏省大丰市，结构类型为钢框架结构，结构设计基本条件为：长度40.2米，宽度15.6米，8层总高度不超过40米、7度设防，设计地震加速度值0.1g,建筑场地类别为Ⅱ类，特征周期值为0.35秒，设计地震分组为第二组。

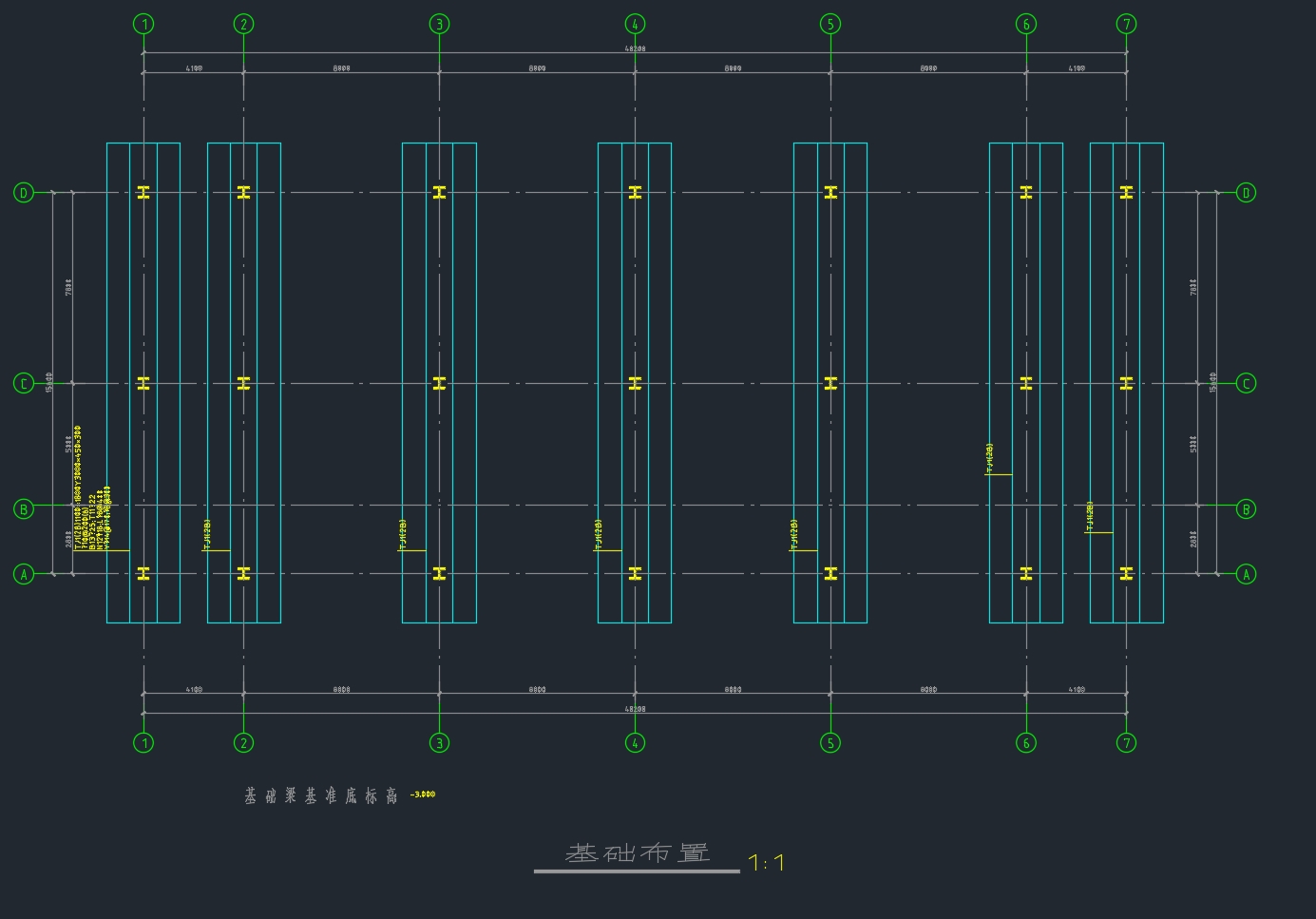

场地土类别为Ⅱ类，特征周期为0.35s。建筑场地天然地面绝对标高吴淞高程9.02-9.87 m。天然地面下厚0.3-2.6m为人工杂填土；其下为0.2-0.4m左右素填土；然后为粉质黏土，厚0.6-2.5m，fak=230KPa，Es=6.89MPa；最后为凝灰岩，厚5.10～8.15m，fak=300KPa。地下水位埋深浅，基础处于含水量<30%的弱透水土层中，建议设计时年最高水位埋深按整平后1.0m考虑。（建议基础做柱下条形基础或独立基础） [来源：http://www.doc163.com]
风荷载：（查荷载规范续表 D.4）基本风压 w=0.45kN/m2
雪荷载：雪荷载标准值 S = 0.35kN m/2
材料：选用混凝土强度等级为 C30；钢材采用 Q345。
