格构柱重型钢结构单层4844平米厂房设计(含建筑图结构图)

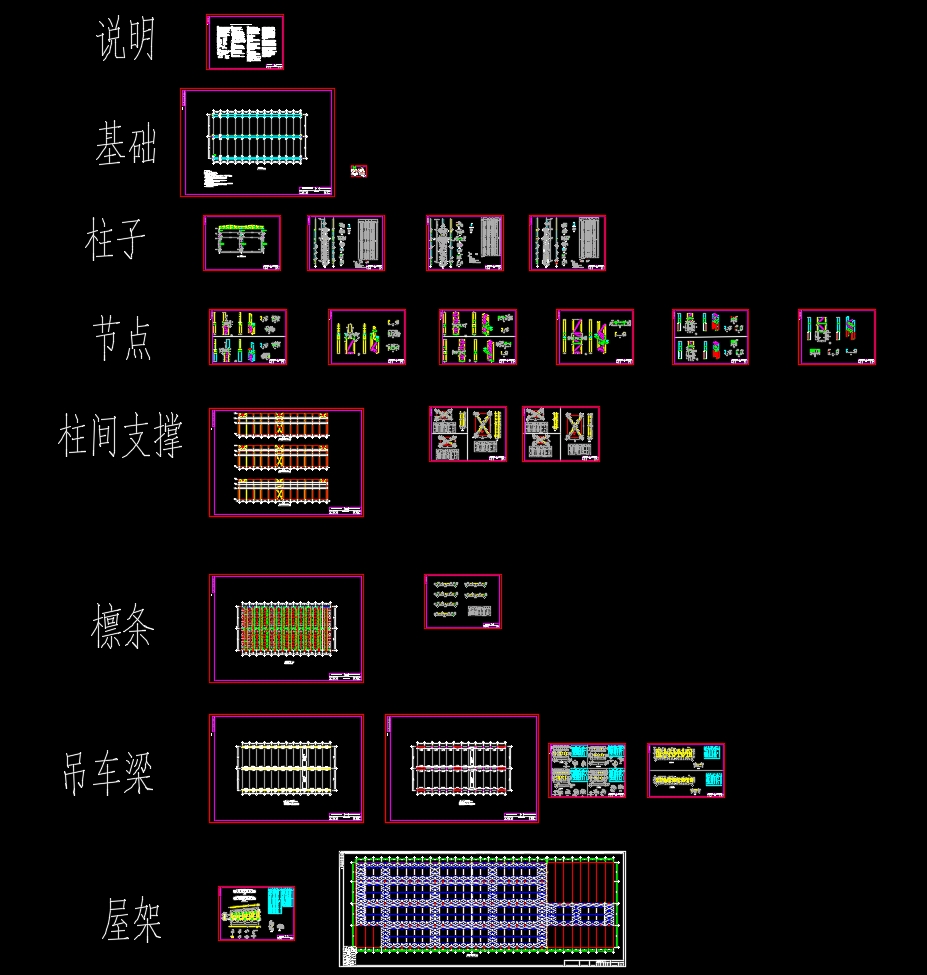

格构柱重型钢结构单层4844平米厂房设计(含建筑图结构图)(开题报告,外文翻译,论文计算书18000字,CAD建筑图7张,CAD结构图22张)
摘要
在建筑结构设计中，排架结构一直都是大型工业厂房的的主要结构形式而被采用。排架结构具有形成高大的使用空间，容易满足生产工艺流程要求，内部交通运输组织方便，有利于较重生产设备和产品放置，可实现厂房建筑构配件生产工业化以及现场施工机械化等特点。因此，单层厂房在冶金、机械制造、电机制造、化工以及纺织等工业建筑中得到广泛的应用，而本例就是一个典型的排架结构工业厂房设计。
排架结构由屋架或屋面梁、柱和基础组成。通常，排架柱与屋架或屋面梁为铰接，而与其下基础为刚结。所以，排架结构受力机制明确，传力简单。按照厂房的生产工艺和使用要求不同，排架结构可设计为单跨或多跨、等高或不等高等多种形式，在实际设计中非常灵活。
而相较于传统的混凝土排架结构，钢排架自重轻、高度不受限制、并且施工方便，因此受到了越来越广泛的应用。通过钢排架和混凝土排架的对比，我们可以发现钢排架在工业厂房中越来越独特的优势。
关键词：结构设计 排架结构 钢排架

Abstract
In the design of architectural buildings,the bent structure has been the most popular structure system for large industrial plant.The bent structure can easily form large space to meet the requirement of production process and the conveniention of internal transportation,and is conducive to the heavier production equipment and product placement.Also, it can complete plant construction accessories industrial production and field construction mechanization. Therefore, the single plant in the metallurgy, machinery manufacturing, motor manufacturing, chemical and textile and other industrial architecture has been widely used,this design is a typical structure of the frame structure of industrial plant design.

[资料来源：Doc163.com]

  Bent structure is composed of roof or roof beam, column and foundation. Usually, bent column and roof or roof beam is hinged, and the foundation for the new. So, the structure of the frame is very clear, the transfer of force is simple..According to the factory production process and the use of different requirements, the structure can be designed single or multi - span, high - range and high – varietyIn the actual,the design is very flexible.
  Compared with the traditional concrete frame structure, the steel frame is light, highly unrestricted, and convenient to construct, so it is more and more widely used.Through the comparison of steel frame and concrete frame, we can find that the steel frame is more and more unique in the industrial workshop.
Key Words: the design of structure;the bent structure;the steel structure

工程概况
    该厂房为格构柱重钢结构单层厂房。钢排架跨度24米，柱距8米。吊车2层，下层10吨单梁吊车，上层100吨桥式吊车。
    设计将完成厂房柱子系统、屋盖系统、吊车梁系统、支撑系统及维护结构的布置和典型构件设计。

1.2建筑功能及特点
1.2.1
    该拟建的建筑位于海安县，设计内容：格构柱重型钢结构单层厂房。
1.2.2平面设计

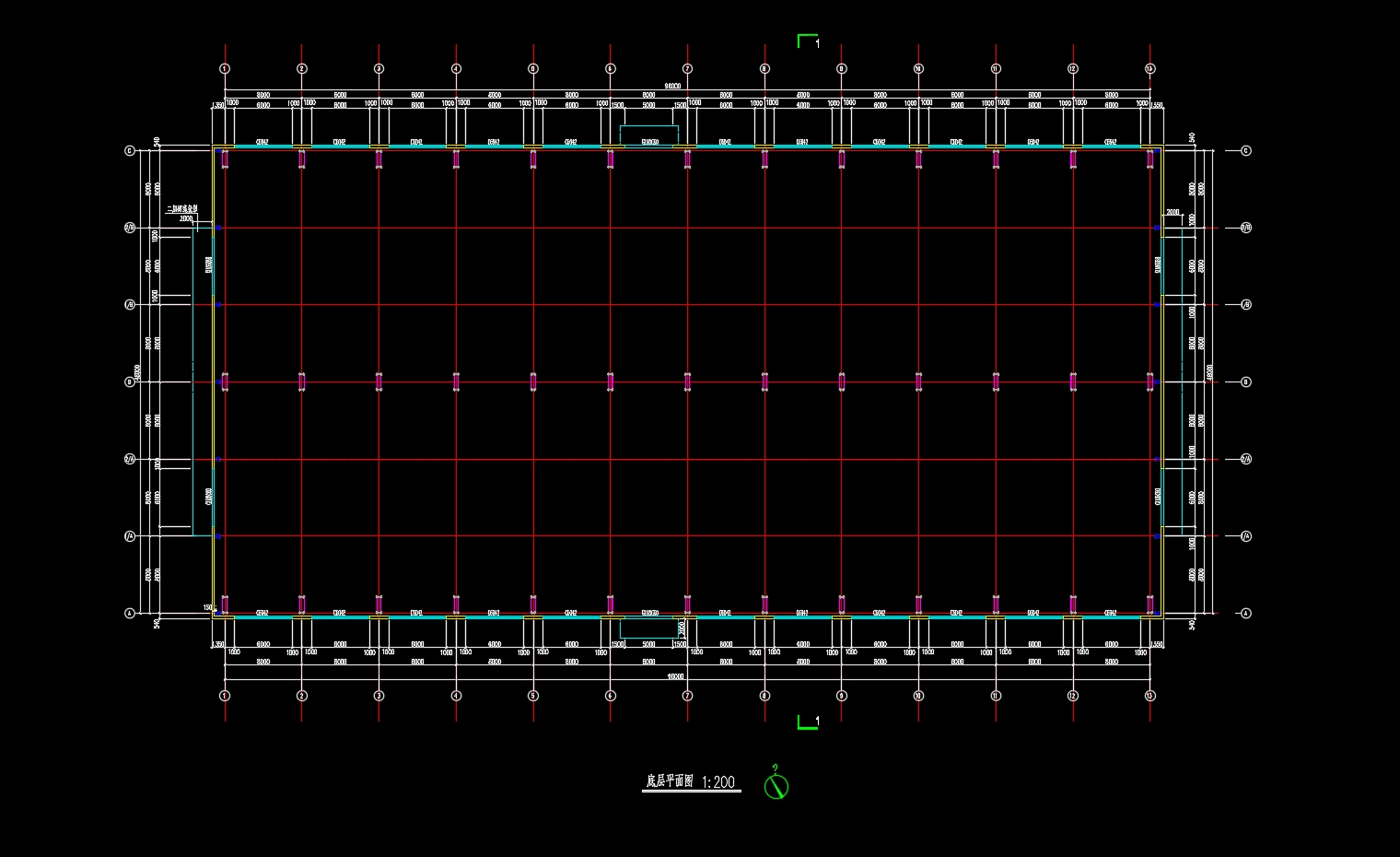

    建筑物朝向为东西向，双跨厂房，每跨跨度为24m，柱距为8m，采用柱网为24m×8m，纵向定位轴线采用封闭式结合方式。

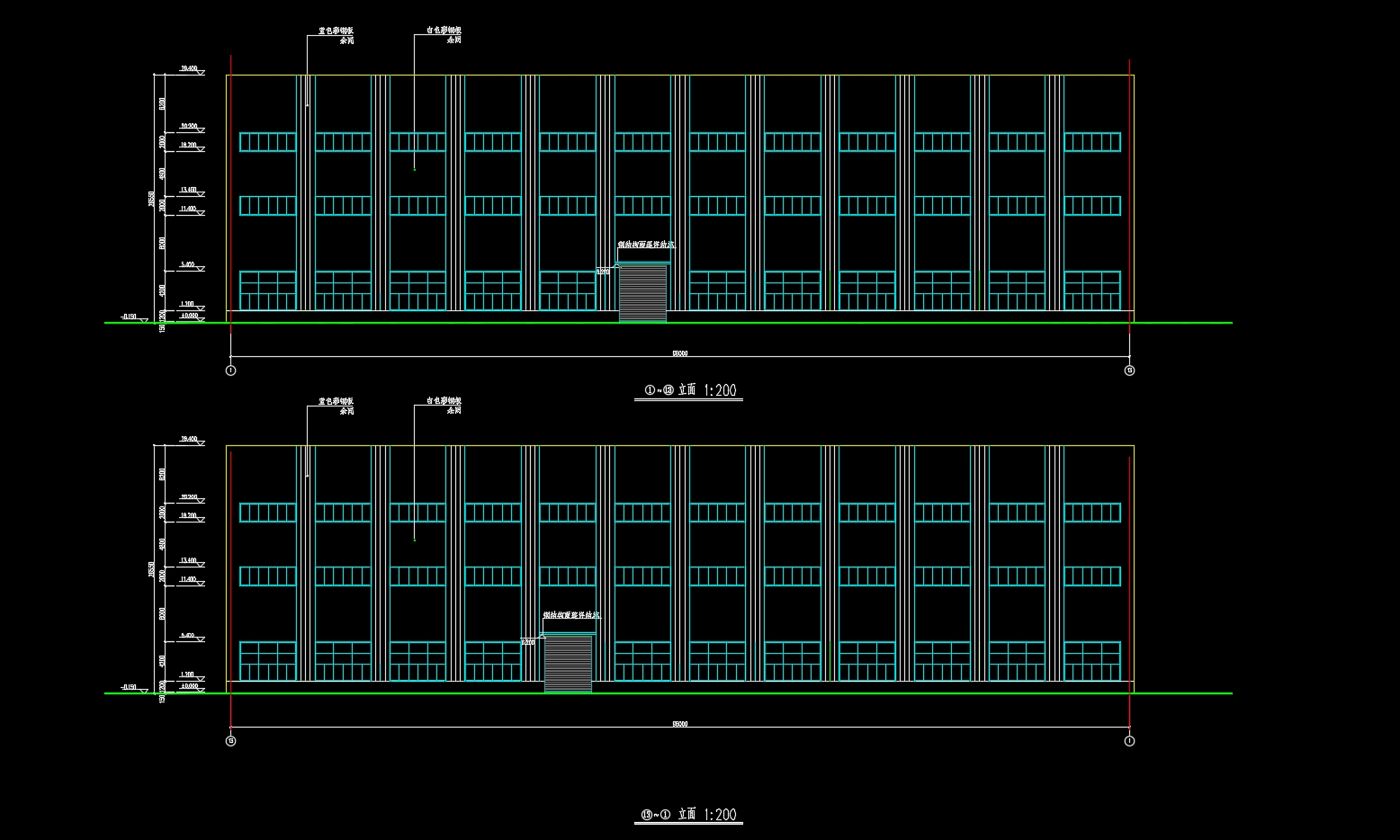

1.2.3立面设计
    该建筑立面为了满足采光和美观需求，设置了大面积的玻璃窗。
1.2.4剖面设计
    10t单梁吊梁轨顶标高为13.000m，100/20t桥式吊梁轨顶标高为18.350m，柱子高度H=12.5+4.9+5.6=23.000m。
1.2.5防火
    防火等级为二级丁类，设一个防火分区，安全疏散距离满足房门只外部出口。
室内消火栓设在两侧纵墙处，两侧及中间各设两个消火栓，满足间距小于50m的要求。
1.2.6屋面
    屋面形式为坡屋顶：坡屋顶排水坡度为10%，排水方式为有组织内排水。
1.2.7采光
    采光等级为Ⅳ级，不需开设天窗。 [资料来源：https://www.doc163.com]
1.2.8排水
    排水形式为有组织内排水，排水管数目为39个。


目录
摘 要………………………………………………………………………………I

[资料来源：Doc163.com]

目 录………………………………………………………………………………II
第一章 建筑设计说明……………………………………………………………1
1.1工程概况…………………………………………………………………………………1
1.2建筑功能及特点…………………………………………………………………………1
1.3设计资料…………………………………………………………………………………2

[资料来源：https://www.doc163.com]

第二章 结构构件的选型及布置…………………………………………………3
2.1 柱网和变形缝设置………………………………………………………………………3
2.2 屋盖和支撑布置…………………………………………………………………………4
第三章 结构构件的选型及布置…………………………………………………5
3.1 100/20T A6级桥式吊车设计……………………………………………………………5
3.2 10T A5级单梁吊车设计…………………………………………………………………17
第四章 屋盖系统 ………………………………………………………………21
4.1 檩条 ……………………………………………………………………………………21
4.1 檩条 ……………………………………………………………………………………29
第五章 排架柱系统 ……………………………………………………………30 [来源：http://www.doc163.com]
5.1 设计资料及说明………………………………………………………………………30
5.2 厂房结构平面图、计算简图…………………………………………………………30
5.3 荷载计算………………………………………………………………………………32
5.4 内力分析………………………………………………………………………………37
5.5最不利内力组合 ………………………………………………………………………55 [来源：http://www.doc163.com]
5.6 截面计算 ………………………………………………………………………………61
5.7节点验算 ………………………………………………………………………………71
5.8 PKPM计算结果及分析…………………………………………………………………79
第六章 排架柱系统 ……………………………………………………………85
6.1 设计资料及说明………………………………………………………………………85 [资料来源：www.doc163.com]
6.2 内力计算………………………………………………………………………………86
6.3 荷载组合………………………………………………………………………………86
6.4截面验算………………………………………………………………………………87
6.5 PKPM电算结果及分析 ………………………………………………………………88
第七章 墙梁……………………………………………………………………94
7.1 设计资料及说明 ……………………………………………………………………94
7.2荷载计算………………………………………………………………………………94
7.3 内力组合………………………………………………………………………………94
7.4 截面计算………………………………………………………………………………95
7.5 挠度计算………………………………………………………………………………95 [资料来源：http://Doc163.com]
7.6 PKPM电算结果与比较…………………………………………………………………95
第八章 基础设计………………………………………………………………99
8.1 地质资料………………………………………………………………………………99
8.2选择桩型、桩端持力层、承台埋深 …………………………………………………99
8.3 确定桩数和承台地面尺寸 …………………………………………………………100 [来源：http://www.doc163.com]
8.4 桩顶作用计算 ………………………………………………………………………100
8.5 桩身结构设计计算 …………………………………………………………………101
8.6 承台计算 ……………………………………………………………………………101
结 束 语………………………………………………………………………105
参考文献………………………………………………………………………106
致    谢………………………………………………………………………107
