蒸汽倒药过程保温箱及制片机系统设计

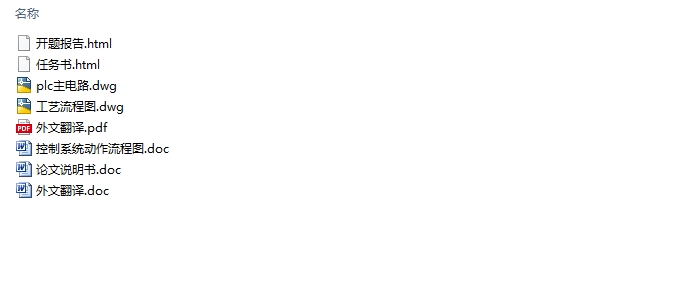

蒸汽倒药过程保温箱及制片机系统设计(任务书,开题报告,外文翻译,论文说明书13600字,CAD图纸2张)
摘 要

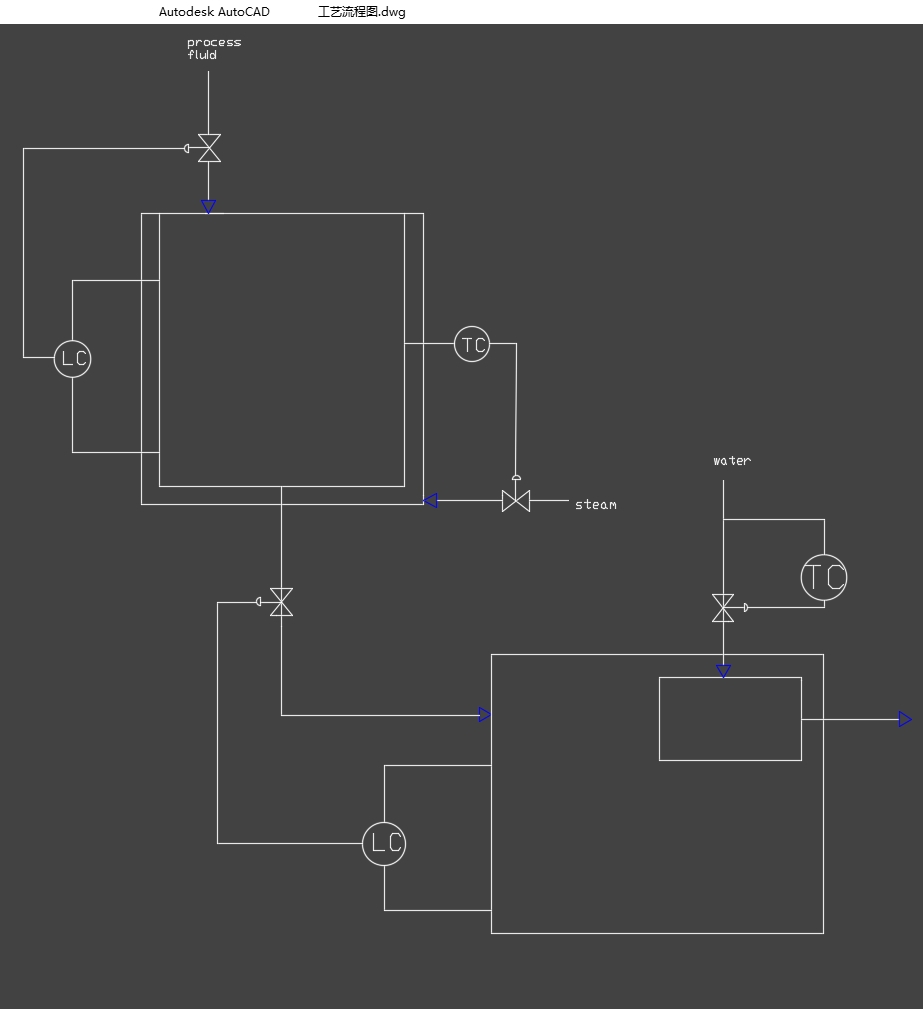

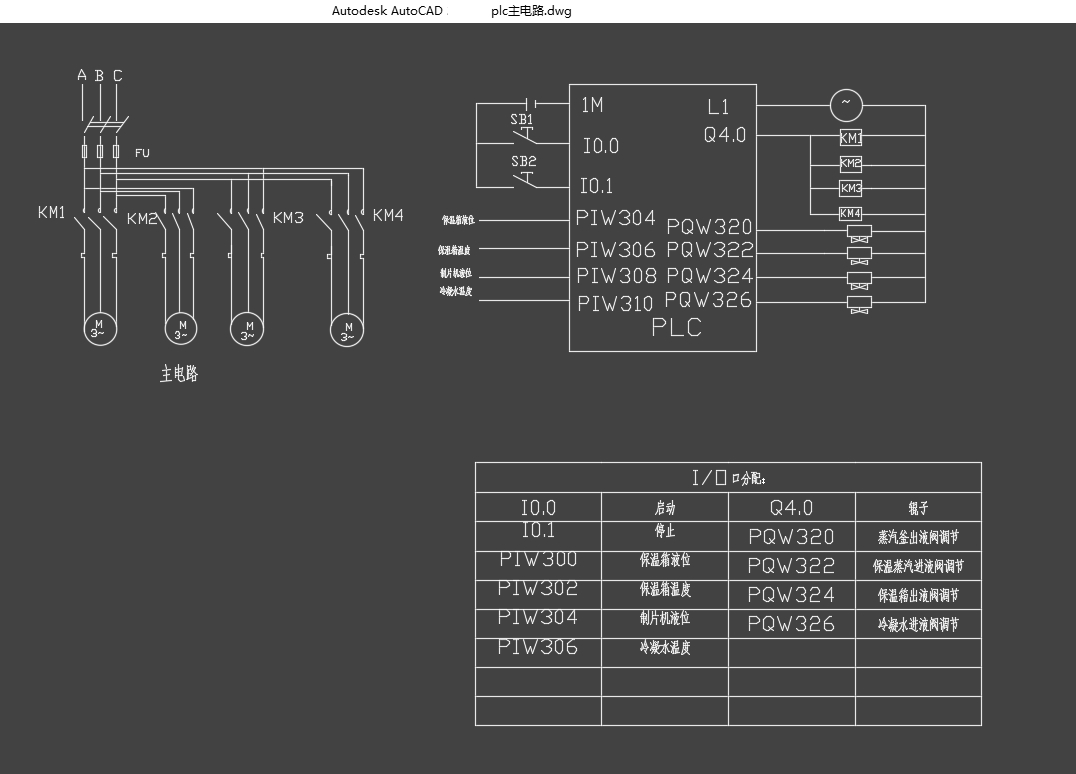

蒸汽倒药是报废弹药销毁的现代化方式之一，它也是应用最为广泛的倒空方法之一.保温箱与制片机控制系统是弹药销毁的两道工序，它们需要配合整个系统进行工作，前一道工序完成后，保温箱、制片机、辊子同时开启投入运转。S7-300 PLC提供更加强大的数据处理功能使得保温箱液位、温度、制片机液位、辊子温度的PI控制更加便捷。在主程序模块OB1中处理启动与停机信号，在完全重新启动模块OB100中实现初始化，在定时中断模块OB35中实现模拟量与数字量的转换及各被控变量的PI控制。用WINCC进行监控界面的设计，并与PLC实现动态连接，用WINCC监控软件进行画面编辑，包括动态画面、趋势画面、主画面及报警画面，主画面实现各画面的导航及切换，具有更加友好人机界面，从而用PC机就可实现工作现场的实时监控。
关键词：PI控制，WINCC，S7-300
Steam Poured Medicine Incubator And Production Machine System Design Process
Abstract
Steam poured medicine is one of the modern way of scrap ammunition destruction.It is also one of the most widely used method of empty.Incubator control system and pellet mill control system are the two process of ammunition destruction.They need to work for the whole system.Incubator,production machine,roller work at the same time after completing the former process.S7-300 PLC provides more powerful data processing function.Then it makes the PI control of the liquid level and temperature of incubator,the liquid level of pellet mill,the temperature of roller more convenient.OB1,the main programming module chiefly process the signal of starting-up and stopping.OB100,the complete restarting module realize initialization.OB35,the interruption module realizes conversion between analog quantity with digital quantity and the PI control of the controlled variables.I use WINCC to design monitoring interface,then it is connected to the PLC to be dynamic.WINCC monitoring software can be used to edit image including processing,alarming,trend and the main picture.The main picture possesses the functions of navigation and switching.Then it has a more friendly man-machine interface.Using the PC,we can monitor the work of system. [来源：http://www.doc163.com]
Keywords：PI control，WINCC ，S7-300
