Y28-500T双动拉伸机机身的有限元分析与优化(含SolidWorks三维图)

Y28-500T双动拉伸机机身的有限元分析与优化(含SolidWorks三维图)(任务书,开题报告,外文翻译,论文说明书14000字,SolidWorks三维图)
摘  要
液压机是一种利用液体传动实现各种压力加工工艺的机器，而液压机机身则是其非常重要的基本部件。采取传统液压机机身设计方法得到的机身往往存在着结构冗余、材料使用过于保守的弊端，导致液压机结构重量大、成本高，对液压机产品的竞争带来了负面影响。因此结合现代设计及分析手段对液压机机身整体及部件设计进行新的设计与优化变得日益重要，所得结果对于提升液压机的工作性能具有重要的指导意义。
论文以有限元软件作为工具,针对Y28-500T双动拉伸机机身进行有限元分析，了解整体结构的受力特点和关键部件的应力状态，根据分析得到的应力、应变结果对其初始设计进行改进,提出液压机的重要部件的结构尺寸设计方案。在优化各个主要部件之后,再对液压机整体结构,即对上、下横梁和立柱等组成的框架进行模态分析，最终为三梁四柱式液压机的优化设计提供参考依据。
研究结果表明：利用有限元分析软件对液压机机身框架结构进行应力、应变及模态分析,确定机身结构的应力集中部位及薄弱环节，求出液压机机身固有振动频率和相应振型,对于提高液压机工作性能及解决液压机振动问题有重大的借鉴意义。 [资料来源：http://www.doc163.com]
本文的特色：利用计算机实体建模软件与有限元分析软件结合的方法，以具体型号的液压机为载体展示新的液压机机身的分析与优化过程。
关键词：液压机机身；有限元分析；静态结构分析；模态分析；优化设计

Abstract
The hydraulic press is a machine that uses liquid transmission to achieve various pressure processing processes, and the hydraulic machine body is a very important basic component. The fuselage obtained by the traditional hydraulic machine body design method often has the disadvantages of structural redundancy and material use is too conservative, resulting in heavy weight and high cost of the hydraulic machine, which has a negative impact on the competition of hydraulic machine products. Therefore, it is increasingly important to design and optimize the overall design and optimization of the hydraulic machine body in combination with modern design and analysis methods. The results obtained have important guiding significance for improving the working performance of the hydraulic machine. [资料来源：www.doc163.com]
Using the finite element software as a tool, the finite element analysis of the Y28-500T double-action stretching machine body is carried out to understand the stress characteristics of the overall structure and the stress state of the key components. The initial design is based on the stress and strain results obtained from the analysis. Improvements were made to propose a structural size design of important parts of the hydraulic machine. After optimizing the main components, the modal analysis of the overall structure of the hydraulic machine, that is, the frame composed of the upper and lower beams and the column, finally provides a reference for the optimization design of the three-beam four-column hydraulic machine.
The research results show that the finite element analysis software is used to analyze the stress, strain and modal of the frame structure of the hydraulic machine body, determine the stress concentration part and weak link of the fuselage structure, and find the natural vibration frequency and corresponding vibration mode of the hydraulic machine body. It is of great significance to improve the working performance of hydraulic press and solve the problem of hydraulic machine vibration.

[资料来源：www.doc163.com]

The characteristics of this paper: using the combination of computer entity modeling software and finite element analysis software, the analysis and optimization process of the new hydraulic machine body is demonstrated by the specific type of hydraulic machine.
Key Words：Hydraulic machine body；Finite element analysis；Static structure analysis；Modal analysis；Optimized design

液压机机身结构设计

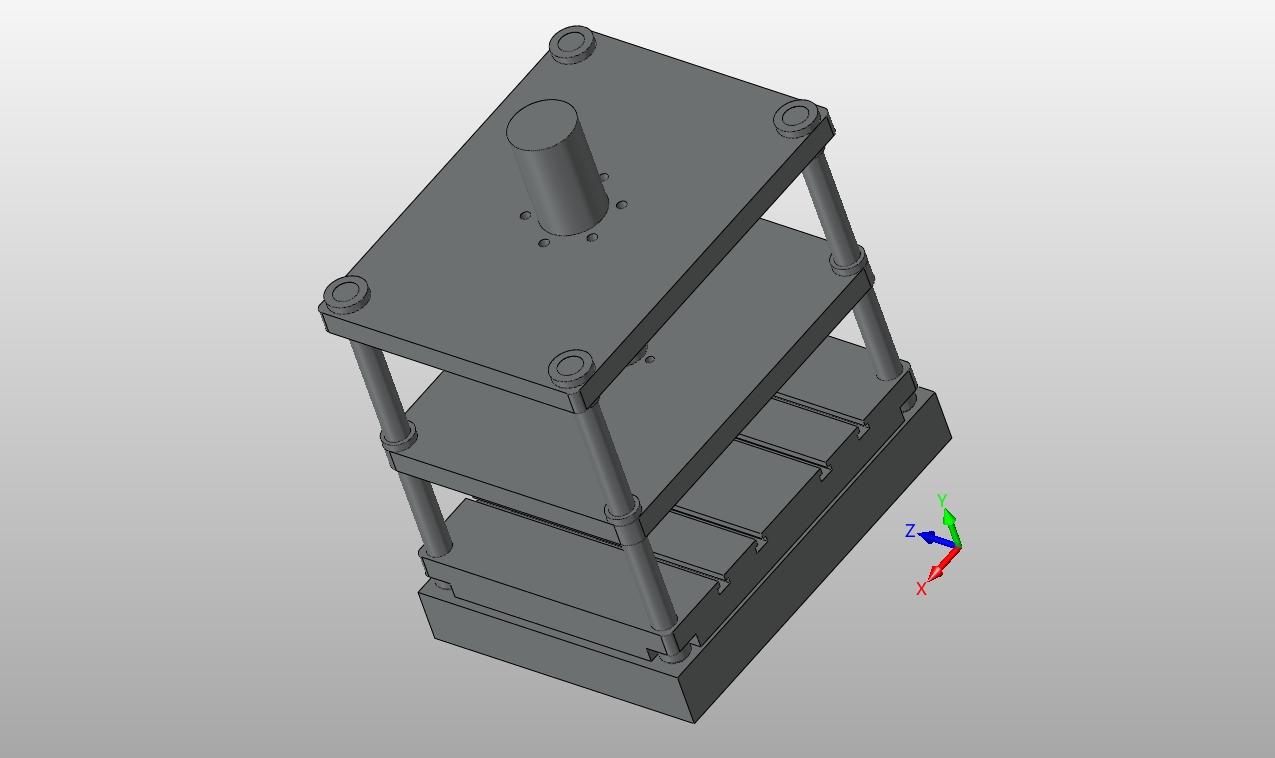

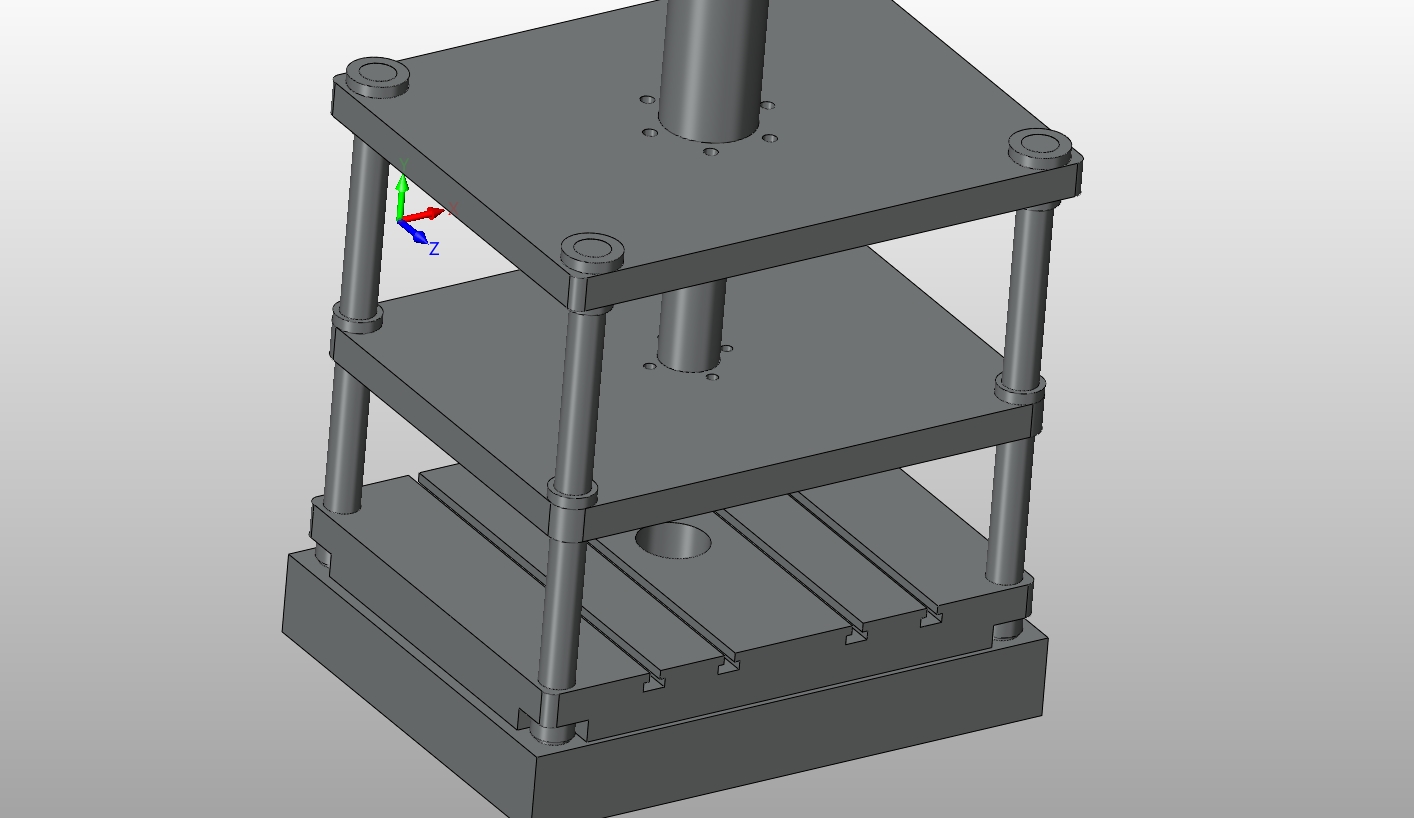

本论文针对Y28-500T双动拉伸液压机的机身进行分析，按照液压机分类该型号属于三梁四柱式液压机，该液压机图片如图2.1所示。该液压机机身结构主要分为上横梁、活动横梁（滑块）、下横梁、立柱及底座等部件。液压缸通过法兰固定在上横梁上，活塞杆与活动横梁连接，液压机工作时，活塞杆带动活动横梁以四个立柱为导向在上、下横梁之间往复运动。对所研究的液压机机身部件进行一定的结构设计，然后采用Solidworks三维实体建模软件进行建模，建立机身各部件及整体的简化模型。下面介绍关于机身结构设计所涉及的相关设计内容。


目录
第1章绪论    1
1.1 课题研究背景    1
1.2国内外研究现状及发展方向    1
    1.2.1 液压机发展史    1
    1.2.2 液压机研究现状及发展    1
1.3 本课题研究的目的和意义    2
1.4 本论文的主要研究内容    3
第2章 液压机机身分析基础    4
2.1 液压机类型    4
  2.2液压机机身结构分析    4 [来源：http://Doc163.com]

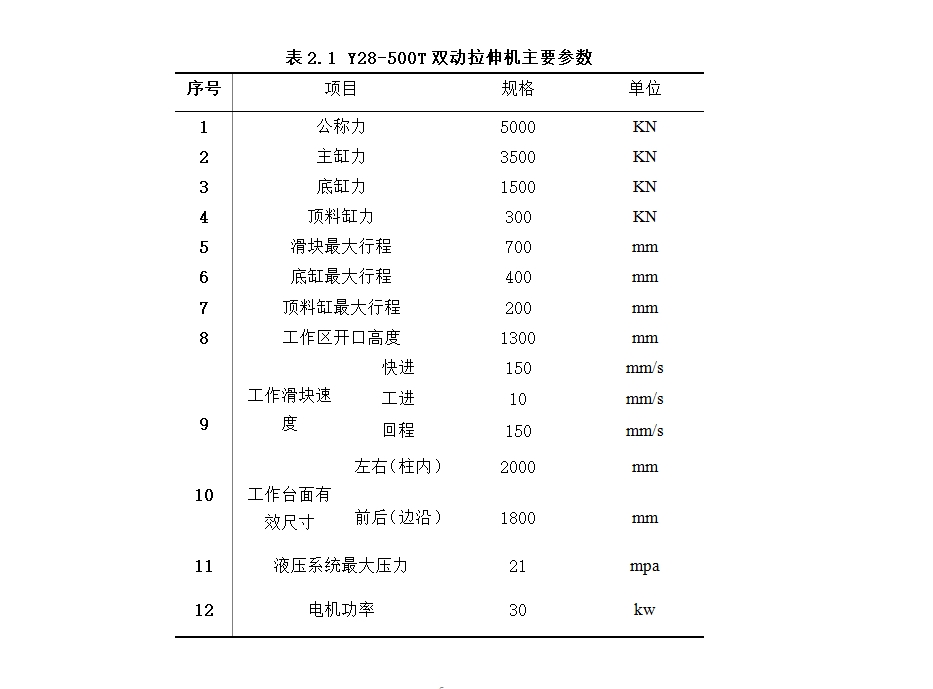

    2.2.1 液压机基本参数    5
    2.2.2 液压机上横梁    5
    2.2.3 液压机活动横梁    6
    2.2.4 液压机下横梁    7
    2.2.5 液压机其他结构    7
    2.2.6 液压机底座    8
    2.2.7 液压机整体结构    8
  2.3 液压机机身简要力学分析    8
    2.3.1 立柱受力分析    8
    2.3.2 上横梁受力分析    9
  2.4 本章小结    11
第3章液压机机身静态有限元分析    12
3.1 有限元的主要内容    12
    3.1.1 有限元的发展    12
    3.1.2 有限元的基本思想    13
    3.1.3 有限元的常用术语    13
    3.1.4 有限元法的分析过程    13 [资料来源：http://Doc163.com]
  3.2  ANSYS    13
    3.2.1ANSYS简介    13
    3.2.2 ANSYS Workbench特点    13
    3.2.3 ANSYS Workbench分析过程    13
  3.3 液压机机身有限元模型    14
    3.3.1 机身整体和关键部件有限元模型的简化    14
    3.3.2 有限元参数设置    15
  3.4 液压机机身有限元分析    15
    3.4.1 液压机机身整体有限元分析    16
    3.4.2 液压机机身关键部件分析    18
第4章液压机机身动态性能分析    23
  4.1 模态分析概述    23
    4.1.1模态分析    23
    4.1.2 模态分析的意义    23
  4.2 机身的模态分析    24
    4.2.1模态分析过程    25

[版权所有：http://DOC163.com]

    4.2.2 模态分析结果    25
第5章液压机机身优化设计    27
  5.1 结合机身静态有限元分析    27
  5.2 结合机身模态分析    27
结论    28
参考文献    29
致谢    30
