基于FSK无线发射与接收机的对讲机的设计
基于FSK无线发射与接收机的对讲机的设计(任务书,开题报告,论文12900字)
摘 要
对讲机已经进入了一个高速发展的时代，它是一种能够给人们带来快捷方便的局域性交流的通信工具，目前更是得到广泛的应用。它能够像手机一样进行双向交流并且在没有任何网络的地方也可以进行范围行通话的交流工具，这极大的满足了需要在一定范围内进行传达语音信息的人群。在学校或者小区的保安中对于对讲机的应用就比较广泛，我们常见到他们带有手持式的进行交流。本文主要是针对基于单片机基础并应用FSK技术来对语音信号进行调制的对讲机。
本文所介绍的对讲机以单片机和无线对讲语音及数传集成芯片结合，实现对语音信号进行二进制数字信号到FSK信号然后再从FSK信号到二进制数字信号的转换以及发射和接收，通过LCD对其所处的发射接收频率、功率以及其他功能来显示，通过一个放大电路来对还原的语音信号放大并发出，使得其方便控制，趋向智能化自动化等优点。
关键词：单片机；数字化；对讲机
The walkie-talkie based on FSK wireless transmitter and receiver
ABSTRACT
The walkie-talkie has entered a rapid development era. It is a way to bring people fast and convenient communication tools to communicate locality and it is now widely used. It can be like cell phones and two-way communication where in the absence of any network range line calls can also be a communication tool, which greatly satisfy the needs communicated within a certain range of voice information crowd. Security in the school or district for walkie-talkie applications in relatively wide, we often they communicate with a handheld. This article is mainly for basic and applied based on SCM technology to the speech signal FSK modulated walkie-talkie. [资料来源：http://www.doc163.com]
This article describes the interphone of microcontroller and the wireless intercom voice and data transmission integrated chips combine to achieve the speech signal binary FSK signal to a digital signal and then from the FSK signal to a binary digital signal conversion, and transmit and receive, through the LCD to its in which the transmitting and receiving frequency, power, and other features to display, by an amplification circuit to restore the voice signal is amplified and sent, making it easy to control, automation, etc. tend intelligent.
Key words: Single-chip microcomputer；Digitizing；Walkie-talkie
[来源：http://Doc163.com]
目录
基于FSK无线发射与接收机的对讲机 I
摘 要 I
The walkie-talkie based on FSK wireless transmitter and receiver II
ABSTRACT II
第一章 绪论 1
1.1 引言 1
[版权所有：http://DOC163.com]
1.2 本论文主要任务 2
1.3 论文结构安排 3
第二章 对讲机基础理论知识了解 4
2.1 FSK的基本认识 4
2.2 频率调制的基本认识 4
2.3 调幅调制的基本认识 5
第三章 整体方案设计 6
3.1 整体方案设计的思路 6
3.1.1 FSK调制解调 6

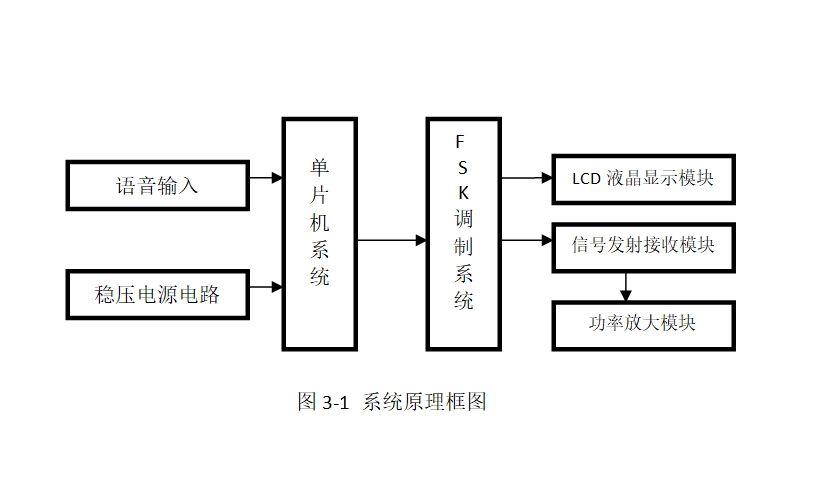

3.2 整体方案的流程图 6
3.3 方案设计与论证 7
3.3.1 单片机系统模块 7
3.3.2 FSK调制解调系统模块 7
3.3.3 稳压电源电路模块 8
3.3.4 液晶显示模块 9
第四章 主要器件介绍 10
4.1 STC89C52RC介绍 10
4.1.1 时钟电路 11
4.1.2 复位电路 11
4.2 HKT-80BK芯片 11
4.2.1 HKT-80BK引脚介绍 12
4.2.2 HKT-80BK运行参数 13 [来源：http://www.doc163.com]
4.3 7805 三端稳压集成电路 13
4.4 LCD液晶显示 13
4.5 LM386功率放大器 14
第五章 硬件设计 15
5.1 STC89C52RC单片机控制电路 15
5.1.1单片机复位电路的设计 15
5.1.2单片机时钟的设计 16
5.2 FSK调制解调系统模块 16
5.3 稳压电源电路模块 18
5.4 液晶显示模块模块 18
5.5 功率放大电路模块 20
5.6 对讲机各模块组装 21
第六章 软件设计 22
6.1系统软件设计主程序流程图 22
6.1.1端口定义 23
6.1.2 FOR循环系统程序 24
6.2 LCD显示总体流程程序设计 24
6.3 调试 25
第七章 论文总结 27
7.1 小结 27
7.2 下一步工作 28
参考文献 29

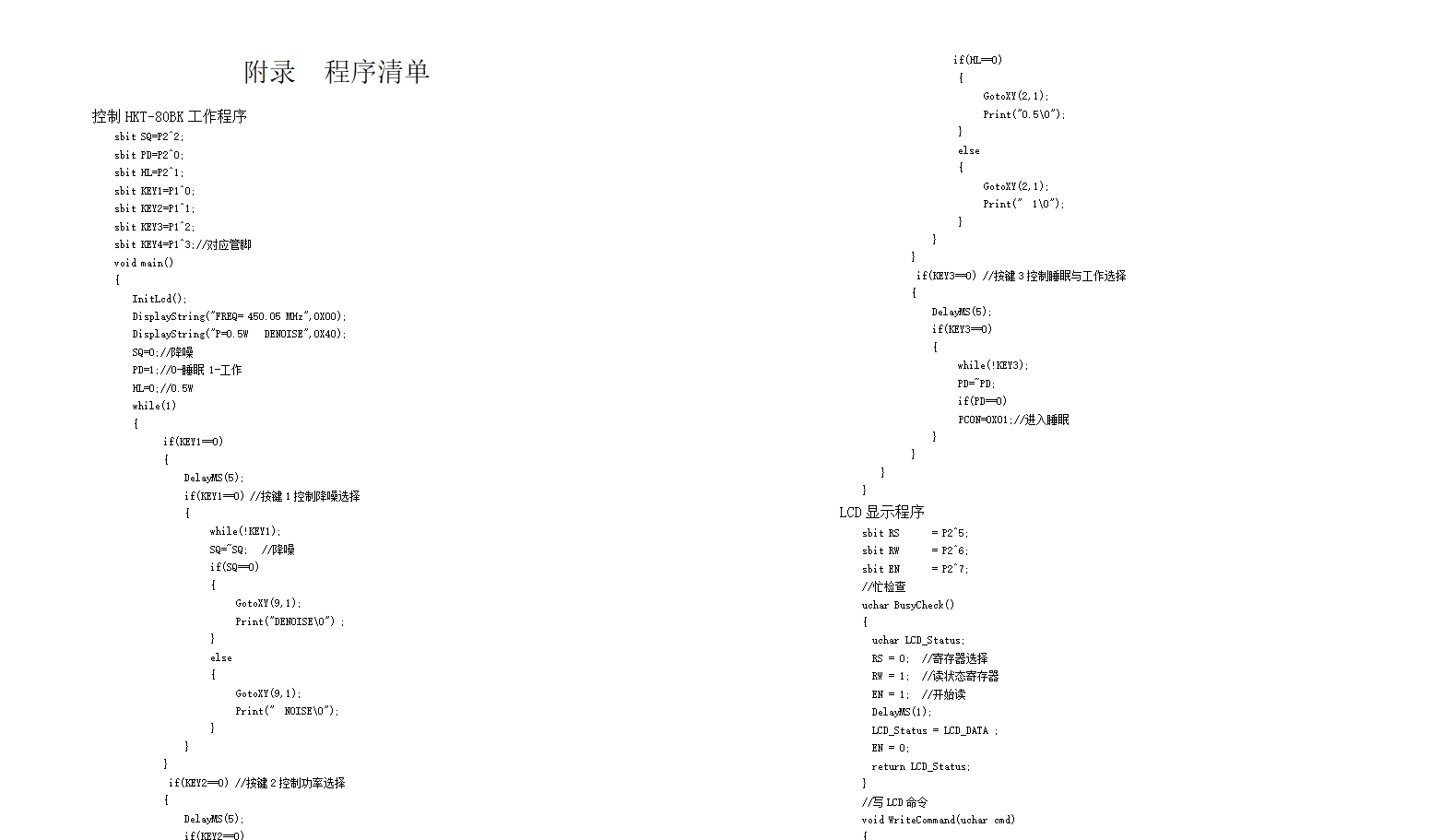

附录 程序清单 30
致谢 35
