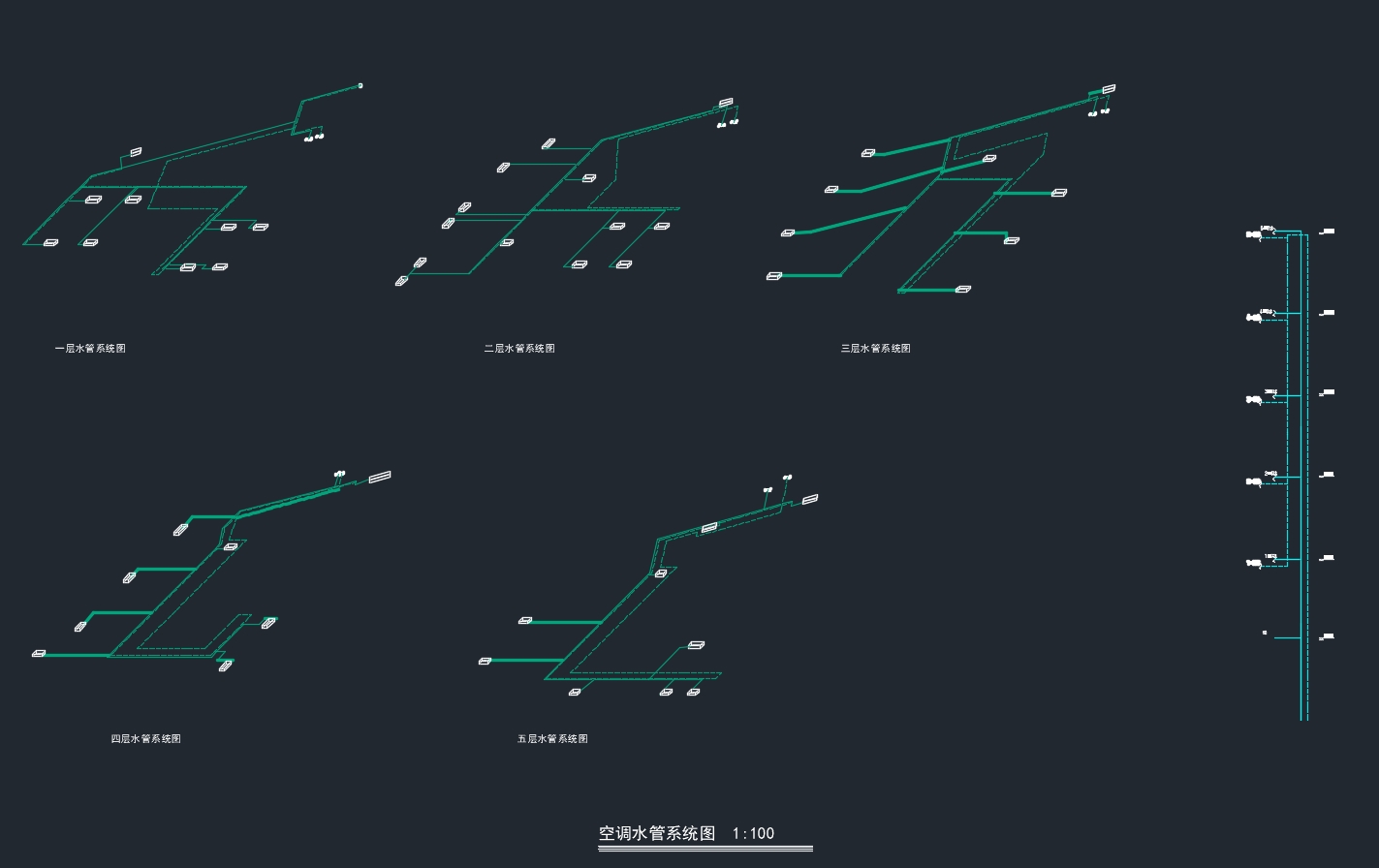

南京XX会所通风空调系统设计(含CAD图)

南京XX会所通风空调系统设计(含CAD图)(任务书,开题报告,外文翻译,论文说明书15000字,CAD图纸14张)
摘 要
    本工程位于江苏省，南京市XX会所，属于夏热冬冷地区，夏季室外计算干球温度34.8℃，湿球温度28.1℃，空调日平均温度31.2℃，室外风速2.6m/s，室外相对湿度69%。本楼层共分五层，第一层层高4.5m , 面积480m2，内有吧台、舞台、商品店等。第二层层高4.5m，面积为480m2，内设包间，舞池，吧台等。第三~五层层高4.5m，面积面积为480m2，内设包间。求进行中央空调系统设计。空调房间的要求：参考《民用建筑供暖通风与空气调节设计规范》
   要求采用空调夏季制冷冬季供暖。设计的空调系统采用风机盘管—新风系统,，选用水冷机组制冷冻水供冷。
设计的内容包括：选定合适空调系统的类型并确定设计方案，计算部分也十分重要，例如：空调冷负荷的计算；空调系统的划分与系统方案的确定；冷源的选择；风系统的设计与计算；室内送风方式与气流组织形式的选定；水系统的设计、布置与水力计算； 风管系统与水管系统保温层的设计等内容。除此之外，还需要进行空调末端处理设备及机房辅助设备及的选型。需要结合所选择的空调系统的特点及会所本有的建筑结构选择合适的空调机组及末端设备，合理的布置吊顶内风管与水管的位置。并根据所选择的空调机组选配合适的辅助设备：冷冻水循环水泵，冷却水循环水泵，冷却水塔，及相应的水管风管阀门等。 [来源：http://www.doc163.com]
关键词：KTV，风机盘管—新风系统

Abstract
    The project is located in Jiangsu Province, Nanjing City, in a KTV belongs to the summer and cold in winter and summer outdoor design dry bulb temperature of 34.8 ℃, wet bulb temperature 28.1 ℃, the average air temperature at 31.2℃, the outdoor wind speed 2.6m / s, the outdoor relative humidity 69%. The floor is divided into ten layers, the first layers of high-4.5m, an area of 480 m2, in a bar, stage, merchandise shops. The second layers of high-4.5m, an area of 480 m2, equipped with rooms, dance floor, bar and so on. Third layers to fifth layers of high-4.5m, an area of area of 480m2, equipped rooms. Find the central air conditioning system design. requirements: refer to "public building energy efficiency norms"
    Require the use of air conditioning in summer cooling heating in winter. Fan coil air conditioning systems design - the new air system,use water-cooling system of chilled water cooling unit.

Design include: selection of a suitable type of air-conditioning system and determine the design, calculation of some very important, for example: air conditioning cooling load calculation;system solutions division to determine; cold source selection;duct insulation system and plumbing system design and so on. In addition, you also need the end of treatment equipment and air-conditioning room and selection of auxiliary equipment. Need to combine the selected features and KTV air conditioning system and some structures on the air conditioning units and select appropriate terminal equipment, air conditioning unit according to the selected auxiliary equipment matching the right: frozen water circulation pumps, cooling water circulation pumps, cooling towers,and the corresponding watervalves.
 Keywords: KTV, fan coil - new air system

工程概况

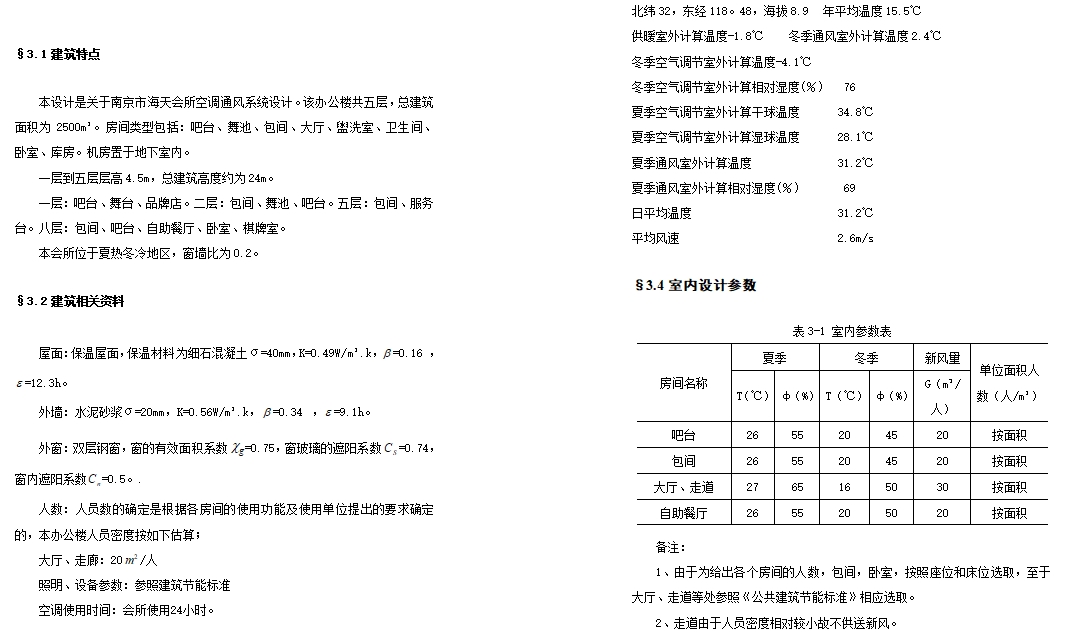

§3.1建筑特点
本设计是关于南京市XX会所空调通风系统设计。该办公楼共五层，总建筑面积为2500m²。房间类型包括：吧台、舞池、包间、大厅、盥洗室、卫生间、卧室、库房。机房置于地下室内。
一层到五层层高4.5m，总建筑高度约为24m。
一层：吧台、舞台、品牌店。二层：包间、舞池、吧台。五层：包间、服务台。八层：包间、吧台、自助餐厅、卧室、棋牌室。
本会所位于夏热冬冷地区，窗墙比为0.2。
§3.2建筑相关资料
屋面：保温屋面，保温材料为细石混凝土σ=40mm，K=0.49W/m².k， =0.16 ， =12.3h。
外墙：水泥砂浆σ=20mm，K=0.56W/m².k， =0.34 ， =9.1h。
外窗：双层钢窗，窗的有效面积系数 =0.75，窗玻璃的遮阳系数 =0.74，窗内遮阳系数 =0.5。.
人数：人员数的确定是根据各房间的使用功能及使用单位提出的要求确定的，本办公楼人员密度按如下估算；
大厅、走廊：20 /人
照明、设备参数：参照建筑节能标准
空调使用时间：会所使用24小时。
§3.3室外设计参
北纬32，东经118。48，海拔8.9  年平均温度15.5℃
供暖室外计算温度-1.8℃    冬季通风室外计算温度2.4℃
冬季空气调节室外计算温度-4.1℃
冬季空气调节室外计算相对湿度(％)   76
夏季空气调节室外计算干球温度      34.8℃ [资料来源：https://www.doc163.com]
夏季空气调节室外计算湿球温度      28.1℃
夏季通风室外计算温度              31.2℃
夏季通风室外计算相对湿度(％)       69
日平均温度                        31.2℃
平均风速                          2.6m/s
