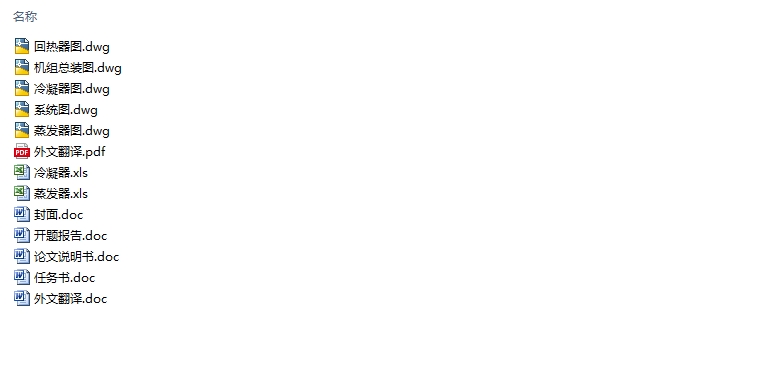

2500KW压缩式制冷水冷冷水机组设计(含CAD图)(任务书,开题报告,外文翻译,论文说明书14500字,CAD图纸5张)
摘要
本设计是2500KW压缩式制冷水冷冷水机组设计，主要完成了以下任务：
首先确定压缩式制冷水冷冷水机组制冷循环的工作流程及制冷的热力循环，完成制冷剂的热力计算。通过对制冷剂技术、经济、COP要求，热力学要求，物理化学要求对比，选定制冷剂，进行方案论证。
其次是制冷系统的设计。第一、根据制冷量和性能要求选择压缩机。第二、进行传热计算，完成换热器的设计（冷凝器、蒸发器、回热器）并进行校核。第三节流阀的计算及选型。
最后是水力计算，包括冷冻水和冷凝水的配管计算和换热器阻力计算。
在换热器设计计算及校核时，借助VB程序设计工具设计简易程序，达到更精确的计算结果和校核。在设计计算中，多处采用试算法，插值法，同时查阅各类数据图表以及计算公式以求达到最佳结果。
关键词：压缩式制冷  螺杆式压缩机  换热器设计  阻力计算

2500KW compression refrigeration water-cooled chiller
ABSTRACT
    This design is compressional refrigeration of 2500KW cooled by water ,mainly has carried on the following work: [资料来源：http://www.doc163.com]
    First confirms refrigeration cycle’s workflow and thermodynamic cycle of refrigeration and finishes heating calculation of cryogen. According to compare to cryogen’s requirement of technic，economy,COP,thermodynamics,physics and chemistry,choose the cryogen that is the best one and do the approachment of project.
    Second step is the design of refrigerational system. Firstly,choose compressor by refrigerating capacity and capability. Secondly ,finish calculation of the heating transfer and heat-exchanging unit’s design(including condensator, evaporator,regenerator). Thirdly ,choose the throttle.
    The last one is hydraulic calculation , including piping calculation and drag calculation of heat-exchange facility.
    In heat exchanger design calculation and checking, the use of VB programming
tool design simple procedures to achieve more accurate results and verification.
Calculation in the design, multiple use of test algorithm, interpolation, and access to

[来源：http://Doc163.com]

various data charts and formulas to achieve the best results.
Key Words: compressional refrigeration ；screw compressor,heat exchanger design ； drag calculation

1.1设计概况
设计名称：2500KW压缩式制冷水冷冷水机组设计
主要参数：制冷量2500KW；地点为中国南京；冷却水进口温度32℃；冷却水出口总温升7℃；冷媒水进口温度12℃；冷媒水出口温度7℃。
理论循环下，冷却水进口温度 =32℃；冷却水出口总温升 =7℃；冷媒水进口温度 =12℃；冷媒水出口温度 =7℃。


[来源：http://Doc163.com]
目录
摘要    I
ABSTRACT    II
第一章 方案论证    1
1.1设计概况    1
1.2 各种制冷剂的理论制冷系数    1
1.3 各种制冷剂的比较    4
1.4 确定制冷剂    5
1.5 压缩机的初选    5
第二章 制冷循环热力计算    6
2.1 工况确定    6
2.2 回热循环    6
2.3过热温度    7
2.4过冷温度    7
2.5 热力计算    7
第三章 压缩机    10
3.1 压缩机种类    10
3.2 根据制冷量选压缩机    12
第四章 传热计算    17
4.1 冷凝器的设计计算    17
4.2 蒸发器的设计计算    23
4.3 回热器的设计    28
第五章 机组型式计算    30
5.1冷凝器结构设计    30
5.2 蒸发器结构设计    33

[版权所有：http://DOC163.com]

5.3热力膨胀阀结构设计    37
第六章 水力计算    40
6.1冷却水阻力计算    40
6.2冷冻水阻力计算    40
总结    42
参考文献    43 [资料来源：Doc163.com]
