湖北省武穴市新城区排水工程设计(含CAD图)

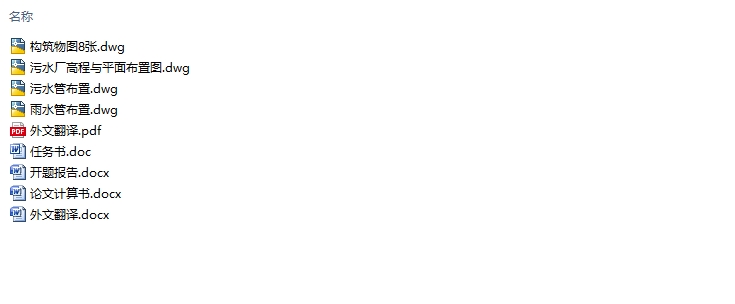

湖北省武穴市新城区排水工程设计(含CAD图)(任务书,开题报告,外文翻译,论文计算书37000字,CAD图纸11张)
摘  要
中国城镇发展得越来越快。与此同时，越来越严重的水污染形势，对社会发展和生态环境的危害愈来愈大。人类的生存与排水工程越来越密不可分。
武穴市新城区东起金盘路，西至凤凰路，北起武穴大道，南至沿江大道，面积约18平方千米的区域。鉴于武穴市城区地势高程从南向北依次降低，南部有河流位于新城区的南侧，自西至东流过。常年主导风向为东南风，东北角有武山湖。

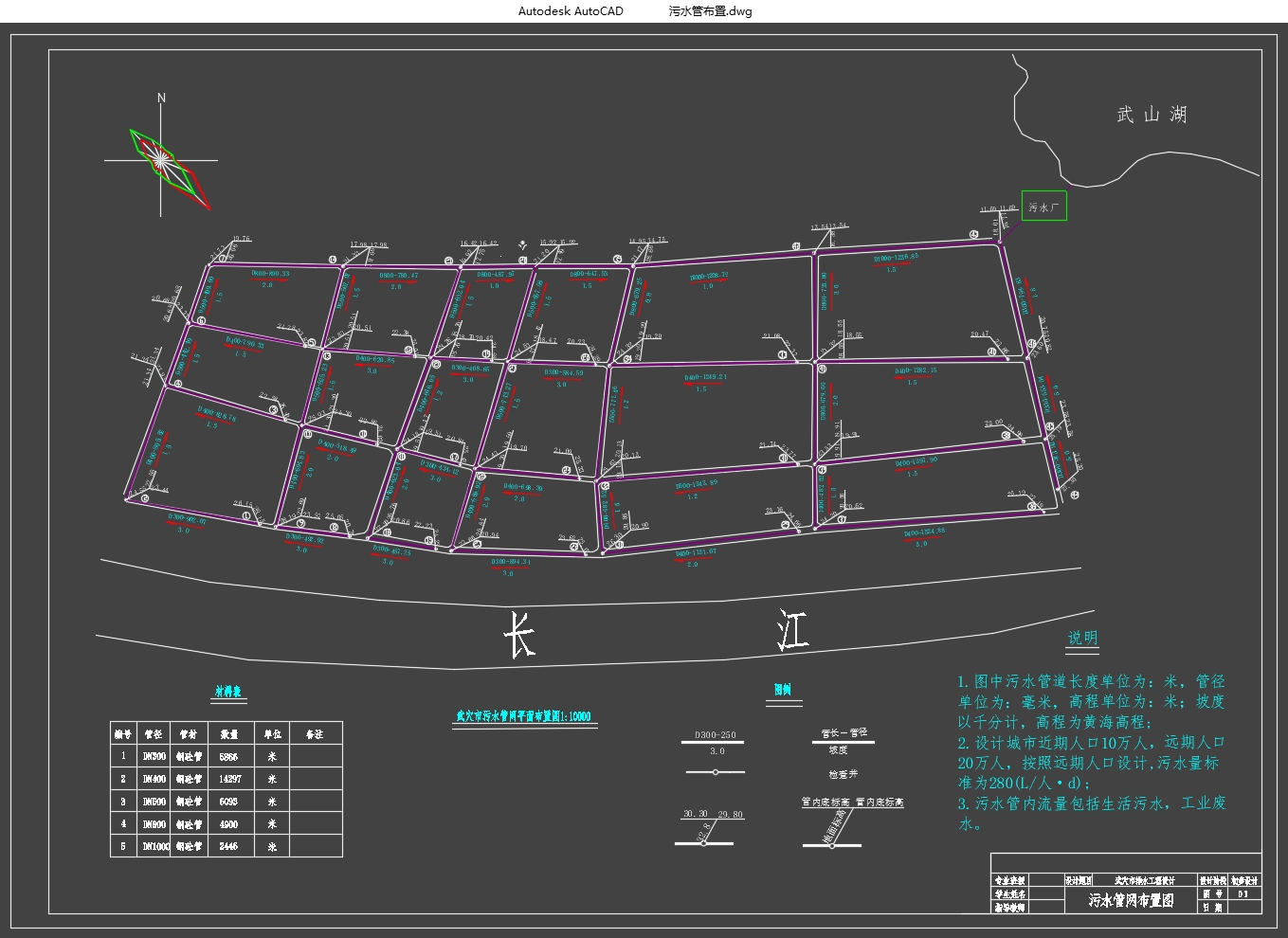

根据该地区的实际情况，排水管网采用的是完全分流制系统。污水管网采用一根干管，收集自南向北的污水，汇入东北角的污水处理厂进行处理，净化后排到武山湖。雨水管依据地形，就近排水，在龙港路、玉湖路、窝陂塘路、明珠路分别铺设雨水干管，然后各管道直接排入南侧长江。
根据地形特点、常年主导风向，污水厂设于城市东北角，临近武山湖。设计规模近期人口为10万，远期人口是20万。根据处理水质特点和环保水质要求，本设计采用污水处理一级A排放标准，相应的核心生物处理工艺选择A2/O法同步脱氮除磷工艺，主要工艺流程为：中格栅→提升泵房→细格栅→沉砂池→A2/O生物反应池→二沉池→絮凝沉淀池→普通快滤池→紫外消毒池→巴氏计量槽→出水。 [版权所有：http://DOC163.com]

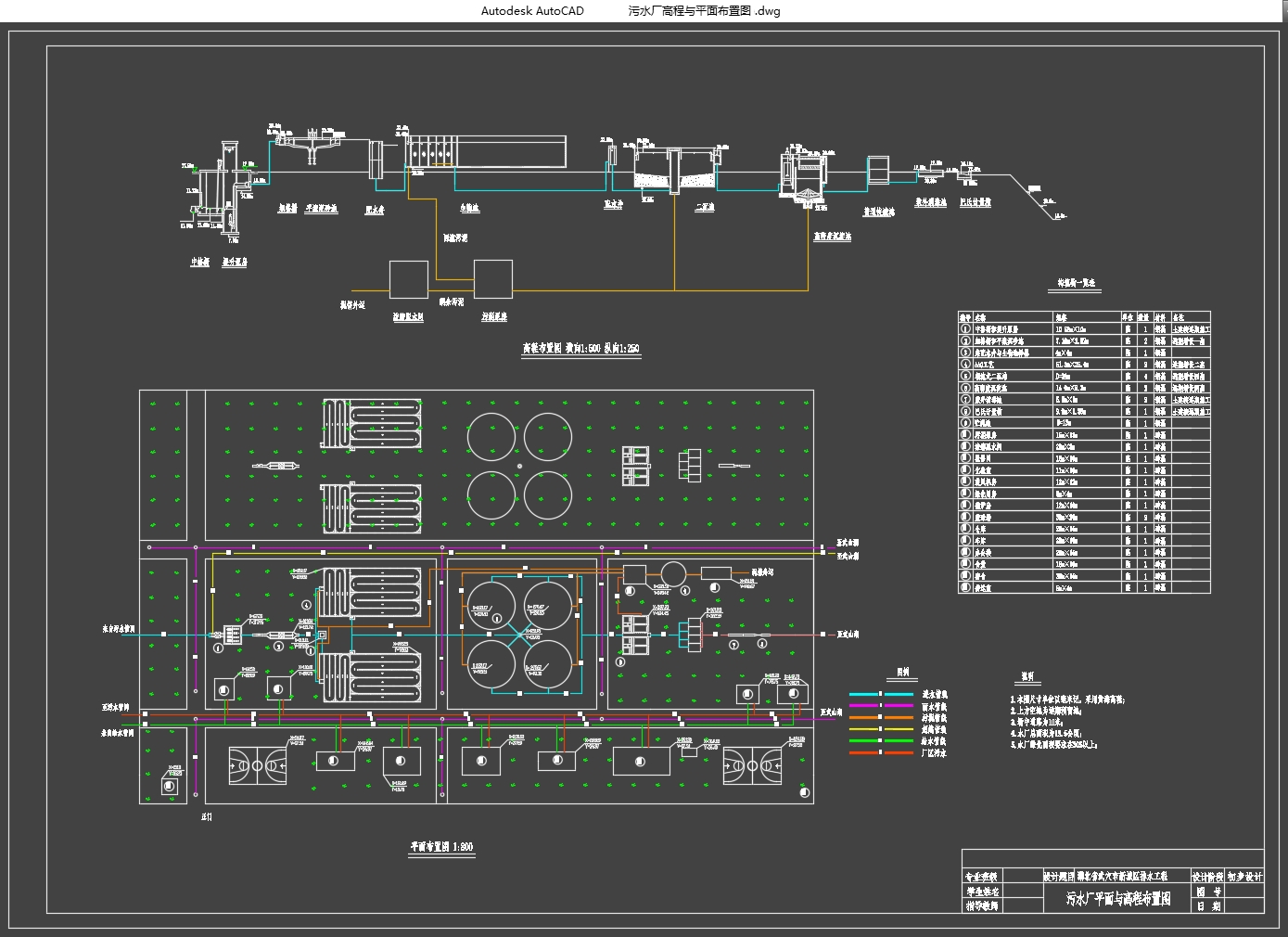

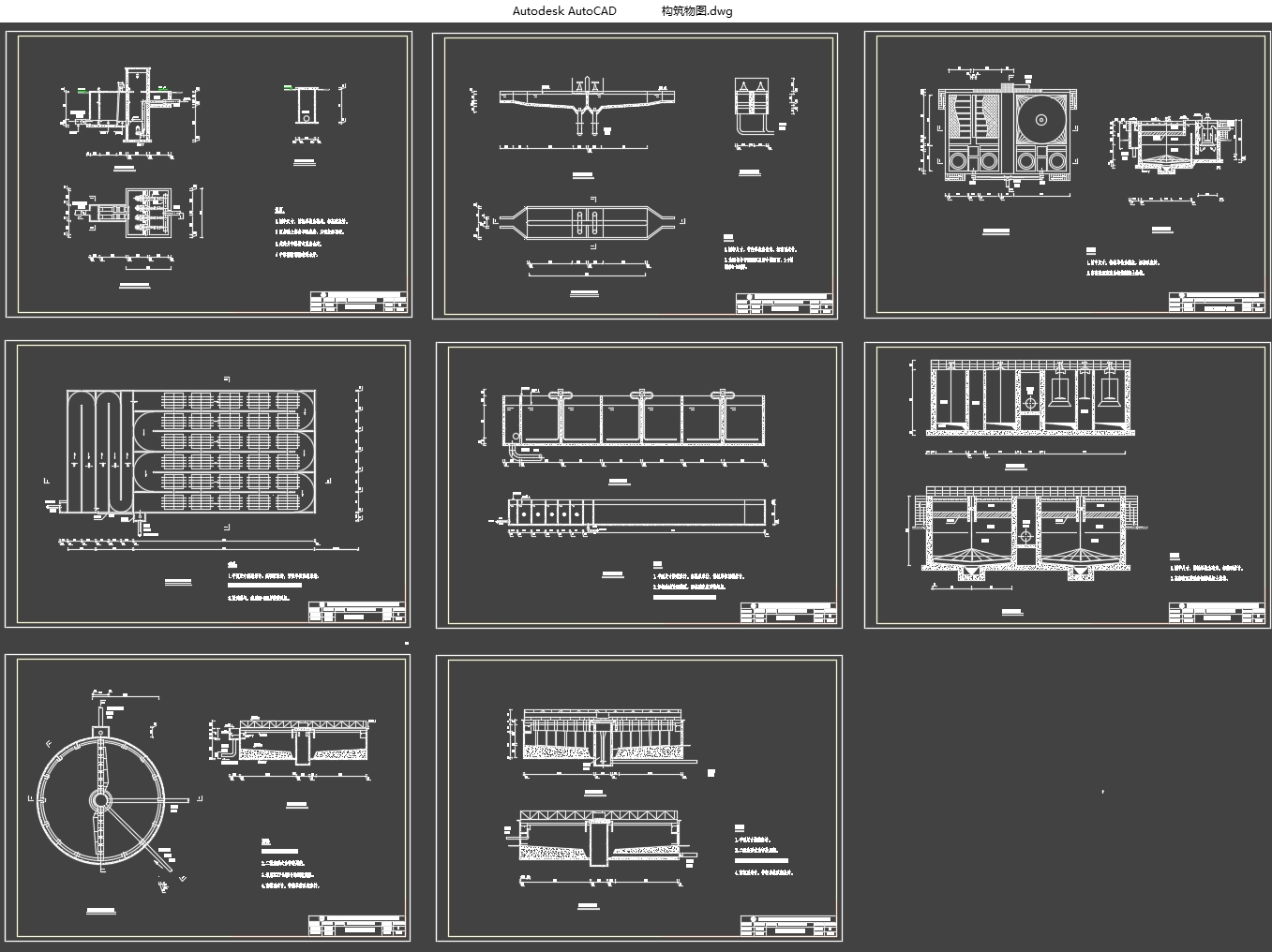

根据所提供的原始资料，在本设计中完成了武穴市污水管道系统、雨水管道系统、污水处理厂构（建）筑物的设计计算，绘制图纸9张（A1，包括一张墨线图和手绘图），完成说明书、计算数各一份。
关键词：武穴市排水工程，完全分流制排水系统，一级A处理，A2/O

Abstract
China's cities and towns are growing faster and faster. At the same time, the increasingly serious water pollution situation is more and more harmful to social development and ecological environment. Human survival and drainage works are increasingly inseparable.
The new town of Wuxue city starts from the Golden Plate Road, the West Phoenix Road, the North Wuxue Avenue, and the South along the Yangtze River Avenue, covering an area of about 18 square kilometers. In view of the decreasing of the elevation of Wuxue's urban area from South to North, the southern part of the river lies on the south side of Xincheng District and flows from West to East. The annual dominant wind direction is the southeast wind, and the northeast corner is Wushan lake.

According to the actual situation in the area, the drainage network is a fully distributary system. The sewage pipe network uses a dry pipe to collect sewage from South to North and to go to the sewage treatment plant at the northeast corner for purification. According to the terrain, the rainwater pipes are near drainage, and the rainwater pipes are laid on the Longgang Road, Yuhu Road, Wulpang Road and Mingzhu Road, respectively, and then the pipes are directly discharged into the southern Yangtze River.
According to the characteristics of the terrain and perennial dominant wind direction, the sewage treatment plant is located in the northeast corner of the city, near Wushan lake. The size of the design population is 100 thousand and the long-term population is 200 thousand. According to the water quality characteristics and environmental water quality requirements, this design adopts the first grade A discharge standard of sewage treatment, and the corresponding core biological treatment process chooses A2/O method to synchronize nitrogen and phosphorus removal process. The main process flow is as follows: middle grid, lifting pump room, fine grille, sand sedimentation tank, A2/O biological reaction pool, two sink tank and flocculation sedimentation tank,ordinary fast filter, ultraviolet disinfection pool, barth metering tank, and final water outlet. [资料来源：http://Doc163.com]
According to the original information provided, the design and calculation of Wuxue sewage pipe system, rainwater pipeline system and sewage treatment plant construction are completed in this design, drawing 9 drawings (A1, including a ink drawing and hand drawing) to complete the instructions and the number of calculations.
Key words:Wuxue drainage engineering, fully diverted drainage system, first class A treatment, A2/O

自然条件
（1）地理位置
湖北省武穴市地理坐标北纬N29°50′49.17″，东经E115°33′22.26″，沿长江到武汉170公里。
气象资料
亚热带季风气候是武穴市的当地的气候。气候的主要特征就是一年内的日平均温度等于或大于10摄氏度。夏季比较炎热，梅雨比较明显，秋季比较清爽，冬季比较较暖，气候温和而且湿润。春季将在开始于3月中旬，夏季将开始于5月份的下旬，秋季大概开始于十月初，冬季开始于十一月下旬。适用于农业、林业、畜牧业和渔业的综合开发。全市年平均降水量为127.87～144.26厘米。常年主导风向为东南风。
（3）水文资料
武穴市城区东北方有武山湖，现有水面1500公顷，湖底平均高程10.2m，常年水位12.5m，最高水位14.72m。 [版权所有：http://DOC163.com]
（4）水质
污水厂进水水质：BOD5 = 183.9mg/L，CODcr=347.17 mg/L ，SS=231.44mg/L，TN=39.06mg/L，TP=5.60 mg/L。
2.1.3设计任务
(1)确定排水体制、厂址位置，并且设计雨水管网工程以及污水管网的工程。
(2)确立污水处理厂的处理规模、确定处理水的排放标准、最终进行污水处理厂的构筑物设计。
（3）估算雨水、污水管网的总投资和污水处理厂的总投资，泵站的运行费用和污水处理厂的运行费用也需要有个预估投资。
