南京江宁某保障房电气设计(含CAD图)

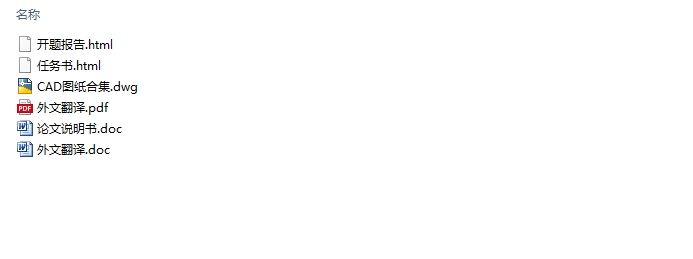

南京江宁某保障房电气设计(含CAD图)(任务书,开题报告,外文翻译,论文计算书12000字,CAD图纸21张)
摘要
毕业设计为南京市江宁区保障房照明插座系统、弱电、动力、火灾报警、防雷接地系统设计。照明系统设计包括室内照度计算、功率密度计算、照明负荷计算和灯具数量的选择；弱电系统设计包括家用配线箱内电话、电视、信息网络三种系统的布置，门厅可视对讲机、厨房可燃气体探测器的布置；动力系统设计包括空调插座布置、排风机房、消防电梯机房等机房的配电方式；确定电缆的型号、规格、确定桥架的大小，位置，确定断路器器的型号、规格等；火灾报警系统设计包括消防设备、探测器、报警器等各种设备的布置；防雷接地系统根据计算出的年预计雷击次数布置合适的防雷网，在浴室、电井等地方设局部等电位体进行接地。
关键字：照明插座系统 动力系统 弱电系统 火灾报警系统 防雷接地系统

Electric Design of Building 6, Jiangning Talent Apartment
Abstract
The graduation design is Lighting socket system,weak,Power,fire alarm,lightning protection grounding system for Nanjing Jiangning Distrct security room. The design is based on national design specifications and standards and related professional design information provided. The design of the lighting system includes the selection and arrangement of the lighting model number, the illumination and the calculation of the power consumption per unit area, and the calculation of the lighting load. The power system design includes the arrangement of the power supply and the distribution mode of the power equipment. The model, specification and control of the cable, bridge and bus And the protection of electrical models, specifications, etc .; fire alarm system design, including alarm equipment, fire equipment and fire detection equipment layout; lightning protection grounding system according to the relevant requirements of the functional grounding and protective grounding design.

[来源：http://www.doc163.com]

Keywords: Lighting socket system;Power system;Weak system;Fire alarm system;Lightning protection grounding system

1.2系统概述
本次设计对象是南京江宁区保障房。设计内容：
1.2.1照明插座系统
通过计算房间的照度值选用合适的照明光源；按照计算出的照度值算出灯具数量，在房间内合适的位置进行布置；确定照明设备的控制方法和器件；根据住宅规范，确定不同类型的房间布置的插座数量，确定插座回路；照明、插座回路，最终都将连线至户内配电箱，引线至桥架。其中卫生间、厨房插座都要作为一个单独的回路，连接到室内配电箱。
1.2.2动力系统
选择合适的空调插座，用不同的回路区分柜式和壁挂式空调，柜式空调的断路器需要带漏电保护。地下一层设有排风机房，屋顶层设有消防电梯机房，需要为机房配电，在机房内设置配电箱。
（1）配电电源采用 , ,采用树干式与放射式相结合的方法对建筑进行配电。电缆通过镀锌铜管从电井内引上引下，从地下一层的总箱连至各楼层分箱。各楼层分箱通过桥架引线至各住宅配电箱。
（2）负荷分级：一般负荷为三级负荷。
（3）应急电源及配电：应急照明灯选用自带电源型的双头灯，连接至应急照明箱，同时还有一根控制信号线，当火灾发生时，通过控制信号线强制打开应急照明灯。
1.2.3弱电系统
根据住宅房间的不同用途，根据规范内的要求，在不同的房间内，布置电视插座、电话插座、数据插座。为了防止布线杂乱，要合理的布线穿管，同一位置的插座可穿管连接。厨房因为存在可燃气体泄漏的情况，需要布置可燃气体探测器，门口布置可视对讲机。可燃气体探测器、可视对讲机都通过家用配线箱的出线，连接到桥架，最终引至电井。
1.2.4火灾报警系统
根据住宅房屋的大小、高度，选择合适的感烟探测器，根据平面图上消火箱的位置安放消火栓按钮，在楼梯口安放手动报警按钮，周围还要设置声、光报警器；在疏散通道，重要房间布置广播；不同楼层，在楼梯旁设置区域火灾显示盘；在接线端子箱外设总线短路隔离器，确保每个短路隔离器所保护的防火设备不超过32个。在地下一层有防火卷帘门，根据规范，在防火卷帘门两边，需要存在一对感烟探测器和感温探测器，同时在防火卷帘门旁安放防火卷帘门监控器。屋顶层的消防电梯，各个楼层电井内，设置一个火灾报警电话，通过电话线与带火灾报警按钮的火灾电话插孔相连。
1.2.5防雷接地系统
根据建筑当地的实际情况，计算年预计雷击次数，确定建筑的防雷等级，布置合理的防雷措施。在每个住宅的浴室内，每层电井中，放置局部等电位体 [来源：http://Doc163.com]
